ICS 29.060.10 K11 备案号：32060—2011
B

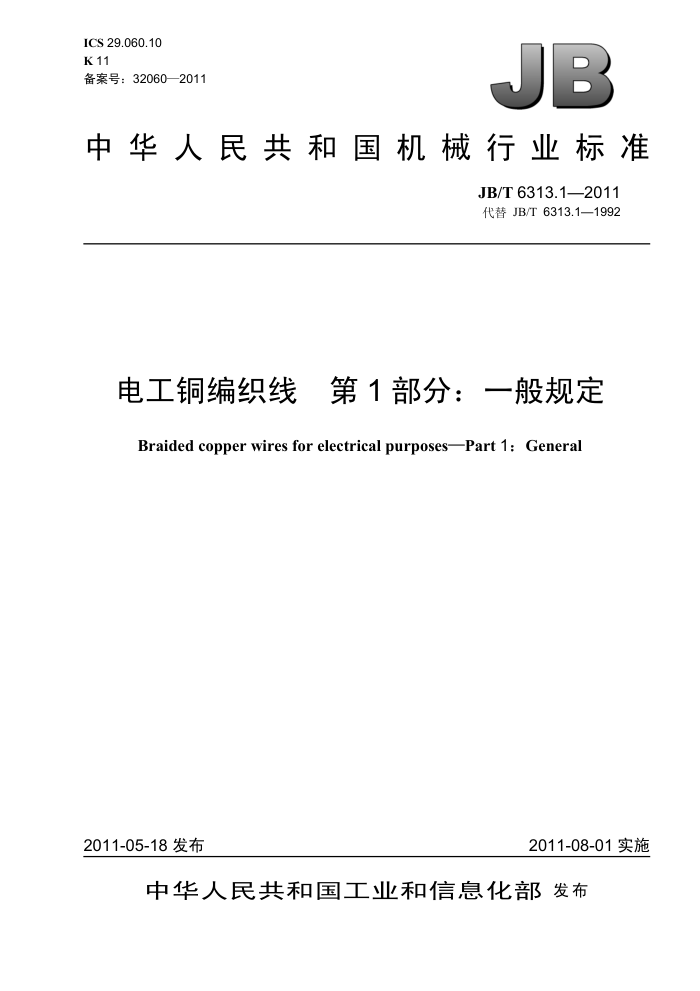

中华人民共和国机械行业标准
JB/T 6313.1—2011 代替 JB/T 6313.1—1992
电工铜编织线 第 1部分：一般规定
Braided copper wires for electrical purposes-Part 1: General
2011-08-01 实施
2011-05-18 发布
中华人民共和国工业和信息化部发布 JB/T 6313.1—2011
目 次
前言， 1 范围... 规范性引用文件..
. III
2
3　代号、产品标记及示例 .. 代号.... 3.2　产品标记及示例 4　技术要求.. 4.1材料 4.2表面质量. 4.3工艺要求.. 5检验规则.
............................
...................
....................
.2
包装、运输和贮存 6.1 包装.... 6.2 运输和贮存
6
3 JB/T 6313.1—2011
前言
JB/T6313《电工铜编织线》分为三个部分：
-第1部分：一般规定; -第2部分：斜纹编织线（套); 第3部分：直纹编织线，
本部分为JB/T6313的第1部分。 本部分代替JB/T6313.1一1992《电工铜编织线 一般规定》。 本部分与JB/T6313.1一1992相比，主要变化如下：
将1992年版的4.3改为本版的4.3.1; -增加了4.3.2关于缺线的要求。
本部分由中国机械工业联合会提出。 本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本部分负责起草单位：上海电缆研究所。 本部分参加起草单位：上海上铜金属编织铜材厂、北京北缆富来电线电缆有限公司、重庆鸽牌电线
电缆有限公司。
本部分主要起草人：陆盛叶、王晨生、王兴家、徐大江、李晓东。 本部分所代替标准的历次版本发布情况为：
JB/T 6313.1—1992。
III JB/T 6313.1—2011
电工铜编织线　第1部分：一般规定
1范围
JB/T 6313的本部分规定了电工铜编织线的代号、产品标记及示例、技术要求、检验规则及包装、 运输和贮存。
本部分适用于输配电用电气装置及电子电器设备或元件连接用的电工铜编织线。 2规范性引用文件
下列文件中的条款通过 JB/T 6313 的本部分的引用而成为本部分的条款。凡是注日期的引用文件, 其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T3953—2009电工圆铜线 GB/T4909.1—2009　裸电线试验方法　第1部分：总则 GB/T4910—2009　镀锡圆铜线 JB/T8137.1～8137.4—1999电线电缆交货盘
3代号、产品标记及示例 3.1代号 3.1.1系列代号
电工铜编织线.. 3.1.2产品结构特征代号
TZ
斜纹... 直纹.
.X（省略）
3.1.3材料特征代号
铜, 锡 (镀层)
T（省略）)
.X
3.1.4单线标称直径代号
0.20 mm 0.15 mm. 0.10 mm.. 0.07 mm...
.20 .15 ...10 ..07
3.1.5产品使用特征代号
扬声器音圈用，屏蔽保护用.
.Q
3.2　产品标记及示例 3.2.1产品用型号、规格及标准编号表示。 3.2.2斜纹编织线的规格包括标称截面积和锭数（仅在同一型号及标称截面积有不同结构时，应标明锭数)。
扬声器音圈用编织线的规格为标称截面积。
1
