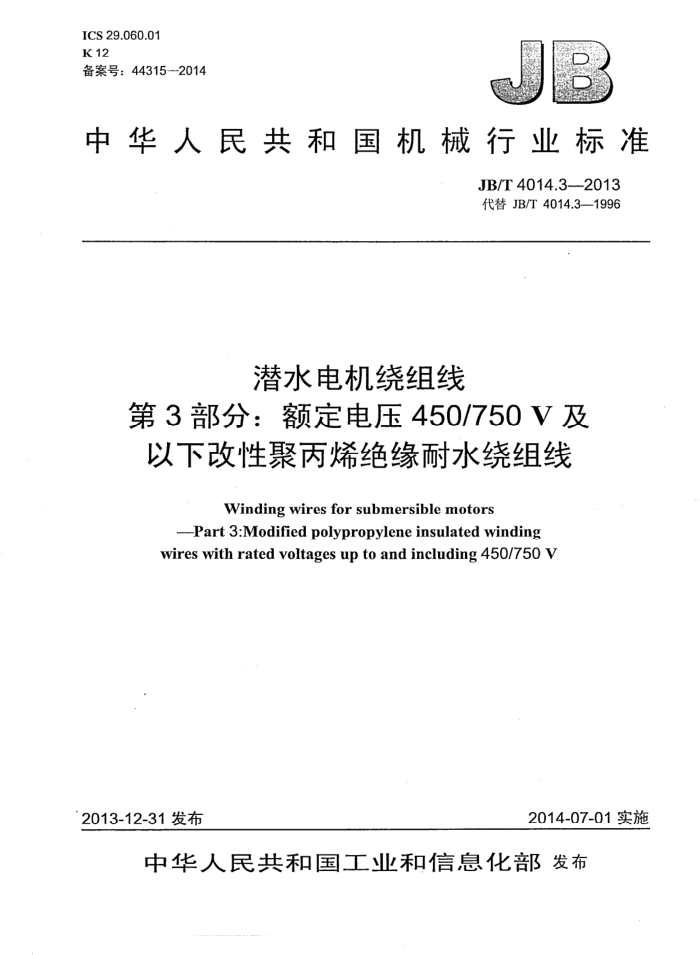

ICS 29.060.01 K 12 备案号：44315--2014
中华人民共和国机械行业标准
JB/T 4014.3--2013 代替 JB/T 4014.3--1996
潜水电机绕组线
第3部分：额定电压450/750V及以下改性聚丙烯绝缘耐水绕组线
Winding wires for submersible motors
-Part 3:Modified polypropylene insulated winding wires with rated voltages up to and including 450/750 V
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化发布 JB/T 4014.3—2013
目 次
前言
I
范围规范性引用文件
n
3 使用特性， 4型号. 5规格尺寸. 6 技术要求, 7 检验. 附录A（资料性附录）改性聚丙烯绝缘的技术条件表1PP耐水线的型号表 2 SP 型耐水线表3SJP型耐水线表4改性聚丙烯绝缘机械物理性能表5检验表A.1 改性聚丙烯绝缘的技术条件 JB/T 4014.3-—2013
前 言
JB/T4014《潜水电机绕组线》分为四个部分：
第1部分：一般规定；第2部分：额定电压450/750V及以下聚乙烯绝缘尼龙护套耐水绕组线；第3部分：额定电压450/750V及以下改性聚丙烯绝缘耐水绕组线；第4部分：额定电压600/1000V及以下交联聚乙烯绝缘尼龙护套耐水绕组线。
FL
本部分为JB/T4014的第3部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分代替JB/T4014.3--1996《潜水电机绕组线第3部分：额定电压600/1000V及以下聚氯乙烯
绝缘耐水绕组线》，与JB/T4014.3-1996相比主要技术变化如下：
将本部分的名称由前版的“额定电压600/1000V及以下聚氯乙烯绝缘耐水绕组线”改为本版的 “额定电压450/750V及以下改性聚丙烯绝缘耐水绕组线”；用改性聚丙烯绝缘耐水绕组线的相关内容代替前版标准中聚氯乙烯绝缘耐水绕组线的相关内容。
本部分由中国机械工业联合会提出。 本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本部分负责起草单位：上海电缆研究所。 本部分参加起草单位：河北国潜线缆有限责任公司、山西天海泵业有限公司、河北瑞光线缆有限公
司、黄洋铜业有限公司、上海特缆电工科技有限公司、沙河市潜水电线广、西安科联潜水电线有限责任公司。
本部分主要起草人：张敬平、陈惠民、索晋玄、李充召、尚怀元、郑学元、黄河、唐家梓、李润芳、 牛铁君。
本部分所代替标准的历次版本发布情况为：
-JB/T 4014.3-1996.
11 JB/T 4014.3--2013
潜水电机绕组线
第3部分：额定电压450/750V及以下改性聚丙烯绝缘耐水绕组线
1范围
JB/T4014的本部分规定了改性聚丙烯绝缘耐水绕组线的品种、规格、技术要求和检验。 本部分适用于交流额定电压Uo/U为450/750V充水式潜水电机及类似条件下工作电机电器用改性
聚丙烯绝缘耐水绕组线（以下简称PP耐水线）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的弓用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2951.11-2008电缆和光缆绝缘和护套材料通用试验方法第11部分：通用试验方法厚度和外形尺寸测量机械性能试验
GB/T2951.12一2008电缆和光缆绝缘和护套材料通用试验方法第12部分：通用试验方法热老化试验方法
GB/T2951.31--2008电缆和光缆绝缘和护套材料通用试验方法第31部分：聚氯乙烯混合料专用试验方法高温压力试验抗开裂试验
GB/T3048.4—2007电线电缆电性能试验方法第4部分：导体直流电阻试验 GB/T3048.5一2007电线电缆电性能试验方法第5部分：绝缘电阻试验 GB/T3048.8一2007电线电缆电性能试验方法第8部分：交流电压试验 GB/T4074.2绕组线试验方法第2部分：尺寸测量 JB/T4014.1一2013　潜水电机绕组线　第1部分：一般规定
3使用特性
3.1PP耐水线的额定电压Uo/U为450/750V。 3.2PP耐水线适应于水中长期工作，水的pH值应为6.5～8.5，水压一般不超过1MPa。 3.3PP耐水线的长期工作温度不应超过70℃。
4　型号
PP耐水线的型号见表 1。
表1PP耐水线的型号
型号
名 称
SP SJP
实心导体改性聚丙烯绝缘耐水绕组线绞合铜导体改性聚丙烯绝缘耐水绕组线 JB/T 4014.32013
5 ，规格尺寸
PP耐水线的规格和尺寸应分别符合表2和表3的规定。
表 2SP 型耐水线
导体直流电阻
改性聚丙烯绝缘标称
实心铜导体结构
绕组线平均外径上限
Q/m LLE
导体根数/ 导体标称 导体标称
厚度 mm 0.35 0.35 0.35 0.35 0.35
截面积 mm? 0.28 0.31 0.35 0.40 0.45
标称直径 直径偏差
mm
最小值
最大值
±mm 0.006 0.006
mm 1/0.60 1/0.63 1/0.67 0.007 1/0.71
0.06 222 0.05 638 0.04 979 0.04 442 0.03 987
1.40 1.45 1.50 1.55 1.60
0.05 876 0.05 335 0.04 722 0.04 198 0.03 756
0.007 0.008
1/0.75
1/0.80 1/0.85 1/0.90 1/0.95
0.008 0.009 0.009 0.010
0.50 0.56 0.63 0.71
0.35 0.35 1 0.35 0.35
1.65 1.70 1.75 1.80
0.03 305 0.02 925 0.02 612 0.02 342
0.03 500 0.03 104 0.02 765 0.02 484
1/1.00 1/1.06 1/1.12 1/1.18 1/1.25 0.013
0.80 0.90 1.00 1.12 1.25
0.35 0.35 0.35 0.35 0.40
0.010 0.011 0.011 0.012
1.85 1.90 1.95 2.05 2.20
0.02 240 0.01 995 0.01 785 0.01 609 0.01 435
0.02 116 0.01 881 0.01 687 0.01 519 0.01 353
1.32 1.40 1.60 1.80 2.00
2.25 2.25 2.35 2.45 2.55
1/1.30 1/1.32 1/1.40 1/1.50 1/1.60
0.013 0.013 0.014 0.015 0.016
0.40 0.40 0.40 0.40 0.40
0.01 252 0.01 214 0.01 079 0.009 402 0.008 237
0.01 325 0.01 285 0.01 143 0.009 955 0.008 749
1/1.70 1/1.80 1/1.90 1/2.00 0.020 1/2.12
0.40 0.45 0.45 0.50 0.50
0.017 0.018 0.019
2.24 2.50 2.80 3.15 3.55
2.65 2.85 2.95 3.20 3.32
0.007 320 0.006 529 0.005 860 0.005 289 0.004 708
0.007 750 0.006 913 0.006 204 0.005 600 0.004 983
0.021
1/2.24 1/2.36 0.024 1/2.50
0.50 0.50 0.60
0.022
4.00 4.50 5.00
0.004 218 0.003 797 0.003 385
3.45 3.55 3.80
0.004 462 0.004 023 0.003 584
0.025
2 JB/T 4014.3—2013
表2SP型耐水线（续）
导体直流电阻
改性聚丙烯
实心铜导体结构
绕组线平均外径上限
Q/m
导体根数/ 导体标称 导体标称 绝缘标称
厚度 mm 0.60 0.60 0.60 0.80 0.80
标称直径 直径偏差 截面积
最大值
最小值
mm
土mm 0.027 0.028 0.030 0.032 0.034
mm? 5.50 6.18 7.10 7.80 9.00
mm 1/2.65 1/2.80 1/3.00 1/3.15 1/3.35 注：生产厂和用户间可协商确定是否采用漆包圆铜线作为SP型耐水线的导体。
4.05 4.20 4.40 5.00 5.20
0.003 014 0.002 698 0.002 351 0.002 131 0.001 885
0.003 190 0.002 857 0.002 488 0.002 258 0.001 996
表 3SJP 型耐水线
绕纽线平均外径 1.限 mm 3.70 4.00 4.45 4.80 4.60
绞个铜导体结构尺寸
改性聚丙烯绝缘标称
导体直流电阻
绞合导体标称直径 mm 2.40 2.70 3.00 3.36 3.15
导体根数/ 标称直径 mm 7/0.80 7/0.90 7/1.00 7/1.12 19/0.63
导体标称截而积 mm? 3.55
最大值 Q/m 0.005 098 0.004 028 0.003 263 0.002 601 0.003 028
厚度 mm 0.60 0.60 0.65 0.65 0.65
4.5 5.6 7.1 6.0
0.002 384 0.002 137 0.001 878 0.001 664 0.001 484
3.55 3.75 4.00 4.25 4.50
5.10 5.30 5.55 5.90 6.15
7.50 8.50 9.50 10.6 11.8
0.70 0.70 0.70 0.75 0.75
19/0.71 19/0.75 19/0.80 19/0.85 19/0.90
0.75 0.75 0.80 0.80 0.80
6.40 6.65 7.05 7.35 7.65
0.001 332 0.001 202 . 0.001 070 0.0 009 582 0.0 008 633
19/0.95 19/1.00 19/1.06 19/1.12 :19/1.18
4.75 5.00 5.30 5.60 5.90
13.2 15.0 17.0 19.0 21.2
0.80
8.00
6.25
23.6
0.0 007 693
19/1.25
6技术要求
6.1PP耐水线除应符合本部分规定的技术要求外，还应符合JB/T4014.1—2013的规定，当JB/T4014.1 -2013与本部分有不一致时，以本部分为准。
3 JB/T 4014.3--2013
6.2PP耐水线20℃时的导体直流电阻应分别符合表2和表3的规定。 6.3改性聚丙烯绝缘层的机械物理性能应符合表4的规定。
注：改性聚丙烯绝缘的技术条件参见附录A。
表4改性聚丙烯绝缘机械物理性能
试验项目
单位
性能要求
抗张强度老化前最小值 80℃、21d老化后最大变化率
N/mm? %
21 ±30
断裂仲长率老化前最小值 80℃、21d老化后最大变化率
% %
200 ±30
绝缘高温压力试验（100℃，4h）压痕深度最大中间值
%
≤30
７ 检验
PP耐水线应按表5的规定检验。
表5检验
试验类型 T,s
序号 1 1.1 导体结构和尺寸 1.2 改性聚丙烯绝缘厚度 符合本部分第5章和JB/T4014.1—2013中4.2.2的规定 1.3 偏心度E
试验项目结构和尺寸检查
技术要求
试验方法
符合第5章的规定
GB/T 4074.2 GB/T 2951.11-—2008 GB/T 2951.11-2008 GB/T 2951.11-2008
符合JB/T4014.1—2013中4.2.3的规定符合第5章的规定
1.4 外径
2 20℃导体直流电阻 符合6.2的规定 3 绝缘机械物理性能 符合6.3的规定
T, S GB/T 3048.4-2007 T
GB/T 2951.11 ---2008 GB/T 2951.12--2008
4 绝缘高温压力试验 符合表4的规定 5 耐电压试验
T GB/T 2951.31--2008中8.1 T,S GB/T 3048.8--2007 T,S GB/T 3048.5---2007 T,S JB/T 4014.1—2013中7.2 T, S JB/T 4014.1-—2013中7.1 T,S 计米器 R 正常视力国检 R 正常视力目检
符合JB/T4014.1--2013中5.1的规定符合JB/T4014.1—2013中5.2的规定符合JB/T4014.1--2013中5.3的规定符合JB/T4014.1—2013中5.4的规定符合JB/T4014.1—2013中第6章的规定符合JB/T4014.1—2013中4.2的规定符合JB/T4014.1-—2013中第9章的规定
6 绝缘电阻试验 7 水压试验 8 加速寿命试验 19 交货长度 10 表面质量 11 包装
4 JB/T 4014.3—2013
附录A （资料性附录）
改性聚丙烯绝缘的技术条件
改性聚丙烯绝缘的技术条件见表A.1。
表A.1改性聚丙烯绝缘的技术条件
序号
单位 N/mm? %
性能项目
指标
老化前机械性能抗张强度断裂仲长率空气箱老化后机械性能老化条件（温度80℃，时间21d）抗张强度变化率
最小值最小值
1
21 200
2
最大值最大值
% %
±30 ±30 ≥30
断裂仲长变化率氧化诱导期200℃ 铜电性能 20℃时体积电阻率介质损耗角正切值（50Hz或1MHz）相对介电常数（50 Hz或1MHz) 击穿强度（室温）熔融指数脆化温度
3
Q: cm
≥1016 ≤0.005 2~3 25 3 ≤-10
HL
kV/mm
5 6
C
3
