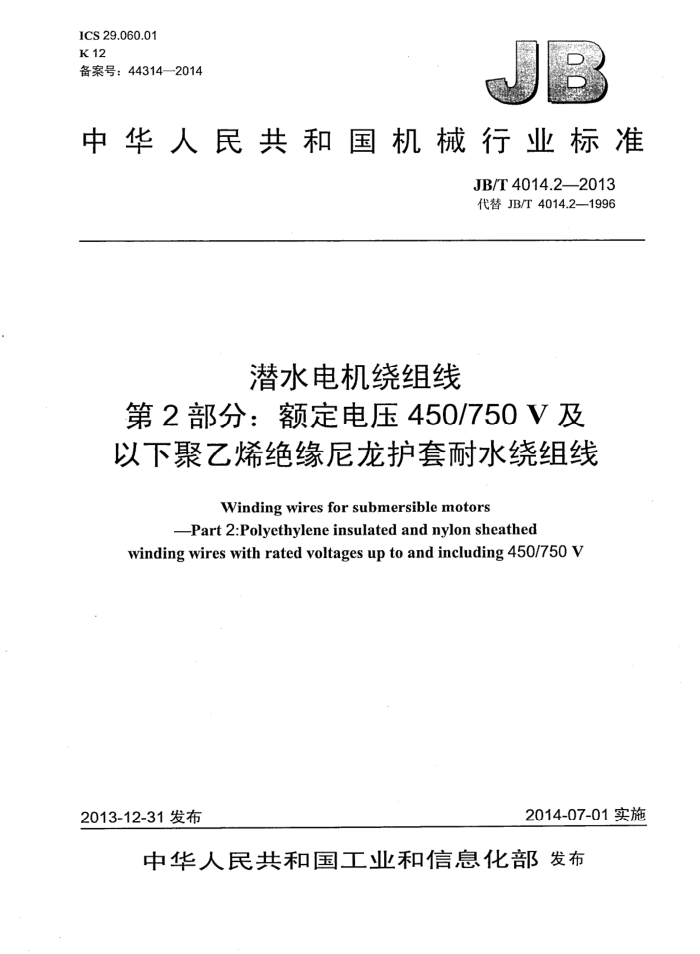

ICS 29.060.01 K12 备案号：44314一2014
中华人民共和国机械行业标准
JB/T 4014.2—2013 代替 JB/T 4014.2--1996
潜水电机绕组线
第2部分：额定电压450/750V及以下聚乙烯绝缘尼龙护套耐水绕组线
Winding wires for submersible motors
Part 2:Polyethylene insulated and nylon sheathed
winding wires with rated voltages up to and including 450/750 V
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准潜水电机绕组线
第2部分：额定电压450/750V及以下聚乙烯绝缘尼龙护套耐水绕组线
JB/T 4014.2---2013
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mmX297mm·0.5印张·15千字 2014年12月第1版第1次印刷
*
书号：15111·11495 网址： http: //www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话：（010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T 4014.22013
目 次
前言。 1 范围 2 规范性引用文件
使用特性 4　型号. 5规格、尺寸。 6技术要求. 7 检验.. 表 1PE耐水线型号表2聚乙烯绝缘的机械物理性能表3SQYN型耐水线. 表4SJYN 型耐水线表 5 检验
3
中+呷
+ JB/T 4014.2—2013
前言
JB/T4014《潜水电机绕组线》分为四个部分：
第1部分：般规定；第2部分：额定电压450/750V及以下聚乙烯绝缘尼龙护套耐水绕组线：第3部分：额定电压450/750V及以下改性聚丙烯绝缘耐水绕组线；第4部分：额定电压600/1000V及以下交联聚乙烯绝缘尼龙扩套耐水绕组线。
本部分为JB/T4014的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T4014.2-1996《潜水电机绕组线第2部分：额定电压450/750V及以下聚乙烯绝缘
尼龙护套耐水绕组线》，与JB/T4014.2一1996相比主要技术变化如下：
增加了“规范性引用文件”章（见第2章），其后内容的章条号顺沿（见第3章～第7章，1996 年版的第2章～第6章）；减小了SQYN型耐水线平均外径1限（见表3，1996版的表2）；一删除了绝缘用低密度聚乙烯技术条件（1996年版的附录A）；删除了尼龙1010的技术条件（1996年版的附录B）。
本部分由中国机械工业联合会提出。 本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本部分负贵起草单位：上海电缆研究所。 本部分参加起草单位：黄洋铜业有限公司、沙河市潜水电线‘、河北瑞光线缆有限公司、河北国潜
线缆有限责任公司、山西天海泵业有限公司、西安科联潜水电线有限责任公司、上海特缆电工科技有限公司
本部分主要起草人：：张敬平、陈惠民、诸冉冉、黄河、李润芳、郑学元、李充召、尚怀元、牛铁君和唐家梓。
本部分所代替标准的历次版本发布情况为：
-JB 4014--1985,JB/T 4014.2-1996。
II JB/T 4014.2---2013
潜水电机绕组线
第2部分：额定电压450/750V及以下聚乙烯绝缘尼龙护套耐水绕组线
1　范围
JB/T4014的本部分规定了聚乙烯绝缘尼龙护套耐水绕组线的品种、规格、技术要求和检验。 本部分适用于交流额定电压Uo/U为450/750V充水式潜水电机及类似条件下工作的电机电器用聚
乙烯绝缘尼龙护套耐水绕组线（以下简称PE耐水线）。
2规范性引用文件
下列文件对于本文件的应用是必不少的。凡是注门期的用文件，仅注日期的版本适用了本文件。 凡是不注期的引用文件，具最新版本（包括所有的修改单）适用了本文件。
GB/T2951.11一2008电缆和光缆绝缘和扩套材料通用试验方法第11部分：通用试验方法厚度和外形尺寸测量机械性能试验
GB/T2951.12一2008电缆利光缆绝缘利护套材料通用试验方法第12部分：通用试验方法热老化试验方法
GB/T3048.4--2007电线电缆电性能试验方法第4部分：导体直流电阻试验 GB/T3048.5-2007电线电缆电性能试验方法第5部分：绝缘电阻试验 GB/T3048.8一2007电线电缆电性能试验方法第8部分：交流电压试验 GB/T4074.2绕组线试验方法第2部分：尺寸测量 JB/T4014.1－-2013潜水电机绕组线　第1部分：一般规定
31 使用特性
3.1 PE耐水线的额定电压U/U为450/750V。 3.2PE耐水线适应于在水中长期工作，水的pH值为6.5～8.5，水压一般不超过1MPa。 3.3PE耐水线的长期工作温度不应超过70℃。
4　型号
PE耐水线的型号见表1。
表1PE耐水线型号
型 号 SQYN SJYN
名 称
漆包铜导体聚乙烯绝缘尼龙护套耐水绕纽线绞合铜导体聚乙烯绝缘尼龙护套耐水绕组线 JB/T 4014.2--2013
5规格、尺寸
PE耐水线的规格和尺寸应分别符合表3和表4的规定。
6　技术要求
6.1PE耐水线除应符合本部分规定的技术要求外，还应符合JB/T4014.1一2013的规定，当JB/T4014.1 2013与本部分有不一致时，以本部分为准。 6.2PE耐水线聚乙烯绝缘应采用聚乙烯，聚乙烯绝缘的机械物理性能应符合表2的规定。 6.3PE耐水线20℃时的导体直流电阻应分别符合表3和表4的规定。
表2聚乙烯绝缘的机械物理性能
项目
单位
性能要求
抗张强度老化前最小值 80℃、168h老化后最小值
N/mm? N/mm?
10 10
断裂仲长率老化前最小值 80℃、168h老化后最小值
% %
150 150
表3SQYN型耐水线
导体直流电阻
绕组线平均外径上限 mm 1.52 1.55 1.60 1.65 1.70
漆包铜导体结构
聚乙烯绝缘 尼龙护套
Q/m
导体根数/！ 导体标称 漆包线 导体标称 标称厚度 标称厚度标称直径 直径偏差 最大外径 截面积
最小值 最大值
mm
mm
±mm 0.006 0.006 0.007 0.007 0.008
mm? 0.28 0.31 0.35 0.40 0.45
mm 1/0.60 1/0.63 1/0.67 1/0.71 1/0.75
mm 0.674 0.704 0.749 0.789 0.843
0.30 0.30 0.30 0.30 0.30
0.10 0.10 0.10 0.10 0.10
0.05 876 0.06 222 0.05 335 0.05 638 0.04 722 0.04 979 0.04 198 0.04 442 0.03 756 0.03 987
1/0.80 1/0.85
0.884 0.939
0.008 0.009
1.75 0.03 305 0.03 500 1.80
0.50 0.56
0.30 0.30
0.10 0.10
0.02 925 0.03 104
1/0.90 1/0.95 1/1.00 1/1.06
0.009 0.010 0.010 0.011
0.989 1.044 1.094 1.157
0.63 0.71 0.80 0.90
0.30 0.30 0.30 0.30
0.10 0.10 0.10 0.10
1.85 1.90 1.95 0.02 116 0.02 240
0.02 612 0.02 765 0.02 342 0.02 484
0.01 881 0.01 995
2.00
1/1.12
0.011
2.10 0.01 687 0.01 785
1.217
1.00
0.30
0.12
2 JB/T 4014.2--2013
表3SQYN型耐水线（续）
导体直流电阻
漆包导体结构
绕组线
聚乙烯绝缘 尼龙护套
2/m
导体根数/ 导体标称 漆包线 导体标称 标称厚度 标称厚度 平均外径
上限 mm 2.17 2.25 2.30 2.32
标称直径 直径偏差 最大外径 截面积 mm
mm
mm
最小值
最大值
±mm 0.012 0.013 0.013 0.013
mm? 1.12 1.25 1.32 1.40
mm 1.279 1.349 1.402 1.422
1/1.18 1/1.25 1/1.30 1/1.32
0.30 0.30 0.30 0.30
0.12 0.12 0.12 0.12
0.01 519 0.01 609 0.01 353 0.01 435 0.01 252 0.01 325 0.01 214 0.01 285
1/1.40 1/1.50 1/1.60 1/1.70 1/1.80
0.014 0.015 0.016 0.017 0.018
1.502 1.606 1.706 1.809 1.909
0.12 0.12 0.12 0.15 0.15
2.40 0.01 079 0.01 143
1.60 1.80 2.00 2.24 2.50
0.30 0.35 0.35 0.40 0.45
0.009 402 0.009 955
2.60 2.70 0.008 237 0.008 749 2.95
0.007 320 0.007 750 0.006 529 0.006 913
3.15
1/1.90 1/2.00 1/2.12 1/2.24 1/2.36
0.019 0.020 0.021 0.022 0.024
2.80 3.15 3.55 4.00 4.50
2.012 2.112 2.235 2.355 2.478
0.15 0.15 0.15 0.15 0.15
3.27 0.005 860 0.006 204 3.37 0.005 289 0.005 600 3.60 0.004 708 0.004 983 3.70
0.45 0.45 0.50 0.50 0.55
0.004 218 0.004 462
3.93 0.003 797 0.004 023
1/2.50
0.025
2.618
5.00
4.07 0.003 385 0.003 584
0.55
0.15
表4 SJYN 型耐水线
绞合铜导体结构尺寸
绕组线平均外径上限 mm 3.90 4.20 4.60 4.95 4.85
聚乙烯绝缘 尼龙护套标称厚度 标称厚度
导体直流电阻
绞合导体标称直径 mm 2.40 2.70 3.00 3.36 3.15
导体根数/ 标称直径
导体标称截面积 mm? 3.55 4.5 5.6 7.1
最大值 Q/m 0.005 098 0.004 028 0.003 263 0.002 601 0.003 028
mm
mm
mm 7/0.80 7/0.90 7/1.00 7/1.12 19/0.36
0.55 0.55 .0.60 0.60 0.65
0.15 0.15 0.15 0.15 0.15
6
19/0.71 19/0.75 19/0.80 19/0.85 19/0.90
3.55 3.75 4.00 4.25 4.50
7.5 8.5 9.5 10.6 11.8
0.65 0.65 0.65 0.65 0.65
0.15 0.15 0.15 0.15 0.15
5.25 5.45 5.70 5.95 6.20
0.002 384 0.002 137 0.001 878 0.001 664 0.001 484
3 1
JB/T 4014.2-2013
表4SJYN型耐水线（续）
绞合铜导体结构尺寸
绕组线
聚乙烯绝缘 尼龙护套
标称厚度 标称厚度 平均外径 导体流电阻
绞合导体标称直径 mm 4.75 5.00 5.30 5.60 5.90
导体标称截面积 mm? 13.2
导体根数/ 标称直径
最大值 Q/m 0.001 332 0.001 202 0.001 070 0.0 009 582 0.0 008 633
上限 mm 6.45 6.85 7.15 7.50 7.80
mm
mm
mm 19/0.95 19/1.00 19/1.06 19/1.12 19/1.18
0.65 0.70 0.70 0.75 0.75
0.15 0.15 0.15 0.15 0.15
15 17 19 21.2
19/1.25 19/1:32 19/1.40
6.25 6.60 7.00
23.6 26.5 30
0.75 0.80 0.80
0.15 0.15 0.15
8.20 8.70 9.10
0.0 007 693 0.0 006 899 0.0 006 133
７检验
PE 耐水线应按表 5 的规定检验。
表5检验
序号 1 1.1 导体结构和尺寸 符合第5章的规定 1.2 聚乙烯绝缘厚度 符合本部分第5章和JB/T4014.1-2013中4.2.2的规定
试验类型 T,S
技术要求
试验项目
试验方法
结构和尺寸检查
GB/T 4074.2 GB/T 2951.11-2008 GB/T 2951.11 ---2008 GB/T 2951.11---2008 GB/T 2951.11---2008
符合JB/T4014.1—2013中4.2.3的规定 1符合本部分第5章和JB/T4014.1—2013中4.3.2的规定符合第5章的规定
1.3 偏心度E 1.4 尼龙护套厚度 1.5 外径
20℃导体直流电阻 符合6.3的规定绝缘机械物理性能 符合6.2的规定
2 3
T,S GB/T 3048.4---2007 T, S GB/T 2951.11—-2008
GB/T 2951.12--2008
T,S GB/T 3048.8-—2007 T,S GB/T 3048.5---2007 T,S JB/T 4014.1--2013的7.2 T. S JB/T 4014.1--2013的7.1 T,s 计米器
4 5' 绝缘电阻试验
耐电压试验
符合JB/T4014.1--2013中5.1的规定符合JB/T4014.1--2013中5.2的规定符合JB/T4014.1—2013中5.3的规定符合JB/T4014.1--2013中5.4的规定符合JB/T4014.1—2013中第6章的规定符合JB/T4014.1—2013中4.2和4.3的规定符合JB/T4014.1-2013中第9章的规定
水压试验加速寿命试验交货长度
6 7 8 9 表面质量 10 包装
正常视力目检正常视力自检
R R
