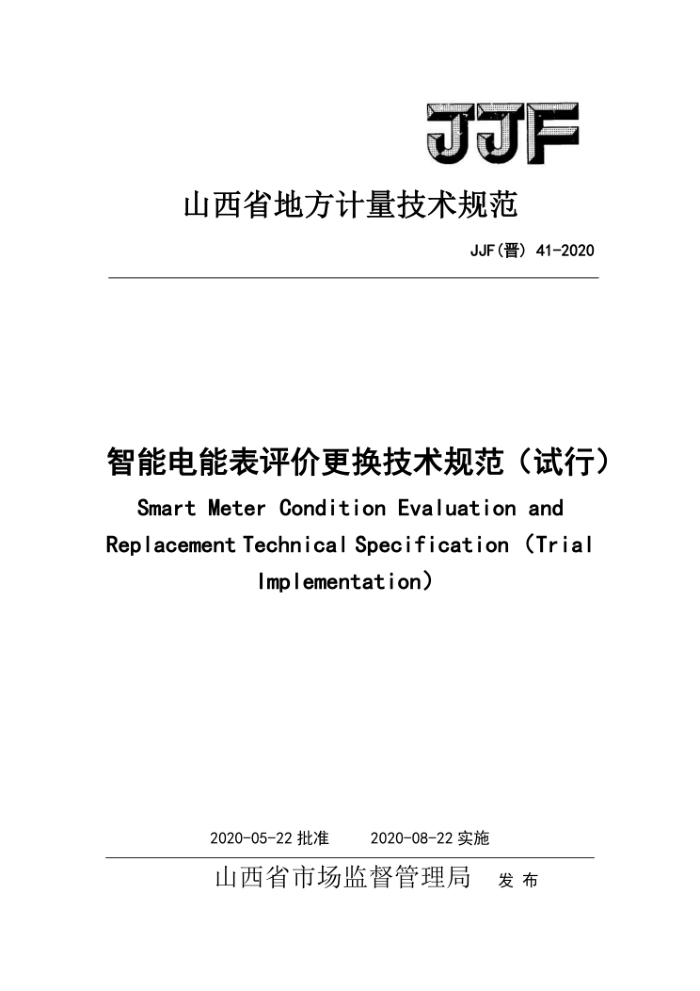

JJF
山西省地方计量技术规范
JJF（晋）41-2020
智能电能表评价更换技术规范（试行）
Smart Meter Condition Evaluation and Replacement Technical Specification (Trial
Implementation)
2020-05-22批准山西省市场监督管理局 发布
2020-08-22实施 JJF（晋）41-2020
智能电能表评价更换技术规范（试行） Smart Meter Condition Evaluation and Replacement Technical Specification(TrialImplementation)
JJF(晋) 41-2020
本规范经山西省市场监督管理局于2020年05月22日批准，并自2020
年08月22日起施行。
归口单位：
山西省市场监督管理局
起草单位：
国网山西省电力公司计量中心
本规范技术条文由归口单位负责解释 JJF（晋）41-2020
本规范主要起草人：
张涛 (国网山西省电力公司) 刘刚（山西省市场监督管理局）韩海安（国网山西省电力公司计量中心）靳海岗（国网山西省电力公司计量中心）程昱舒（国网山西省电力公司计量中心）韩霞 (国网山西省电力公司) 潘力志（国网山西省电力公司）谢振刚（国网山西省电力公司）杨文靖（国网山西省电力公司太原供电公司）
参加起草人：
张璟 (国网山西省电力公司计量中心）任 峰 （国网山西省电力公司计量中心）杨 帅 （国网山西省电力公司计量中心）郭易鑫 （国网山西省电力公司）姚俊峰（ （国网山西省电力公司计量中心）陈安琪（国网山西省电力公司计量中心）陈云雁（国网山西省电力公司计量中心）张海超（国网山西省电力公司计量中心）赵轶彦（国网山西省电力公司计量中心）刘青 (国网山西省电力公司计量中心）梁中豪（国网山西省电力公司计量中心） JJF（晋）41-2020
录
目
1 范围 Scope. 2 引用文件 Referenceddocuments 3 术语Terminologys 4 概述 Introduction. 5 技术要求Technical specifications. 6 评价条件Evaluationconditions.. 7 评价项目和评价方法Evaluationitemsandmethods. 8 评价结果EvaluationResults
...3
附录A.
附录B.. 附录C.. 附录D.
.8
.9 JJF（晋）41-2020
智能电能表评价更换技术规范（试行）
Smart Meter Condition Evaluation and Repacement TechnicaSpecification (TrialImplementation)
1范围Scope
本规范适用于低压台区安装的1级、2级运行智能电能表（以下简称电能表）状态评价、更换和运行质量监督。电能表所在台区的日均电量采集成功率应不小于99%，电能表的运行时间应大于1年。 2 引用文件Referenceddocuments
本规范引用了下列文件： JG596-2012电子式交流电能表 GB/T17215.211-2006交流电测量设备通用要求、试验和试验条件第11部分：测量
设备 3术语Terminologys
3.1低压台区配电变压器二次侧电压低于1000V的供电区域。 3.2电能表计量失准电能表计量失准简称电能表失准或者计量失准，主要是指电能表计量功能失效和运
行误差失准。
3.3电能表运行误差评价平台基于台区用户用电量、台区总表电量、台区户表关系、台区损耗、用户档案等信息
对电能表运行误差进行评价的平台。
3.4台区总表安装于配电变压器高压侧或者低压侧，用于该配电变压器总供电量计量的电能表。
4概述Introduction
本规范基于能量守恒原理，电能表运行误差评价平台计算监测低压台区安装的1级、 2级电能表的运行误差，依据评价方法判定电能表是否失准，评价结果作为电能表更换的依据。 5技术要求 Technical specifications
1 JJF（晋）41-2020
电能表运行误差限值应不超过基本误差限值加上影响量引起的误差偏移，基本误差限和影响量引起的误差偏移应在表1和表2规定的范围内。
表1运行电能表基本误差限（%）
各等级电能表的基本最大允许
负载电流Ia
误差（%）
功率因数b
直接接入 0. 1≤I ≤I 0.1≤I<0.2I 0. 2 ≤ I ≤ I
1级 ±1. 0 ±1. 5 ±1. 0
2级 ±2. 0 ±2. 5 ±2. 0
经互感器接入“ 0.05I≤ I ≤Imx
1
0.05I≤I<0.1I. cos 0. 1 I≤ I ≤ Im
0.5L (C)
I一基本电流；Ix一最大电流；I一经电流互感器接入的电能表额定电流，其值与电流互感器次级额定电流相同：经电流互感器接入的电能表最大电流I与互感器次级额定扩展电流（1.2I，1.5I或2I）相同。
角。是星形负载支路相电压与相电流间的相位差；L一感性负载，C一容性负载。 经互感器接入的宽负载电能表（I≥4I）［如3×1.5（6)A]，其计量性能仍按I确定。
表2影响量引起的误差偏移范围（%）
各等级电能表的误差位移范围（%）
影响量
影响量值失真系数： I>40% U>5%
1级
2级
电压和电流回路谐波
1. 0
±0. 6
15次以上谐波中：
高次谐波
±1. 0
±1. 0
U≥0.02U. I≥ 0.1I.
与核心表面相距30mm处时，磁感应强度≥200mT
外部恒定磁感应强度
±1.5 ±2.0
±3. 0 ±3. 0
80MHz≤射频频率f≤6000MHz
射频和电磁场
10V/m≤磁场强度≤30V/m
6评价条件Evaluationconditions 6.1 环境条件
温度：-40℃~70℃ 相对湿度：≤90% 大气压力：63.0kPa～106.0kPa（海拔4000m及以下），特殊订货要求除外。
6.2评价用标准装置
评价所用标准装置的准确度等级应满足表3的规定。
2 JJF（晋）41-2020
表3评价所有标准装置的准确度等级
1级不低于0.5S级 不低于1.0级
2级
被评价电能表准确度等级
评价所用标准装置准确度等级
6.3平台要求Platformrequirements 6.3.1运行安全要求
电能表运行误差评价平台的程序应具有软件防篡改和版本控制功能 6.3.2数据安全要求
电能表运行误差评价平台应具有数据防篡改、防丢失功能，不得修改运行误差评价原始数据，原始数据应保存不少于六年。 6.3.3数据筛选要求
电能表运行误差评价平台应具有数据筛选功能。对于采集成功率低于90%、采集的电量数据少于300组、月同期线损率大于10%或为负损的台区应能准确识别并剔除。 7评价项目和评价方法Evaluationitemsandmethods 7.1评价项目
评价项目见表4。
表4评价项目评价项目计量功能运行误差
序号 1 2
评价方法条款
7. 2. 1 7. 2. 2
7.2评价方法 7.2.1计量功能评价
基于采集的电能表运行数据，对运行电能表计量功能进行失效评价，评价方法见附录A。 7.2.2运行误差评价
以台区总表作为评价标准装置，利用台区总表与被评价电能表的定时冻结电量，基于电能表运行误差评价平台，计算得到运行误差并评价，评价方法见附录B。 7.3评价时间间隔
运行电能表评价间隔一般不超过7天。
3 JJF（晋）41-2020
8评价结果EvaluationResults 8.1数据修约
运行误差数据修约方法参照JJG596-2012，数据修约间距见表5。
表5电能表运行误差修约间距
1级 0. 1
2级 0. 2
电能表准确度等级
修约间距（%）
8.2评价结论
评价结果应在评价证书上反映，评价证书格式参见附录C、附录D。
表6电能表评价结论
评价项目
评价依据
评价结论
予以更换
计量功能
计量功能失效
平台计算的运行误差与现场校准的误差均超出表1规定的基本误差限值
运行误差
予以更换
4
