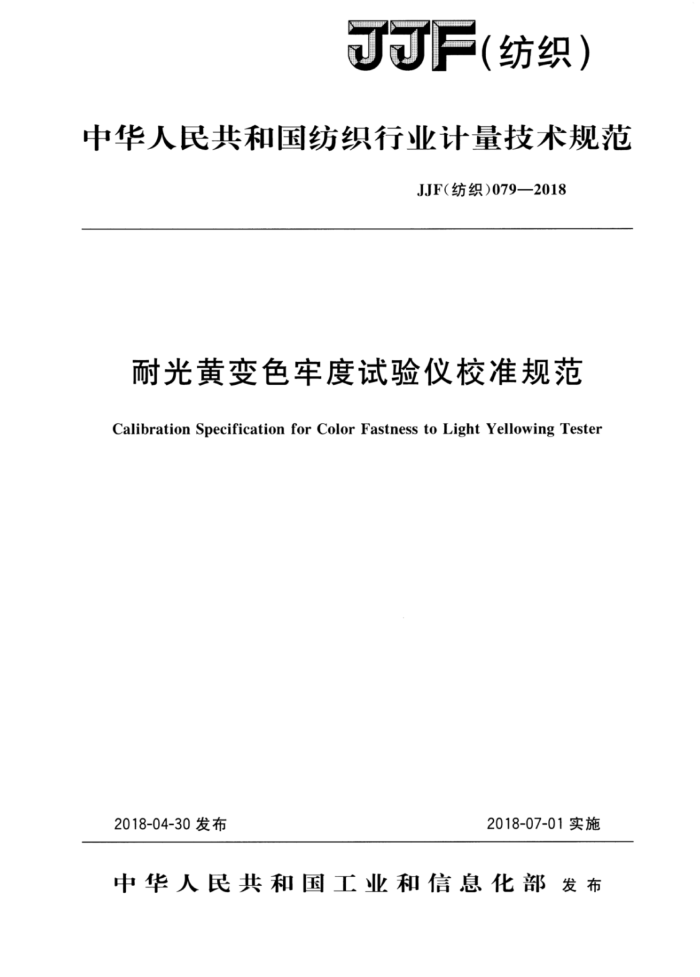

JJF 纺织)
中华人民共和国纺织行业计量技术规范
JJF(纺织)079—2018
耐光黄变色牢度试验仪校准规范
Calibration Specification for Color Fastness to Light Yellowing Tester
2018-04-30发布
2018-07-01实施
中华人民共和国工业和信息化部发布 JJF（纺织）079—2018
耐光黄变色牢度试验仪校准规范
JJF（纺织）0792018
Calibration Specification for
Color Fastness to Light Yellowing Tester
归口单位：纺织计量技术委员会主要起草单位：福建省纤维检验局参加起草单位：南通宏大实验仪器有限公司
泉州市美邦仪器有限公司
本规范委托纺织计量技术委员会负责解释 JJF（纺织）079—2018
本规范主要起草人：
邓力生（福建省纤维检验局）
参加起草人：
阮鸣梁（福建省纤维检验局）王梅芬（福建省纤维检验局）陈汉龙 (福建省纤维检验局）刘远斌（福建省纤维检验局）杨卫林（南通宏大实验仪器有限公司）代志富 (泉州市美邦仪器有限公司) JJF（纺织）079—2018
录
目
引言 1范围 2概述 3通用要求 3.1外观. 3.2电气安全 3.3 操作及显示功能 4计量特性· 4.1车 辐照度. 4. 2 试验仓温度示值误差（A型仪器） 4.3 辐照计时器示值误差： 4.4试样架转速（A型仪器） 5 校准条件· 5.1 环境条件 5.2标准器及其他设备· 6校准项目及校准方法 6.1 校准项目 6. 2 校准前准备· 6. 3 校准方法 7 校准结果表达 8复校时间间隔. 附录A耐光黄变色牢度试验仪校准记录表附录B辐照度测量结果的不确定度评定（示例）附录C试验仓温度示值误差校准的不确定度评定（示例）附录D 典型紫外灯管辐照光谱分布（资料性附录）
(I) 1） (1) (1 ) (1 ) (2 ) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (5) (5) (6) ( 7) (9) (11) JJF（纺织）079—2018
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JJF1059.1一2012《测量不确定度评定与表示》、JF1001一2011《通用计量术语及定义》规定的规则编写
本规范在制定过程充分考虑了GB/T30669一2014《纺织品色牢度试验耐光黄变色牢度》、HG/T3689一2014《鞋类耐黄变试验方法》中有关试验仪器的相关技术要求、技术指标及A和B两种检验方法，对应将耐光黄变试验仪器划分A及B两类型，配旋转试样架的为A型仪器，配固定试样架的为B型仪器，并分别给出相应校准方法，
本规范为首次发布。
II JJF（纺织）079—2018
耐光黄变色牢度试验仪校准规范
1范围
本规范规定了耐光黄变色牢度试验仪的计量特性和校准方法，适用于辐射光源波长范围（200～1100）nm的耐光黄变色牢度试验仪的校准。其他类似设备的校准可参照本规范。
2概述
耐光黄变色牢度试验仪的工作原理是根据浅色或白色制品在紫外线照射与温度作用下易发生颜色变黄的现象，以紫外太阳灯泡或紫外灯管及加热控温装置来仿真自然的环境供样品试验，在规定时间内，观测样品表面颜色发生的变化，确定样品的变色程度，从而判定材料在光辐射下耐黄变的能力。
根据仪器试样架是否旋转，可分成A、B两大类型试验仪，A型仪器配有水平旋转试样架，正上方为300W紫外太阳灯泡作为试验光源，示意图见图1；B型仪器配置平面固定试样架，试验光源由两支或多支相同的紫外灯管组合而成，示意图见图2。B型仪器可更换不同紫外灯管，得到不同试验光源，如配置UVA-340型紫外灯管时，得到的是光谱主要波长范围为（300～410）nm，能量峰值在340nm附近的试验光源。
紫外太阳灯泡
旋转试样架
紫外灯管
+ + +
+
平面固定试样架
图2B型仪器
图1A型仪器
3通用要求
3.1外观 3.1.1仪器应无影响计量性能的外观缺陷，应在适当位置装有铭牌，铭牌上注明仪器型号、规格、制造厂、产品编号及出厂日期等。
1 JJF（纺织）079—2018
表1 (续)
数量 备注 - 1 1 1 1
序号 4 5 6 7 8
名称数显游标卡尺
技术指标
(0~150）mm，MPE：±0.02mm
钢卷尺兆欧表万用表
2m，2级
500V/500MQ，10级 (0~2002)，0.5级
万向磁力表座
能稳固夹持并调整光纤探头受光
6 校准项目及校准方法
6.1 校准项目
校准项目见表2。
表2校准项目一览表
项目名称辐照度
校准方法条款
序号 1 2 3 4
计量特性条款
4. 1 4. 2 4. 3 4. 4
6. 3.1 6.3.2 6.3.3 6. 3. 4
试验仓温度示值误差（A型仪器）
辐照计时器示值误差试样架转速（A型仪器）
6.2 校准前准备 6.2.1外观检查
按3.1要求，用目测及手动的方法检查 6.2.2电气安全检查
按3.2要求，拔下仪器电源插头，兆欧表测量插头相线与机壳金属部分之间电阻，再用万用表测量插头地线与机壳金属部分之间电阻。 6.2.3操作及显示功能检查
按3.3要求，用目测及手动的方法检查 6.3校准方法 6.3.1辐照度 6.3.1.1A型仪器
校准前使试样架停止转动，关闭加热开关或将仪器试验仓设定温度调至显示温度以下。利用万向磁力表座安置光纤探头，探头传感器受光面与旋转试样架样品放置平面重合。开启紫外太阳灯泡，辐照度充分平衡后，测得的辐照度，如果符合4.1.1条要求，记录辐照度值及标记对应半径；若不符合，则沿半径方向改变测量点位置，直到符合 4.1.1条要求，记录辐照度值及标记对应半径。
3
