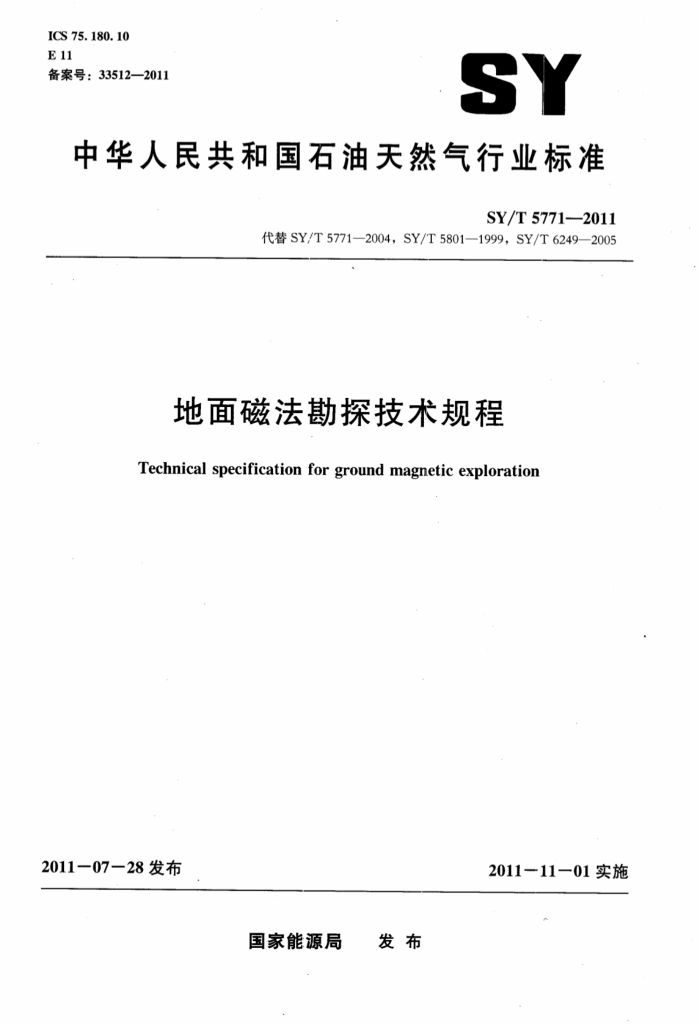

ICS 75. 180. 10 E11 备案号：33512—2011
sY
中华人民共和国石油天然气行业标准
SY/T 5771-—2011
代替SY/T5771—2004，SY/T5801—1999，SY/T6249—2005
地面磁法勘探技术规程
Technical specification for ground magnetic exploration
2011-07—28发布
2011-11-01实施
国家能源局 发布 SY/T 5771--2011
目 次
前言
范围 2规范性引用文件 3方法功能与应用条件 4技术设计 5 仪器的维护与试验 6 资料采集
1
资料整理与检查验收 8 资料处理 9 资料解释 10 成果报告 11 资料提交附录A（资料性附录）技术设计编写提纲附录B（规范性附录） 标本法磁参数测定附录C（资料性附录）石 磁性参数的统计附录D（规范性附录）正常磁场值的计算附录E（规范性附录）野外采集检查验收内容附录F（资料性附录） 磁法勘探成果报告编写提纲
1
10
11
12
12
13 14
17
20 22
建筑321- 标准查询网 www. jz321.net SY/T 5771--2011
前言
本标准依据GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则编写。
本标准代替SY/T5771—2004《地面磁法勘探技术规程》、SY/T6249-2005《磁力仪使用与维护》和SY/T5801-1999《石油重磁力勘探野外资料检查验收规定》。本标准以SY/T5771—2004为主，整合了SY/T6249—2005和SY/T5801—1999中的部分内容。与SY/T5771—2004相比，主要技术变化如下：
增加了野外资料检查验收的内容（见附录E）：增加了磁力仪维护的内容（见5.1）；完善了仪器试验的技术要求和野外采集的技术要求及质量评价方法，统一了对精度的表述（见5.2和第6章）；对4.5中的精度分配表做了调整：将正常地磁场值的计算方法改变为采用IGRF模型直接计算测点位置的正常地磁场值的方法（见7.3）：充实了资料处理和资料解释的方法与技术（见第8章和第9章）；充实了图件的内容（见第10章）。
本标准由石油物探专业标准化委员会提出并归口。 本标准起草单位：中国石油集团东方地球物理勘探有限责任公司综合物化探事业部。 本标准起草人：杨战军、王春玉、齐保智。 本标准代替了SY/T5771—2004，SY/T5801-—1999和SY/T6249--2005 SY/T5771—2004的历次版本发布情况为：
SY/T5771--1995。 SY/T5801-—1999的历次版本发布情况为：
SY/T5801—1993. SY/T6249--2005的历次版本发布情况为：
SY/T6249-1996.
Ⅱ SY/T 5771—2011
地面磁法勘探技术规程
1范围
本标准规定了地面磁法勘探的技术设计、仪器维护与试验、资料采集与验收、资料处理与解释以及报告编写的基本方法和技术要求。
本标准适用于油气地面磁法勘探全过程。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
SY/T5171陆上石油物探测量规范 SY/T6055石油重力、磁力、电法、地球化学勘探图件编制规范
3方法功能与应用条件
3.1方法功能
地面磁法在油气勘探中的方法功能如下： a) 圈定沉积盆地范围，研究盆地基底性质、埋深和起伏。
b） 探测火成岩分布。 c） 确定深大断裂。 d）直接探测油气藏。
3.2应用条件
地面磁法在油气勘探中的应用条件如下： a）探测对象与围岩有明显的磁性差异。 b）磁性干扰足够小，或磁性干扰有明显特征，可以被分辨或消除。
4技术设计 4.1技术设计准备
技术设计前应做如下准备工作： a）收集工区及邻区地质、钻井、物化探、物性及测绘资料。 b）踏勘工区，了解地形、水系、气候、人文、交通等情况，调查磁干扰源类型及分布情况。 c）根据地质任务和工区地质情况建立模型进行正演分析，论证磁法勘探在工区可能取得的地质
效果。
建筑321---标准查询网 www.jz321.net SY/T 5771-2011
4.2技术设计编写依据
以完成地质任务为目的，以技术规范为依据，结合工区实际情况进行编写。 4.3技术设计内容
技术设计内容应包括如下内容： a）工区范围、地质任务、勘探工作量、测线设计、地质及地球物理特征、勘探程度。 b): 拟投人的仪器类型和数量，仪器性能试验、磁力采集、磁性参数测定、测地工作方法与
技术。 c） 异常总精度及各分项精度。 d) 野外采集应提交的资料及检查验收要求。 e) 资料处理、解释基本方法与拟提交成果。 f 队伍组织、施工计划与管理措施等。 技术设计编写提纲参见附录A。
4.4测线设计
测线设计应遵循如下原则：
测线方向宜垂直于探测目标或已知物化探异常走向。 b) 测线距应不大于探测目标长度的1/3，点距应不大于探测目标宽度的1/3。
a
精测测线应垂直于异常走向，穿过异常中部，点距不大于探测目标宽度的1/5，测线两端延至正常背景场区域；有条件时，应穿过钻井或与其他物探测线重合。
d) 等线点距的测网，宜按正南北方向布设测线。 e) 因条件所限，可布设不规则测网，但测点应达到同比例尺的物理点密度。 f 常用的勘探比例尺和线、点距见表1。
表1常用勘探比例尺与线、点距对照表
线距 m
点距 m
比例尺
1:200000 1:100000 1:50000 1:25000 1:10 000
2 000-4000 1000-2 000 500~1 000 250~500 100250
1000~2000 500~1 000 250~500 125~250 50~125
4.5勘探精度要求
勘探精度要求如下： a) 异常总精度应能分辨最小探测目标。
各比例尺的异常总精度及分项精度按照表2设定。山区及表层存在大面积磁性不均匀体的地
bo
区精度可适当放宽。 在满足异常总精度的前提下，各分项精度可视仪器性能和野外工做方法等做适当调配。
C
2 SY/T 5771--2011
表2异常总精度及分项精度分配表
分项精度
异常总精度 nT 7. 0 5. 0 3. 0 2. 0 1.0
比例尺
检查观测 nT 6. 0 4.0 2. 5 1.5 0.9
日变站联测 正常场平面改正 高度改正
nT 2. 5 1.8 1. 0 0. 5 0.3
nT 1. 0 1.0 0.7 0.4 0. 2
nT 1. 0 1. 0 0.7 0. 4 0. 2
1 : 200 000 1:100000 1:50000 1: 25000 1 : 10 000
4.6技术设计图的编制
技术设计图的编制应符合SY/T6055的规定。 4.7技术设计审批
技术设计审批后方可实施；设计一经批准：施工中不得随意更改。因客观条件所限或地质任务所需而变更设计时，变更内容应报审，批准后再实施。
51 仪器的维护与试验
5.1仪器维护 5.1.1 仪器的存放与保养
仪器的存放与保养应注意： a）存放环境应干燥、通风、清洁。 b）存放期间，应每月给仪器通电不少于一次。 ) 仪器应轻拿轻放，防雨防晒。 d) 每日收工后应擦净仪器，保持仪器清洁。
5.1.2 仪器的运输
运输过程中应做到： a）运输时，采取防护措施。 b) 长距离运输时，关闭电源，仪器及附件装人仪器箱内。
5.1.3仪器的出工前检查
每日出工前应检查仪器，保证： a) 仪器的附件（包括电池、探杆、探头等）齐全、完好。 b) 电池电压正常。 c) 可用内存容量充足。 d）时钟时间误差不大于1sc
建筑321---标准查询网 www.jz321.net SY/T 5771-2011
5.2仪器试验 5.2.11 仪器精度要求
在开工前及仪器修理后应进行试验工作，仪器各项精度应满足表3要求。
表3仪器精度限差表
仪器性能
异常总精度
-致性精度 nT 2. 5 2. 0 1. 2 0.8 0.5
系统误差
观测精度 nT 2. 0 1. 5 1. 0 0. 6 0. 4
噪声水平 nT 1. 0 1. 0 0.7 0. 5 0.3
nT 7. 0 5. 0 3. 0 2. 0 1.0 系统误差是确定仪器是否需要进行系统误差校正的门限值，不是判断仪器合格的指标。
nT 1.0 0. 7 0. 5 0. 3 0. 2
5.2.2仪器噪声水平测定 5.2.2.1 选择磁场平缓且不受人文干扰的地方，各仪器间隔20m以上摆放，在日变平稳时段进行秒级同步循环观测，采样时间间隔取10s：观测时间大于20min。 5.2.2.2取不少于100个时刻的观测数据。按公式（1）计算各台仪器的噪声水平：
N
C(Axij - Az)2
(1)
S, :
N". -1
式中： S—第j台仪器的噪声水平，单位为纳特（nT)；
Arij 第i台仪器第i时刻（i=1，，N"）观测值与起算时刻（i=0）观测值o.的差
值，单位为纳特（nT）：
△所有仪器第i时刻与起算时刻观测差值△ri的平均值，单位为纳特（nT）； N"一一时刻个数（不含起算时刻）。
5.2.3仪器观测精度测定 5.2.3.1选择无人文干扰且磁场平缓（10nT～20nT）的地方，建立一条观测路线，设立观测点50 个以上，点距不小于20m，仪器在这些点上做往返观测。 5.2.3.2按公式（2）计算仪器的观测精度：
-
H
(2)
EG
2N
式中：
牛 SY/T5771-2011
EG 仪器观测精度，单位为纳特（nT）；
第i点往、返观测值经日变改正后的差值（i=1，2，"，N），单位为纳特（nT） N- 一观测点数。
5.2.4仪器系统误差测定 5.2.4.1同一工区使用两台以上（含两台）仪器进行普通点采集时，应进行仪器系统误差测定。 5.2.4.2观测点设立要求同5.2.3.1，所有仪器在这些点上按相同的顺序进行单次观测 5.2.4.3按公式（3）计算各台仪器的系统误差：
Ox: N SV
(3)
式中： ox一一某仪器系统误差，单位为纳特（nT）： V一一某仪器在第讠点经日变改正后的磁力值与所有仪器在该点经日变改正后的磁力值的平均值
之差，单位为纳特（nT）。
5.2.4.4系统误差超限的仪器应对磁力值做系统误差改正，即用仪器读数值减去系统误差值作为磁力观测值。下文中的磁力观测值均指经系统误差改正后的磁力值。 5.2.5仪器一致性测定 5.2.5.1同一工区使用两台以上（含两台）仪器进行普通点采集时，应进行仪器一致性测定。 5.2.5.2观测点设立要求同5.2.3.1，各台仪器在这些点上按相同的顺序做往返观测。 5.2.5.3按公式（4）计算仪器一致性精度：
ZV
(4)
N2M.N-N
EY
式中： Ey- 仪器一致性精度，单位为纳特（nT） Vi.j -第讠台仪器在第讠点往或返的经日变校正的观测值与所有仪器在该点的经日变校正后的
-
观测值的平均值之差，单位为纳特（nT）；
M 一仪器台数。 6 资料采集 6.1 日变站设立、联测和日变观测 6.1.1日变站的设立
日变站应符合下列条件： a）位于平稳磁场区内，附近无磁性干扰物，并远离建筑物和工业设施。 b) 在半径2m及高差0.6m范围内磁场变化量不超过设计异常总精度的1/2。 c) 日变站的控制范围见表4。超过规定时应设日变分站。并通过联测求取其基本场值。 d) 磁力日变站应测定坐标和高程。
5
