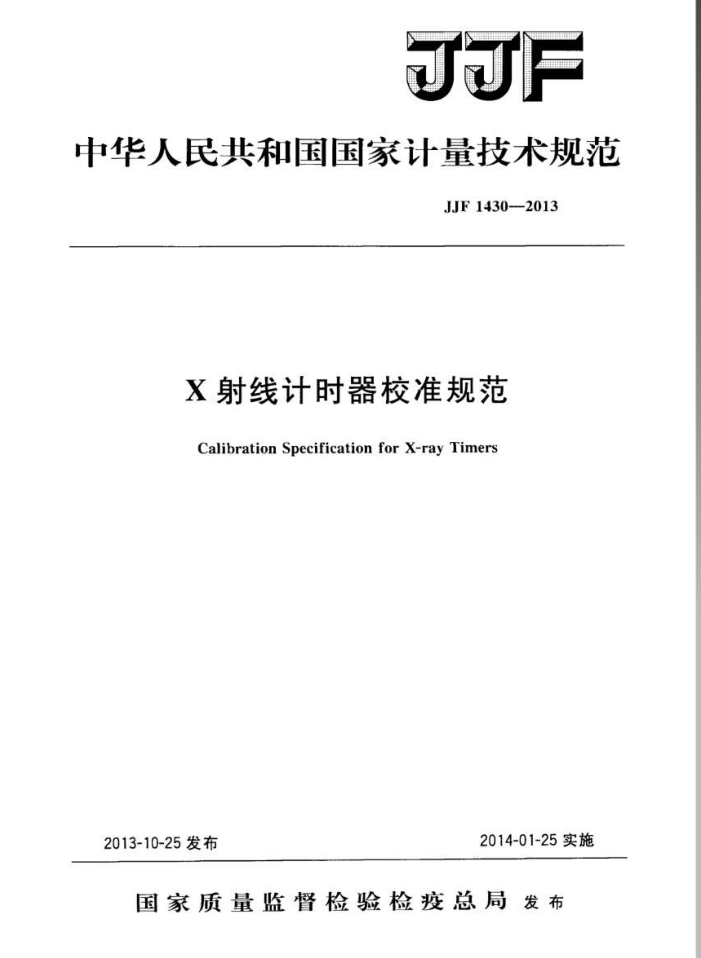

F
中华人民共和国国家计量技术规范
JJF14302013
X射线计时器校准规范
Calibration Specification for X-ray Timers
2014-01-25实施
2013-10-25发布
国家质量监督检验检疫总局发布 JJF1430—2013
X射线计时器校准规范 Calibration Specification for X-ray Timers
JJF1430—2013
归口单位：全国时间频率计量技术委员会起草单位：河南省计量科学研究院
广西壮族自治区计量检测研究院
本规范委托全国时间频率计量技术委员会负责解释 JJF1430—2013
本规范主要起草人：
崔广新（河南省计量科学研究院）黄成伟（河南省计量科学研究院）全学明（广西壮族自治区计量检测研究院）
参加起草人：
杜建国（河南省计量科学研究院）
植维坚（广西壮族自治区计量检测研究院） JJF1430—2013
目 录
引言 1 范围· 2 引用文件 3术语和计量单位· 3.1 照射时间 3.2 加载时间 3. 3 灵敏度 4 概述 5 计量特性· 5.1 时间间隔· 5.2 脉冲计数 5.3 灵敏度 6校准条件… 6.1环境条件 6.2 测量标准及其他设备 7校准项目和校准方法 7.1 外观检查· 7.2 电信号测量校准· 7.3X射线信号测量校准 8 校准结果表达 9复校时间间隔… 附录A 校准证书内页格式附录B 测量结果不确定度评定附录C 参考校准方法附录D 加载信号取样方法
(I) (1) (1) (1) (1) (1) (1) （2) (2) (2) (2) (2) (2) (2) (3) (4) (4) (4) （5） (6) (7) (8) (11) (14) (15)
.
.
.
1 JJF14302013
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》编制。 本规范参考了GB9706.3一2000《医用电气设备第2部分：诊断X射线发生装置
的高压发生器安全专用要求》和YY/T0106一2008《医用诊断X射线机通用技术条件》 中加载时间技术要求和X射线计时器的通常技术指标编写。
本规范为首次制定。
1 JJF1430——2013
X射线计时器
1范围
本规范适用于有电信号接口的X射线计时器的校准。
2 引用文件
本规范引用了下列文件： GB9706.32000医用电气设备第2部分：诊断X射线发生装置的高压发生器
安全专用要求
YY/T0106-—2008医用诊断X射线机通用技术条件凡是注日期的引用文件，仅注日期的版本适用于本规范：凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3术语和计量单位 3.1照射时间irradiationtime
也称辐照时间。X射线机的照射持续时间，通常是辐射量率超过某一规定水平的时间，计量单位毫秒，单位符号ms。
注：照射时间通常是依据测量加较时间而得到的。 3.2加载时间loadingtime
将阳级输入功率加于X射线管的时间。通常指X射线管电压初次上升到峰值的 75%时起至最后下降到相同值时止的时间间隔，计量单位毫秒，单位符号ms。
注： 1对于在一个电子管中成X射线管中通过使用栅极的高电压的电子开关控制的加载系统中，
加裁时间可以按照限时装置从产生开始加载信号时起到限时装置产生终止加载信号时止的时间间隔加以确定。
2对于二个在高压电路绕组中或者在X射线管灯丝的加热电路中通过模报开关控制的加载系
统中，加载时间可以按照X射线管电流初次上升到峰值的25%时起到X射线管电流最后下降到相同值时止的一段时间间隔加以确定。
3.3灵敏度 sensitivity
X射线计时器能正常工作且测量误差满足要求的最小测量信号值，注： 1 电信号直流灵敏度指毫秒模式测量时输入X射线计时器方波信号幅度峰峰值最小值，计量
单位为伏，单位符号V： 2 电信号交流灵敏度指脉冲计数模式测量时输入X射线计时器单相半波流或全波整流信号
整流前相同峰值正弦交流电信号的有效值，计量单位为伏，单位符号V： 3X射线信号灵敏度指使X射线计时器能正常工作的最小X射线功率，计量单位为千伏，毫
安，单位特号kV、mA。
1 JJF1430—2013
4概述
X射线计时器（以下简称计时器）是用来测量X射线机照射时间的计量仪器，表现为单一功能的照射时间计时器或多功能产品中的照射时间测量功能，也称为X射线脉冲计数器/计时器（X-raypulsecounter/timer）、X射线脉冲计数器/曝光时间表（X raypulsecounterandexposuretimemeter）等，计时器也可作为通用时间间隔测量仪和脉冲计数器使用。计时器原理如图1所示，一般由X射线探测器、信号调理电路、 功能选择、计数器、显示器、控制部分等组成。计时器测量直流、电容放电、三相交流、高频X射线机照射时间时，用毫秒值记录照射时间，测量半波整流、全波整流单相交流X射线机照射时间时，用脉冲数记录照射时间。
电信号接口 信号调理
计数器
功能选择
信号调理
控制部分
显示器
X射线探测器
图1计时器原理
5计量特性 5.1时间间隔
测量范围：（1~6000）ms；最大允许误差：士2%×T或1ms，取较大值；分辨力：≤1ms; 其中T为测量时间。
5.2脉冲计数
计数范围：（1999）脉冲：最大允许误差：土1脉冲。
5.3灵敏度
电信号：直流 65 V;
交流 65V.
X射线信号：射线束与探测器截面垂直目标区50cm处 70kV,50mA 注： 1以上指标不是用于合格性判别，仅供参考。 2计量特性以产品技术指标为准。
6楼 校准条件 6.1环境条件 6.1.1环境温度：（15~28)℃。 6.1.2相对湿度：30%~75%。 2 JJF1430—2013
6.1.3电源
电压：220（1±5%）V；频率：50（1±1%）Hz。
6.1.4无影响正常工作的机械振动和电磁干扰。 6.2测量标准及其他设备 6.2.1时间间隔发生器
a）时间间隔范围：1ms~10000ms b）最大允许误差：优于土0.01ms； c）分辨力：
不大于1ms或能给出需要的时间间隔测量点。
6.2.2数字存储示波器（以下简称示波器）
a）带宽：≥20MHz； b）时间间隔测量最大允许误差
1ms~500ms：优于±0.1ms >500ms：士（0.01%×t十0.1）ms，式中为时间间隔测量值。
c）记录长度：≥100k采样点。 d）有高分辨力采集模式或垂直分辨力≥11位。
6.2.3稳定直流电源（以下简称直流电源）
a）输出电压：60V~130V； b）纹波：≤2%。
6.2.4函数信号发生器
a）输出频率准确度：优于1×10-*； b）输出幅度：>2V（rms）： c）失真度：≤0.5%； d）具备正弦波半波整流和全波整流信号； e）具有猝发信号输出功能。
6.2.5工频电压放大器（以下简称放大器）
a）输出幅度：（60130）V（rms）； b）输出正弦波信号失真度：≤2%； e）负载阻抗：<1kQ； d）具有正弦波半波整流和全流整流信号放大功能，
6.2.6闭合/分断开关（以下简称开关）
a）能以时间间隔发生器输出电平脉冲为控制信号闭合电路，未加控制信号时开关触点处于常开状态；
b）动作时间（包括闭合和分断）：优于士0.1ms； c）闭合/分断能力：≥300V（rms）； d）接人电路后对电路功率因数无影响； e）接通电阻：<0.2Q；
3 F
