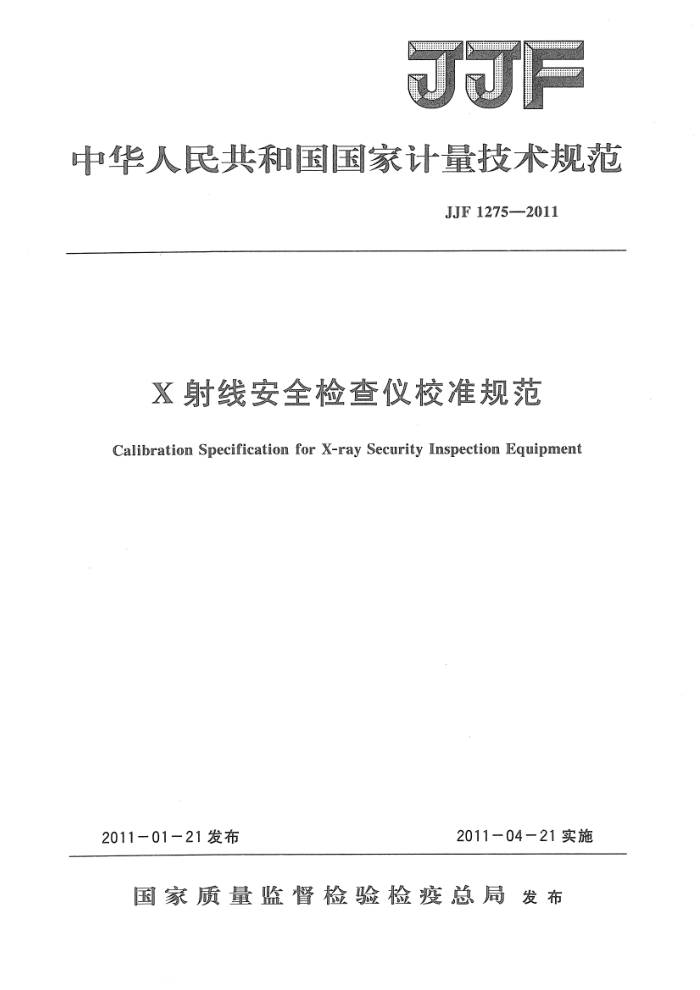

JF
中华人民共和国国家计量技术规范
JJF1275—2011
X射线安全检查仪校准规范
Calibration Specification for X-ray Security Inspection Equipment
2011-04-21实施
201101-21发布
国家质量监督检验检疫总局发布 JJF1275—2011
X射线安全检查仪校准规范
Calibration Specification for X-ray Security Inspection Equipment
JJF1275-2011
本规范经国家质量监督检验检疫总局于2011年1月21日批准，并自 2011年4月21日起施行。
归口单位：全国电离辐射计量技术委员会主要起草单位：中国测试技术研究院
上海市计量测试技术研究院福建省计量科学研究院
参加起草单位：辽宁省计量科学研究院
本规范由全国电离辐射计量技术委员会负责解释 JJF1275—2011
本规范主要起草人：
杨 勇 (中国测试技术研究院) 董旭 (福建省计量科学研究院) 唐方东（上海市计量测试技术研究院）范杰 (中国测试技术研究院) 何林锋（上海市计量测试技术研究院）
参加起草人：
刘 剑（辽宁省计量科学研究院） JJF1275—2011
目 录
1 范围· 2 引用文件， 3术语和计量单位 3.1术语· 3.2计量单位 4 概述… 5计量特性· 5.1 图形分辨力 5.2 穿透力. 5.37 材料分辨力 5.4泄漏辐射 6 校准条件 6.1环境条件. 6.2测量标准及其他设备 7 校准项目与校准方法 7.1图形分辨力 7.2穿透力…· 7.3材料分辨力· 7.4泄漏辐射 8 校准结果表达· 9 复校时间间隔· 附录A 测试体A，和A2结构图
(1) (1.) (1) (1) （1) （2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (4) (4) (5) (5) (6) (8) (9) (10) (11)
..
.
.
.
...
附录B 测试体B结构附录C 散射体附录D 校准证书内页推荐格式附录E 泄漏辐射测量结果不确定度评定示例 JJF1275—2011
X射线安全检查仪校准规范
1范围
本规范适用于X射线安全检查仪（以下简称安检仪）的校准，不适用于便携式X 射线安检仪和大型集装箱X射线检查系统的校准。 2引用文件
本规范引用下列文件： JJF1035一2006电离辐射计量术语及定义 GB15208.1一2005微剂量X射线安全检查设备第1部分：通用技术要求 GB/T15208.2一2006微剂量X射线安全检查设备第2部分：测试体 GBZ127—2002X射线行李包检查系统卫生防护标准使用本规范时，应注意使用上述引用文件的现行有效版本。
3术语和计量单位 3.1术语 3.1.1线分辨力wiredisplay
安检仪能分辨单根实芯铜线的能力。一般用线的标称直径（mm）或对应线号（AWG）表示。 3.1.2穿透分辨力usefulpenetrationresolution
安检仪分辨规定铝阶梯下单根实芯铜线的能力。一般用线的标称直径（mm）或对应线号（AWG）表示。 3.1.3灰度分辨grayleveldifferentiation
安检仪分辨同种材料、不同厚度被检物品的能力。一般用铝阶梯的阶梯数表示。 3.1.4材料分辨material differentiation
能量分辨型安检仪分辨具有相同X射线衰减能力、不同等效原子序数物质的能力。 3.1.5有机物分辨organicdifferentiation
能量分辨型安检仪分辨有机物的能力，一般用可分辨有机物阶梯的厚度来表示。 3.1.6无机物分辨inorganicdifferentiation
能量分辨型安检仪分辨无机物的能力，一般用可分辨钢阶梯的厚度来表示。 3.1.7有效材料分辨usefulmaterialdifferentiation
能量分辨型安检仪分辨规定厚度钢阶梯下具有不同等效原子序数物质的能力。 3.1.8泄漏辐射leakageradiation
穿过屏蔽体的电离辐射束。
3.2计量单位
泄漏辐射的单位：戈［瑞］每小时；符号：Gy。h-1。
1 JJF1275—2011
4概述
安检仪是指一种利用X射线进行现场安全检查的装置，通过测量穿过被检查物品的X射线强度与能谱分布，生成被检查物品图像或提供材料信息，据此可对被检查物品材料进行判别。安检仪主要由X射线发生器、成像设备和控制系统等组成。 5计量特性 5.1图形分辨力 5.1.1线分辨力
安检仪能分辨对应线号为AWG32（0.202mm）的单根实芯铜线。 5.1.2穿透分辨力
安检仪能分辨厚度为9.5mm，15.9mm和22.2mm铝阶梯下对应线号为AWG24 （0.511mm）的单根实芯铜线。 5.1.3空间分辨力
安检仪能分辨直径为2.0mm的线对。 5.2穿透力
安检仪应具有符合要求的分辨力。根据使用要求的不同，安检仪的穿透力分为以下几类，见表1。
表1穿透力分类
C类穿透力不低于4
B类穿透力不低于25
A类穿透力不低于38
类别钢板厚度/mm
5.3材料分辨力 5.3.1灰度分辨
安检仪能分辨厚度为1mm~60mm、厚度差不小于1mm的铝阶梯。 5.3.2有机物分辨（多能型适用）
安检仪能分辨厚度为1mm、3mm和5mm的ABS塑料板，使其呈现不同饱和度的橙色。同时安检仪应能分辨厚度为80mm和120mm的有机玻璃（聚甲基丙烯酸甲酯），使其呈现不同饱和度的橙色。 5.3.3混合物分辨（多能型适用）
安检仪能分辨厚度为1mm～60mm的铝，使其呈现不同饱和度的绿色。 5.3.4无机物分辨（多能型适用）
安检仪能分辨厚度为0.2mm～14mm的钢，使其呈现不同饱和度的蓝色。 5.3.5材料分辨（多能型适用）
安检仪能分辨具有相同X射线衰减能力、不同等效原子序数的三种材料样本，并使PVC板呈现绿色，使得模拟物板和尼龙6板呈现不同饱和度的橙色。 5.3.6有效材料分辨（多能型适用）
安检仪能分辨1.5mm、2.0mm和2.5mm三种厚度钢板后面的、具有相同X射
2 JJF1275—2011
线衰减能力、不同等效原子系数的三种材料样本，使其分别呈现不同饱和度的各种绿色和蓝色。 5.4泄漏辐射
安检仪距离仪器表面5cm处（包括行包的人口、出口处），泄漏辐射不大于5× 10-6 Gy。h-1。
注：以上所有指标不是用于合格性判别，仅提供参考。 6校准条件 6.1环境条件
E
6.1.1环境温度：(5~40)℃%snOH 6.1.3大气压力：（80~106）kPa
6.1.2相对湿度：30%~75%
O
6.1.4仪器不应受到影响使用的震动和电磁场于扰； 6.1.5周围环境剂量当量率不超过0.25uSv/h（高本底地区除外） 6.2测量标准及其他设备 6.2.1性能模体
性能模体分为测试体A1、Az（见附录A）和B（见附录B）。 6.2.2防护水平射线辐射测量仪
一级X射线辐射防护仪表，其空气比释动能率分辨力不大于0.1uμGy·h-1 6.2.3散射体
AST D
散射体由软质木材（白松）制成（见附录C)。 校准项目与校准方法
77
O
Ae
7.1图形分辨力
安检仪正常运行，测试体A，或Az放置在检测区域传送带上的最佳位置，测试体平面垂直于射线发射方向，并尽量靠近放射源或者球管，同时允许采用图像处理工具以得到最佳测试体的图像（这点对以下各个性能指标校准皆适用自测X射线图像。 7.1.1线分辨力
如果可以看到未被铝阶梯遮挡的铜线的大部分，则认为安检仪能分辨此铜线。 7.1.2穿透分辨力
如果可以看到被铝阶梯遮挡的铜线的大部分，则认为安检仪能分辨此铜线。 7.1.3空间分辨力
如果水平或垂直线对的全部4条铜线都能区分开，则认为安检仪可分辨此水平或垂直线对。 7.2穿透力
目测显示器中测试体A，或A，的X射线图像，判断安检仪能分辨的圆形铅块所对应钢阶梯的最大数字值即为安检仪能穿透的钢板的厚度值。如果可以看到被钢板遮挡的圆形铅块的绝大部分，则认为安检仪能穿透此钢阶梯。
3 JJF1275—2011
7.3材料分辨力（本项检测适用于能量分辨型安检仪）
安检仪正常运行，测试体B放置在检测区域传送带上的最佳位置，测试体平面垂直于射线发射方向，并尽量靠近放射源或者球管，同时允许采用图像处理工具以得到最佳测试体的图像（这点对以下各个性能指标校准皆适用），目测X射线图像。 7.3.1有机物分辨
记录安检仪能够分辨的ABS塑料板和有机玻璃厚度值情况。如果通过不同的饱和度的橙色可以将相邻的有机物样本区分开，则认为安检仪能分辨。 7.3.2灰度/混合物分辨
记录安检仪能分辨的铝阶梯的阶梯数量和灰度（或者颜色）。如果可以将铝阶梯样本的相邻阶梯区分开，使其呈现不同深浅的灰度（或者使其呈现不同饱和度的绿色），则认为安检仪能分辨。 7.3.3无机物分辨
记录安检仪能够分辨的钢的厚度值和颜色。如果通过不同饱和度的蓝色可以将钢阶梯样本的相邻阶梯区分开，则认为安检仪能分辨。 7.3.4材料分辨
观察安检仪是否能够使得图像中不同材料呈现相应的绿色和橙色，记录材料和相对应的颜色情况。 7.3.5有效材料分辨
记录安检仪能够分辨的样品区域数。如能分辨9个区域中的6个区域，则认为安检仪能分辨。
以上图像的评价，建议采用奇数个评判人员进行评价。 7.4泄漏辐射
设置在最高工作电压和相应的最大束流下工作，在检测通道内放入散射体，距安检仪表面（包括前后及侧面）5cm处共选择5个测量点，用防护水平X辐射测量仪进行 X射线泄漏剂量率测量。
在上述规定条件下，每个点测量10次取平均，然后按照式（1）计算得出结果，取其中最大值为该安检仪的泄漏辐射。
K=M×N×Kp
(1)
式中：K -X射线泄漏空气比释动能率，uGy。h-1
M一—X射线泄漏空气比释动能率测量示值，uGy·h-1； N——X射线泄漏空气比释动能率校准因子； KTP 电离室型探测器温度、气压密度修正。其计算公式为
Krp =(27:15±) (101. 3)
(2)
293.15
0
式中：t 检定时室内温度，℃；
p——检定时室内气压，kPa。 注：当安检仪的工作电压和束流不可调整或无需调整时，可采用正常工作条件测量。
