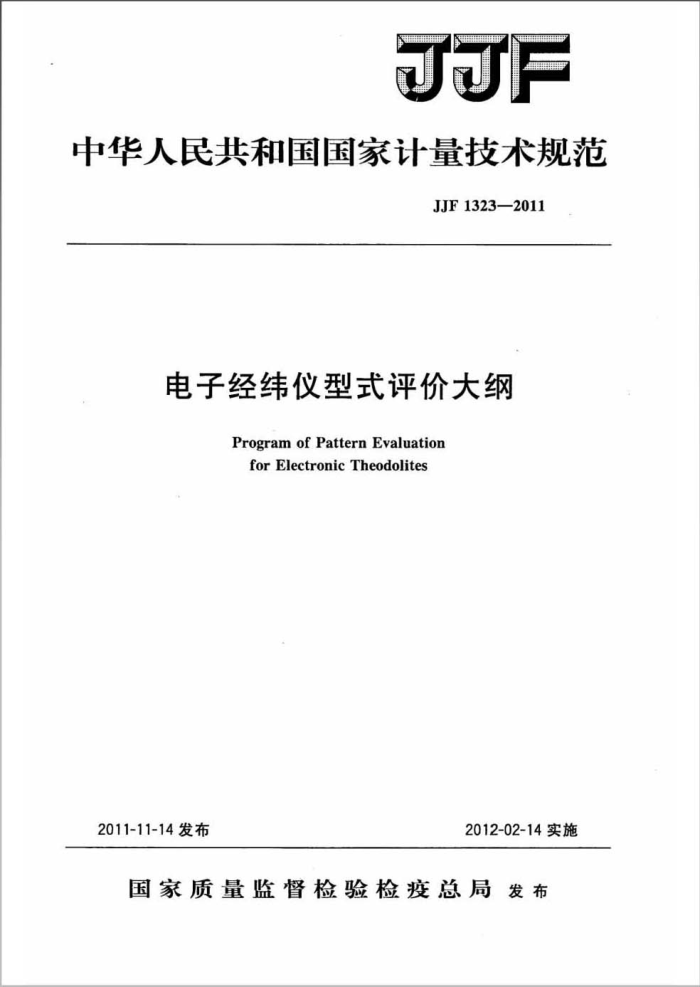

JJF
中华人民共和国国家计量技术规范
JJF1323—2011
电子经纬仪型式评价大纲
Program of Pattern Evaluation for Electronic Theodolites
2011-11-14发布
2012-02-14实施
国家质量监督检验检疫总局发布 JJF1323—2011
电子经纬仪型式评价大纲
JJF1323—2011
ProgramofPatternEvaluation
for Electronic Theodolites
本规范经国家质量监督检验检疫总局于2011年11月14日批准，并自
2012年2月14日起施行。
归口单位：全国几何量长度计量技术委员会主要起草单位：河北省计量监督检测院参加起草单位：国家光电测距仪检测中心
北京博飞仪器股份有限公司
本规范委托全国几何量长度计量技术委员会负责解释 JJF1323—2011
本规范主要起草人：
郝彦彬（河北省计量监督检测院）翟正光（河北省计量监督检测院）王少平（河北省计量监督检测院）
参加起草人：
方爱平（国家光电测距仪检测中心）刘德斌（北京博飞仪器股份有限公司） JJF1323—2011
目录
引言 1 范围· 2 引用文件· 3 概述· 4法制管理要求 4.1 计量单位· 4.2计量法制标志和计量器具标识.. 4.3 提供审查的技术文件 4.4 试验样机 5计量要求 5.1 望远镜的分辨力 5.2 望远镜放大率 5. 3 望远镜物镜有效孔径 5.4 水准器轴与竖轴的垂直度 5.5 照准部旋转正确性 5.6 视准轴与横轴的垂直度 5.7 横轴与竖轴的垂直度… 5.8 竖直度盘指标差 5.9 补偿器性能 5.10 望远镜调焦运行误差 5.11 对中器的对中误差 5.12 一测回水平方向标准偏差 5.13 一测回竖直角测角标准偏差 6 通用技术要求 6.1 外观及一般功能· 6.2 望远镜竖丝的铅垂度 6.3工作温度试验 6.4运输、环境试验· 6.5 电磁兼容试验 6.6外壳防护能力试验 7 型式评价项目一览表 8 试验项目的试验方法和条件 8.1法制管理要求
(I) (1) (1) (1) (1) (1) (1) (2) (2) （2） (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) （3) (3) (3) （3) (3) （4) (4) (4) (5) （5) (5) (6) (6)
.
L
中
..
1 JJF1323——2011
8.2计量要求试验 8.3通用技术要求试验 . 9型式评价结果的处理 10型式评价原始记录格式附录A电子经纬仪型式评价试验记录格式
(7) (20) (25) (26) (27)
..
..
Ⅱ JJF1323—2011
引言
本大纲是依据JJF1016一2009《计量器具型式评价大纲编写导则》和JJF1015- 2002《计量器具型式评价和型式批准通用规范》而形成的。
本大纲在试验项目和试验程序上引用了JJG414《光学经纬仪》、JJG100《全站型电子速测仪》、GB/T3161一2003《光学经纬仪》的规定，在试验设备的要求上引用了 JJG949—2000《经纬仪检定装置》的规定。
Ⅲ JJF1323—2011
电子经纬仪型式评价大纲
1范围
本型式评价大纲适用于准确度等级为I、Ⅱ、Ⅲ、IV级的电子经纬仪的型式评价。 2引用文件
JG100全站型电子速测仪 JJG414光学经纬仪 JJG949-—2000经纬仪检定装置 GB/T2423.4一2008电工电子产品环境试验第2部分：试验方法 试验Db
交变湿热（12h+12h循环）
GB/T3161—2003光学经纬仪 JB/T93291999仪器仪表运输、运输贮存基本环境条件及试验方法上述文件中的条款通过本大纲的引用而成为本大纲的条款，凡是注日期的引用文
件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用本大纲，然而鼓励根据本大纲达成协议的各方研究是否可适用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本大纲。
3概述：
电子经纬仪（以下简称经纬仪）是具备自动补偿、电子测角，带有数字显示的测角仪器。
该类仪器主要用于国家三等、四等导线测量及三角控制测量、矿山、铁路、公路、 桥梁、农田、水利等方面的工程测量工作，也可用于大型机械设备的安装。
其准确度等级以仪器标称的一测回水平方向标准偏差m来划分，见表1。
表1准确度等级分类
仪器等级标准偏差范围（"）
1 1.0 I m<1.0
IⅡI 2.0 IV 6.0 4 法制管理要求
4.1计量单位
经纬仪应采用法定计量单位。 4.2计量法制标志和计量器具标识
经纬仪应标明制造厂（或厂标）、型号及出厂编号，国产经纬仪必须有计量器具制造许可证编号（新产品可留有相应位置）及MC标志。带有激光器的经纬仪应在显著位置注有警告性标志。
1 JJF1323—2011
4.3 提供审查的技术文件
样机照片；产品标准（含检验方法）；总装图、电路图和主要零部件图；使用说明书；按照产品标准全项所做的试验报告。
4.4试验样机
申请单位应提供自已生产的样机。申请单位可以按单一产品提出申请，也可以按系列产品提出申请。凡按单一产品申请的，一般情况下应提供三台样机；按系列产品申请的，每个系列产品中抽取三分之一有代表性的规格产品，每种规格提供试验样机的数量，按申请单一产品的原则执行。按以上原则，数量太多的，可适当减少样机数量。具有代表性的规格，由受理申请政府计量行政部门与承担试验的技术机构根据申请单位提供的技术文件确定。 5计量要求 5.1望远镜的分辨力
望远镜十字丝中心附近分辨力不得大于按公式（1）计算的值：
120×k
(1)
D
式中：α——分辨力，（"）；
D望远镜物镜有效孔径，mm； k——系数，倒像采用k=1.2，正像采用k=1.4。
5.2望远镜放大率
望远镜实际放大率与其标称值之偏差的下限值应不超过所规定名义值的5%。 5.3望远镜物镜有效孔径
望远镜物镜实际有效孔径与其标称值之偏差的下限值应不超过所规定名义值的5%。 5.4水准器轴与竖轴的垂直度
经纬仪整平后，圆水准器气泡应居中，水准器轴与竖轴垂直度偏差不大于长水准器分度值的1/2。 5.5照准部旋转正确性
照准部旋转正确性应符合表2的要求。 5.6视准轴与横轴的垂直度
视准轴与横轴的垂直度应符合表2的要求。 5.7横轴与竖轴的垂直度
横轴与竖轴的垂直度应符合表2的要求。 5.8竖直度盘指标差
.
竖直度盘指标差应符合表2的要求。
2 JJF
