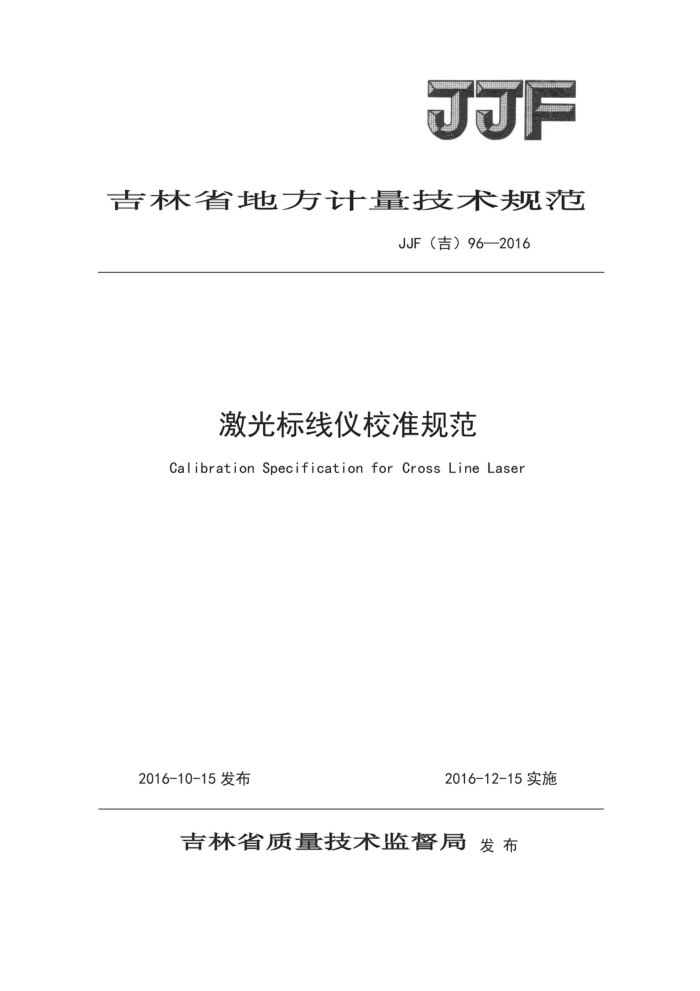

JJF
吉林省地方计量技术规现范
JJF（吉）96—2016
激光标线仪校准规范 Calibration Specification for CrossLineLaser
2016-10-15发布
2016-12-15实施
吉林省质量技术监督局发布 JJF（吉）96—2016
激光标线仪校准规范
JJF(吉)96—2016 ..+
CalibrationSpecificationfor
Cross Line Laser
归口单位：吉林省质量技术监督局
主要起草单位：吉林省计量科学研究院
参加起草单位：中国科学院长春光学精密机械与物理研究所
本规范由吉林省计量科学研究院负责解释 JJF(吉)96—2016
本规范主要起草人：
黄雷（吉林省计量科学研究院）窦艳红（吉林省计量科学研究院）穆丽红（吉林省计量科学研究院）赵欣（吉林省计量科学研究院）
参加起草人：
刘贵忠（中国科学院长春光学精密机械与物理研究所） JJF（吉）96—2016
目录
引言
(II) .(1) .(1) ...(1) .(1) .(1) ...(1) ..(1) ...(2) .(2) ...(2) ..(2) ..(2) ...(3) ...(3) ...(4) ..(4) ....(5) ..(6)
范围 2 引用文件， 3 概述， 4 计量特性， 4.1 标线仪水平标线示值误差. 4.2 标线仪垂直标线示值误差， 4.3 标线仪自动安平范围. 5 校准条件， 5.1 环境条件 5.2 校准项目和标准器及配套设备， 6 校准项目和校准方法 6.1 标线仪水平标线示值误差 6.2 标线仪垂直标线示值误差 6.3 标线仪自动安平范围 7 校准结果的表达 8 复校时间间隔附录A：校准记录格式... 附录B：校准证书的内容附录C：标线仪垂直标线示值误差测量结果不确定度的评定
1
.(7) JJF（吉）962016
引言
本规范依据JJF1071-2010 《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》为基础性系列规范进行制定。
本规范为首次发布。
II JJF（吉)96—2016
激光标线仪校准规范
1 范围
本规范适用于激光标线仪的校准。 2 引用文件
JJF1166—2007 激光扫平仪凡是注日期的引用文件，仅注日期的版本适用于本规范。
3概述
激光标线仪（又称激光投线仪或墨线仪）是一种提供自动安平的三维激光线的仪器，原理是利用激光束通过柱透镜或玻璃棒形成扇形激光面，再经投射而形成水平和/或铅垂激光线，多用于室内装修装潢等领域。
激光标线仪（以下简称标线仪）结构形式见如图1、图2所示。
图1激光标线仪控制面板
图2激光标线仪总体结构示意图
1-垂直激光出射窗2-微调手轮3-开关4-基座 5-水平激光出射窗6-垂直激光出射窗7-圆水泡
1-调制指示灯2-调制键3-面板4-V1、V2控制键
5-电源指示灯6-圆水泡7-水平激光按钮
4计量特性 4.17 标线仪水平标线示值误差
标线仪水平标线最大允许误差：土1mm/5m。 4.2标线仪垂直标线示值误差
标线仪垂直标线最大允许误差：土1mm/5m。 4.3标线仪自动安平范围
自动安平范围应大于或等于出厂自动安平范围。
1 JJF（吉)96—2016
注：以上指标不是用于合格性判定，仅供参考。 5校准条件 5.1环境条件 5.1.1校准时实验室的温度应为20℃±5℃。 5.1.2校准时环境应避免空气抖动，远离磁场干扰，各标尺之间应无视场遮挡，测量时应避免阳光直射。 5.2 校准项目和测量标准及其他设备。
校准项目、测量标准及其他设备见表1。
表1校准项目和测量标准及其他设备校准项目
序号 1 2 3
测量标准及其他设备
水平标线示值误差垂直标线示值误差
标尺MPE：±0.1mm
二维倾斜台倾斜范围≥3° 水平回转工作台旋转范围0～360°
自动安平范围
注：允许用能够满足测量不确定度要求的其它设备进行测量。 校准项目和校准方法
6
校准前，首先检查标线仪的外观、各部件功能，待测量仪开机进入稳定的工作状态且确认无影响计量特性的因素后进行校准。 6.1水平标线示值误差
水平标线示值误差包括标线在工作距离内高度不一致误差，标线的倾斜误差和标线的弯曲误差。 6.1.1标线在工作距离内高度不一致误差
在间距为5m的开阔场地两端竖立两根标尺，标线仪放在两标尺中间位置的三脚架上。将仪器调平，并打开水平和竖直激光，将十字交点打在标尺杆A上，记录下α1点数值；旋转仪器180°（如激光标线仪没有水平旋转功能，可利用校准装置的水平回转工作台旋转），将十字交点打在标尺杆B上，记录下b1点数值。移动三脚架，使仪器与标尺杆A间距在0.5m～1m之间，将十字交叉点打在标尺杆A上，记录下a2点的数值，再次旋转仪器180°，将十字交叉点打在标尺杆B上，记录下b点的数值，如图3。则标线在工作距离内高度不一致误差为：
ej=（a1-a2）-(bi-b2)
2 JJF（吉)96—2016 标尺B 标尺A
标尺A
5m
标尺B
5m
2,5
2.5m
b
图3检测水平标线在工作距离内高度不一致误差示意图
6.1.2标线倾斜与弯曲误差
找一平整墙面，在水平方向上垂直悬挂四只标尺，相邻标尺间距离在0.8m～1.2m 之间，各标尺中心高差不大于0.2mm，架设标线仪（标线仪与最远端标尺距离约为5m），调平仪器。打开激光器输出水平激光束，分别在四只标尺上读出每点高度。最高点与最低点的高差e2为此标线仪标线倾斜与弯曲的综合误差，见图4。
标线仪水平标线示值误差为e与e2绝对值最大点相对应的示值误差。
标R
标R
SE
%
图4检测水平标线倾斜与弯曲误差标尺位置示意 图5检测垂直标线示值误差标尺位置示意图
6.2标线仪垂直标线示值误差
垂直标线示值误差包括标线的倾斜误差与标线弯曲误差。 找一平整墙面，在垂直方向上水平悬挂四只标尺，相邻标尺间距离在0.8m～1.2m
之间。各标尺中心在水平方向误差不大于0.2mm，架设标线仪（标线仪与最远端标尺的距离为5m），调平仪器。打开激光器输出垂直激光束，分别在四只标尺上读出数值。其中最大值与最小值之差e为此标线仪垂直标线示值误差，见图5。 6.3标线仪自动安平范围
将被校仪器放置在水平状态下的二维倾斜台上，分别转动二维倾斜台上纵向与横向旋钮，按仪器出厂给出的补偿范围指标，进行前倾、后倾、左倾、右倾，同时记录标线仪报警提示时仪器的补偿范围。
3 JJF
