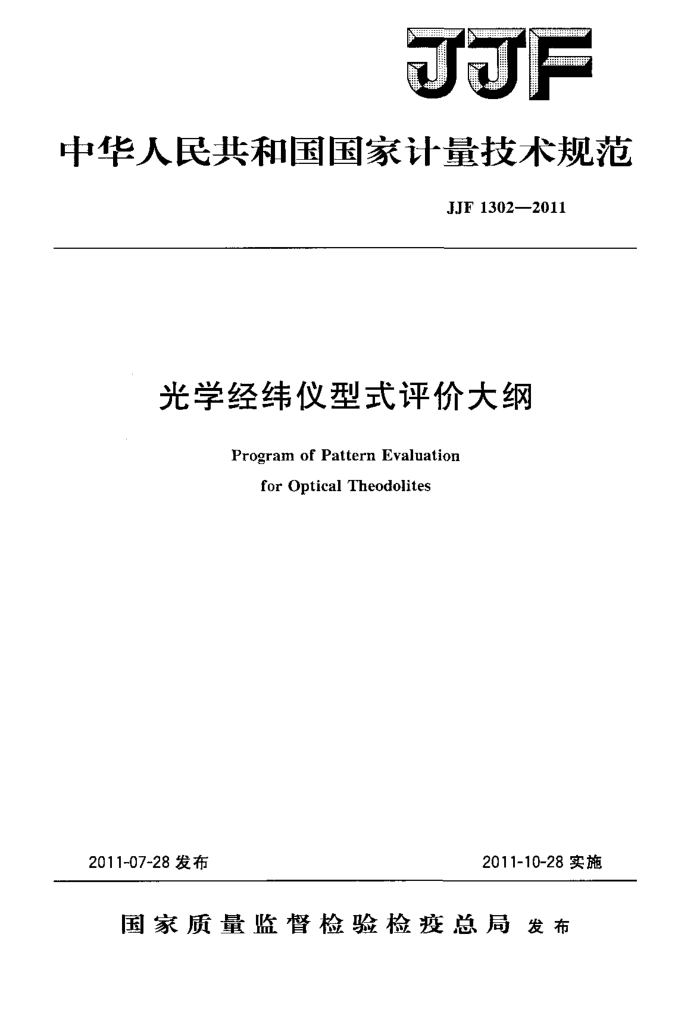

中华人民共和国国家计量技术规范
JJF 1302—2011
光学经纬仪型式评价大纲
Program of Pattern Evaluation
for Optical Theodolites
2011-07-28发布
2011-10-28实施
国家质量监督检验检疫总局发布 JJF1302-2011
光学经纬仪型式评价大纲
JJF1302—2011
Program of Pattern
Evaluation for Optical Theodolites
本规范经国家质量监督检验检疫总局于2011年7月28日批准，并自 2011年10月28日起施行。
归口单位：全国几何量长度计量技术委员会主要起草单位：河北省计量监督检测院参加起草单位：中国航空工业第一集团公司北京长城计量测试技
术研究所北京博飞仪器股份有限公司
本规范由全国几何量长度计量技术委员会负责解释 JJF1302-2011
本规范主要起草人：
谢平（河北省计量蓝督检测院）王少平（河北省计量监督检测院）郝彦彬（河北省计量监督检测院）
参加起草人：
师会生（中国航空工业第一集团公司北京长城计量测试技
术研究所）
刘德斌（北京博飞仪器股份有限公司） JJF1302—2011
目
录
引言 1 范围 2 引用文献 3 概述： 4法制管理要求.. 4.1计量单位· 4.2计量法制标志和计量器具标识： 4.3提供审查的技术文件和试验样机 5计量要求 5. 1 望远镜的分辨力 5. 2 望远镜放大率· 5.3 望远镜物镜有效孔径 5.4 水准器轴与竖轴的垂直度 5. 5 照准部旋转正确性. 5. 6 视准轴与横轴的垂直度· .. 5.7 横轴与竖轴的垂直度 5. 8 竖直度盘指标差·· 5.9 望远镜调焦运行误差 5.10 光学对中器视轴与竖轴同轴度 5. 11 竖直度盘指标自动补偿误差 5.12 一测回水平方向标准偏差 5.13 一测回竖直角测角标准偏差 6 通用技术要求· 6.1外观质量及相互作用·. 6.2 望远镜分划板竖丝的铅垂度： 6.3 工作温度试验 6.4运输、环境试验 7 型式评价项目
() (1) (1) (1 ) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2 ) (2) (2) (2) (2) (2 ) (2) (2) (3) (3) (3) (3) (4) (4 ) (5) (5) (6) (15) (19) (19) (20) 1
**
.
...
试验项目的试验方法和条件 8.1法制管理要求 8.2计量要求· 8.3通用技术要求试验 9 型式评价结果的判定和处理· 10型式评价原始记录格式
8
电
.
附录A视准轴与横轴的垂直度（多齿分度台法） JJF1302—2011
附录B 3一测回水平方向标准偏差（多齿分度台法）附录 C 一测回竖直角测角标准偏差（多目标法）附录D光学经纬仪型式评价原始记录格式
(21) (22) (24)
·.
........
·-
Ⅱ JJF1302—2011
引言
本大纲是依据JJF1016一2009《计量器具型式评价大纲编写导则》和JJF1015一 2002《计量器具型式评价和型式批准通用规范》而制定的
一
本大纲在试验项目和试验程序上引用了JG414-2003《光学经纬仪》 GB/T3161-~2003《光学经纬仪》的规定，在试验设备的要求上引用了JJG949一2000 《经纬仪检定装置》的规定。
Ⅲ JJF1302-2011
光学经纬仪型式评价大纲
1范围
本大纲适用于DJo?、DJ1、DJ2、DJs光学经纬仪的型式评价。
2引用文献
JJG414一2003光学经纬仪 JG949-—2000经纬仪检定装置 GB/T3161—2003光学经纬仪 GB/T2423.4一2008电工电子产品环境试验第二部分：试验方法试验Db：交
变湿热（12h+12h循环）
JB/T9329一1999仪器仪表运输、运输贮存基本环境条件及试验方法使用本大纲时，注意使用上述引用文献的有效版本。
3概述
光学经纬仪（下称经纬仪）是用于测量水平角和竖直角的精密光学仪器。光学经纬
仪按标称-一测回水平方向标准偏差划分有DJo7、DJ1、DJ2、DJ。多个级别 4法制管理要求 4.1计量单位
经纬仪应采用法定计量单位。
4.2计量法制标志和计量器具标识
在经纬仪明显部位，应标注有计量法制标志和计量器具标识，标志、编号和说明应清晰可辨，牢固可靠。 4.2.1计量法制标志
计量法制标志一般包括：计量器具制造许可证编号及（MC标志，新产品可留有相应位置（只对国产仪器）。 4.2.2计量器具标识
计量器具标识一般应包括：仪器名称、生产厂名、型号、制造日期、出厂编号。 4.3提供审查的技术文件和试验样机 4.3.1提供审查的技术文件 4.3.1.1样机照片； 4.3.1.2产品标准（含检验方法）； 4.3.1.3总装图和主要零部件图； 4.3.1.41 使用说明书； 4.3.1.5按照产品标准全项所做的试验报告。 4.3.2提供的试验样机
1 JJF1302-2011
申请单位应提供自已生产的样机。申请单位可以按单一产品提出申请，也可以按系列产品提出申请。凡按单一产品申请的，一般情况下应提供三台样机，按系列产品申请的，每个系列产品中抽取三分之一有代表性的规格产品；每种规格提供试验样机的数量，按申请单一产品的原则执行；按以上原则，数量太多的，可适当减少样机数量。具有代表性的规格，由受理申请的政府计量行政部门与承担试验的技术机构根据申请单位提供的技术文件确定。 5计量要求 5.1望远镜的分辨力
望远镜十字丝中心附近分辨力不得大于按式（1）计算的值：
120XK
(1)
D
式中：α一一分辨力，（");
D-望远镜物镜有效孔径，mm; K一一系数，倒像采用K=1.2，正像采用K=1.4。
5.2望远镜放大率
望远镜实际放大率与其标称值之偏差的下限应不超过标称值的5%： 5.3望远镜物镜有效孔径
望远镜物镜实际有效孔径与其标称值之偏差的下限应不超过标称值的5%。 5.4水准器轴与竖轴的垂直度
经纬仪水准器轴应与竖轴垂直，其垂直度偏差不得超过水准器格值的1/2。 5.5照准部旋转正确性
各级经纬仪照准部旋转正确性不得超过水准器格值的4/5。 5.6视准轴与横轴的垂直度
各级经纬仪视推轴与横轴的垂直度应不超过表1的要求。
5.7横轴与竖轴的垂直度
各级经纬仪横轴与竖轴的垂直度应不超过表1的要求。
5.8竖直度盘指标差
各级经纬仪竖直度盘指标差应不超过表1的要求。 5.9望远镜调焦运行误差
各级经纬仪望远镜调焦运行误差应不超过表1的要求。
5.10光学对中器视轴与竖轴同轴度
光学对中器视轴应与竖轴重合，其同轴度在0.6m～1.5m高度内误差不大于
I mm. 5.11竖直度盘指标自动补偿误差
各级经纬仪竖直度盘指标自动补偿误差应符合表1的要求。
5.12一测回水平方向标准偏差
各级经纬仪一测回水平方向标准偏差应不超过表1的要求。
5.13一测回竖直角测角标准偏差
各级经纬仪一测回竖直角测角标准偏差应不超过表1的要求。
