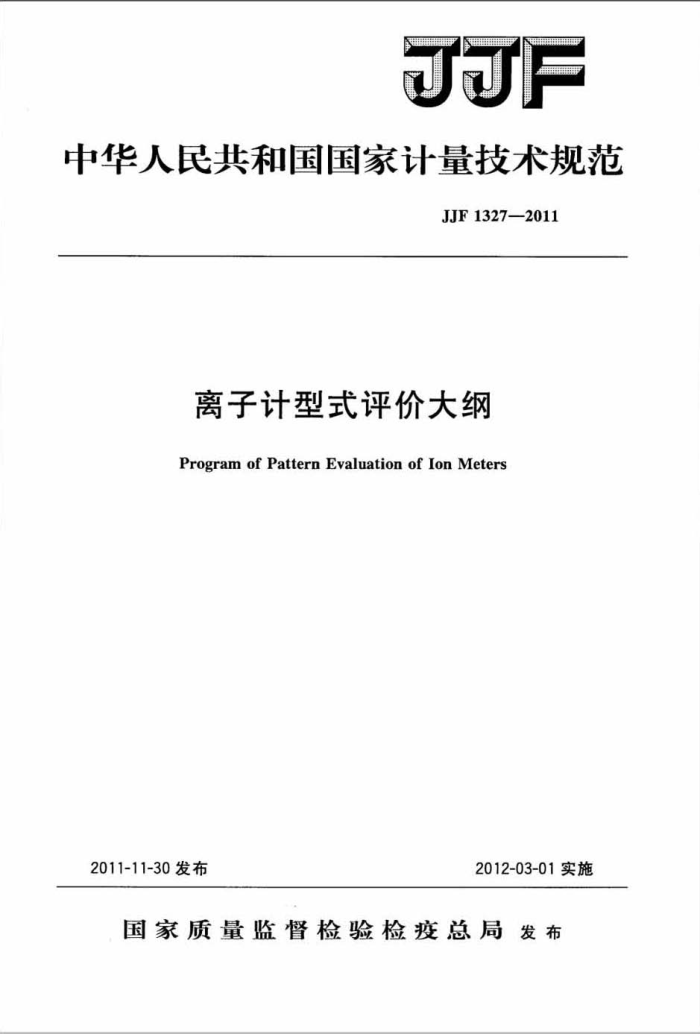

JJF
中华人民共和国国家计量技术规范
JJF1327—2011
离子计型式评价大纲
Programof PatternEvaluation of Ion Meters
2011-11-30发布
2012-03-01实施
国家质量监督检验检疫总局发布 JJF1327—2011
离子计型式评价大纲 ProgramofPattern Evaluationof IonMeters
JJF1327—2011
本规范经国家质量监督检验检疫总局于2011年11月30日批准，并.自
2012年3月1日起施行。
归口单位：全国物理化学计量技术委员会起草单位：中国测试技术研究院
云南省计量测试技术研究院
本规范委托全国物理化学计量技术委员会负责解释 JJF1327—2011
本规范主要起草人：
张毅（中国测试技术研究院）邵志新（中国测试技术研究院）袁礼（中国测试技术研究院）张燕（云南省计量测试技术研究院） JJF1327—2011
目录
1范围· 2
(1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (4) (4) (4) (5) (5) (5) (5) (5) (5) (7) (7) (7) (7) I
引用文件· 3 概述. 4法制管理要求· 4.1计量单位要求 4.2准确度要求..… 4.3计量法制标志和计量器具标识的要求 4.4提供审查的技术文件和试验样机 5计量要求· 5.1 电子单元基本误差 5.2 电子单元测量重复性 5.3 输入电流· 5.4 输入阻抗· 5.5 温度补偿器误差 5.6 温度测量误差 5.7 输出误差· 5.8 稳定性· 5.9 电源电压影响 5.10 环境温度影响 5.11 仪器基本误差 5.12仪器测量重复性 6通用技术要求· 6.1额定工作条件 6.2外观及初步检查 6.3电气安全要求 6.4斜率调节器范围 6.5等电位调节器调节范围 6.6定位调节器调节范围 6.7气候环境要求· 6.8机械环境要求 7型式评价项目一览表· 8试验项目的条件和试验方法.. 8.1法制管理要求· 8.2额定工作条件、外观与初步检查 8.3电气安全要求
.
.
. JJF13272011
(8) (18) (21) (22) (23) (25) (27) (28) (32)
8.4计量要求 8.5通用技术要求.... 9型式评价结果的判定和处理 10型式评价原始记录格式附录A电极电位的理论斜率值
.
.*
附录B输人电位与活度示值换算表附录C输人电位与活度理论值对照表附录D 试验用标准溶液制备方法实例附录E离子计型式评价原始记录参考格式
..
..
.
I JJF1327—2011
离子计型式评价大纲
1范围
本型式评价大纲适用于电极电位法测量溶液中离子活度的离子计的型式评价。
2引用文件
JJG757—2007离子计 GB4793.1一2007测量、控制和实验室用电气设备的安全要求第1部分：通用
要求
GB/T11606-一2007分析仪器环境试验方法上列文件对于本大纲的应用是必不可少的。凡是注日期的引用文件，仅标注日期的
版本适用于本大纲。凡是不标注日期的引用文件，其最新版本（包括所有的修改单）适用于本大纲。
3概述
离子计是一种用于测量溶液中离子活度的电化学分析仪器。离子计主要由电计和测量电极两部分组成。电计由阻抗转换器、电位放大器、功能调节器和显示器组成，测量电极包括离子选择电极和参比电极。离子选择电极将溶液中的离子活度转换为电位，根据能斯特公式求出溶液中离子活度。利用离子计测量溶液中离子活度时，都采用比较法测量，首先通过测量由标准溶液、离子选择电极与参比电极构成电池的电动势，对离子计进行校准，然后用同一对电计测量待测溶液，电池的电动势可以直接显示为电位（mV）值，也可以经电计转换后显示为离子活度（pX）值或浓度（mol/L、g/L、mol/ kg）值。
4法制管理要求
4.1计量单位要求
仪器应采用法定计量单位。 4.2准确度要求
仪器的准确度等级应符合JJG757一2007《离子计》的规定。 4.3计量法制标志和计量器具标识的要求
仪器的铭牌或面板等明显部位应标注计量法制标志和计量器具标识，其标志、编号和说明必须清晰可辨，牢固可靠。 4.3.1计量法制标志一般包括以下内容：
a）制造计量器具许可证标志和编号（试验样机应留有相应位置，只对国产仪器）： b）计量器具型式批准标志和编号（本项为非强制性规定，试验样机可留有相应
位置）。
1 JJF1327—2011
4.3.2计量器具标识一般包括以下内容：
a）仪器的名称、规格（型号）、生产厂名、制造日期、出厂编号：国产离子计应有制造计量器具许可证标志和许可证编号（预留位置）。
b）仪器的准确度等级。 4.4提供审查的技术文件和试验样机 4.4.1提供审查的技术资料
a）经政府计量行政部门委托的《计量器具型式批准申请书》； b）样机照片； c）产品标准（含检验方法）； d）总装图、电路图和主要零部件图； e）使用说明书： f）制造单位或技术机构所做的试验报告。 技术资料应齐全、科学、合理，产品技术标准、使用说明书应符合相关国家标准的
要求。 4.4.2提供试验样机
申请单位应提供自已生产的样机。申请单位可以按单一产品提出申请，也可以按系列产品提出申请。凡按单一产品申请的，一般情况下应提供三台样机。按系列产品申请的，每个系列产品中抽取三分之一有代表性的规格产品：每种规格提供试验样机的数量，按申请单一产品的原则执行；按以上原则，样机数量太多的，可适当减少每一代表性产品样机数量。具有代表性的规格，由受理申请政府计量行政部门与承担试验的技术机构根据申请单位提供的技术文件确定。
5计量要求 5.1电子单元基本误差
电子单元基本误差应不超过表1要求。 5.2电子单元测量重复性
电子单元测量重复性应不大于表1要求。 5.3输入电流
输人电流应不大于表1要求。 5.4输入阻抗
输人阻抗应不小于表1要求。 5.5温度补偿器误差
在任一补偿温度下，输入相当于该温度下3pX的电位值时，温度补偿器最大允许误差应不超过表1要求。 5.6温度测量误差
有温度传感器的离子计，温度示值最大允许误差应不超过表1要求。 5.7输出误差
有模拟电量输出的离子计，输出电流或电压误差应不超过表1要求。
2 JJF1327—2011
5.8稳定性
电源电压不变，3h内零点和示值漂移应不超过表1要求。 5.9电源电压影响
对于使用外接电源（交流或直流）供电的仪器，当供电电压为参比工作电压的土10%时，其附加示值误差应不超过表1的要求。
对于使用充电电池或干电池供电的仪器，当供电电压为最低工作电压时，其附加示值误差应不超过表1的要求。 5.10环境温度影响
环境温度在额定工作温度的上限和下限内，仪器电压测量温度系数应不超过表1的要求。 5.11仪器基本误差
仪器测量结果基本误差应不超过表1要求。 5.12仪器测量重复性
仪器测量重复性应不大于表1要求。
表1计量性能、技术要求 0.2
准确度等级
0.1 0.1
0.05 0.05
0.02 0.02
0.01 0. 01
0.001 0.001
分度值或最小显示值/pX
0. 2 ±0.1 ±0.05 ±0.03 ±0.01 ±0.01 ±0.002 ±0.2 ±0.1 ±0.05 ±0.02 ±0.02 ±0.005
pX,/pX pX/pX E/mV ±2%FS ±1% FS ±0.5%FS ±0.1%FS ±0.1%FS ±0.03%FS
电子单元基本误差
±5% ±3% ±1% ±1% ±0.3% ±10% ±5% ±2% ±2% ±0.5% 0.02
ar an pX/pX E/mV
一
0.05 10 10 0.3
0.01 0.005 0.005
0.001 0. 1 1 3
电子单元重复性
0.5 2 1
5 10 0.3
3 5 0.5
1 2 1
输入电流/pA 输入阻抗/Ga
温度补偿 pX//3pX ±0.1 ±0.05 ±0.03 ±0.01 ±0.01 ±0.001 器误差
pX/3pX ±0.2 ±0.1 ±0.05 ±0.02 ±0.02 ±0.002
温度测量误差/℃ 输出误差/%FS 稳定性pX//pX 电源电压影响pX/pX 环境温度影响E/（μV/℃） 500
±1.0 ±0.5 ±0.5 ±0.5 ±0.5 ±0.3 ±1
±1
±1
±1
±1
±0.5
±0.1 ±0.05 ±0.03 ±0.01 ±0.01 ±0.002 ±0.1 ±0.05 ±0.03 ±0.01 ±0.01 ±0.002
250
200
150
100
50
±0.2 ±0.1 ±0.05 ±0.02 ±0.02 ±0.01
仪器基本误差pX/pX JJF
