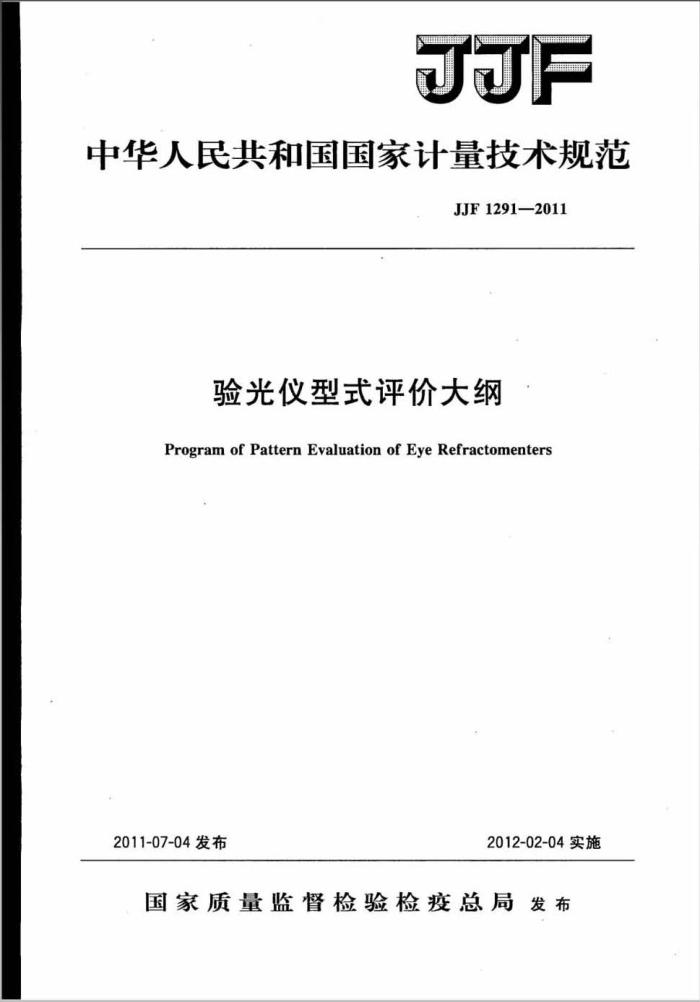

JJF
中华人民共和国国家计量技术规范
JJF1291—2011
验光仪型式评价大纲
Program of Pattern Evaluation of EyeRefractomenters
2012-02-04实施
2011-07-04发布
国家质量监督检验检疫总局发布 JJF12912011
验光仪型式评价大纲 Program of Pattern Evaluation of
JJF1291—2011
EyeRefractomenters
本规范经国家质量监督检验检疫总局于2011年7月4日批准，并自
2012年2月4日起施行。
归口单位：全国光学计量技术委员会主要起草单位：中国计量科学研究院参加起草单位：山东省计量科学研究院
本规范由全国光学计量技术委员会负责解释 JJF1291—2011
本规范主要起草人：
孙劫（中国计量科学研究院）定翔（中国计量科学研究院）任宏伟（山东省计量科学研究院）高明亮（中国计量科学研究院）秦霄雯（山东省计量科学研究院） JJF1291-2011
目 录
(1) (1) (1) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4) (4) (4) (4) (4) (5) (5) (5) (5) (6) (7) (8) (8) (8) (12) (12) (12) (13)
1范围· 2 引用文献. 3术语、符号、代号 4概述· 4.1用途 4.2测量原理 5提供审查的技术文件和试验样机 5.1提供审查的技术文件 5.2试验样机 6法制管理要求 . 6.1计量单位要求 6.2验光仪的最大允许误差 6.3计量法制标志和计量器具标识的要求 7计量要求 7.1零位示值误差： 7.2球镜度示值误差 7.3客观式验光仪球镜度测量重复性· 7.4客观式验光仪柱镜轴位示值误差 7.5 客观式验光仪柱镜度示值误差 7.6 客观式验光仪瞳距示值误差 7.7 出瞳光照度 7.8 角膜曲率示值误差， 7.9 角膜曲率测量重复性 8技术要求， 8.1外观及通电检查， 8.2 安全要求· 8.3环境适应性要求 9型式评价的项目. 10型式评价的条件和方法 10.1型式评价的条件 10.2型式评价的方法 11型式评价结果的处理 11.1判定原则 11.2型式评价报告附录A验光仪型式评价报告格式
.
..
.
2
..
. JJF1291—2011
验光仪型式评价大纲
1范围
本型式评价大纲适用于各类主、客观式验光仪的型式评价，也可用于指导生产过程中的产品质量监督检查。
2引用文献
本规范引用下列文献： JJG892—2011验光仪 JJG922—2008验光仪顶焦度标准器 JJG10112006角膜曲率计 GB9706.1一2007医用电气设备第1部分：安全通用要求 JB/T9329一1999仪器仪表运输、运输贮存基本环境条件及试验方法使用本大纲时，注意使用上述引用文献的现行有效版本。
3术语、符号、代号
3.1验光仪顶焦度标准器standarddevicesofvertexpowerforeyerefractometers
检定各类验光仪的球镜度、柱镜度、柱镜轴位、瞳距等技术指标的计量标准器。验光仪顶焦度标准器分为主观式标准器和客观式标准器。 3.2主观式标准器subjectivestandarddevices
用于检定主观式验光仪的球镜度的计量标准器。由主观式标准器用顶焦度标准镜片（以下简称主观式标准镜片）通过专用接口与视度筒配接而成。 3.3客观式标准器objectivestandarddevices
用于检定客观式验光仪的球镜度、柱镜度、柱镜轴位、瞳距等技术指标的计量标准器。包括客观式标准模拟眼、柱镜标准器、验光仪瞳距标准器。 3.4客观式标准模拟眼objectivestandardmodeleyes
检定客观式验光仪的球镜度所使用的标准模拟眼称为客观式标准模拟眼（以下简称客观式模拟眼）。 3.5柱镜标准器cylindricalstandarddevices
检定客观式验光仪的柱镜度、柱镜轴位所使用的计量标准器。柱镜标准器由柱镜模拟眼和轴位控制器组成。 3.6验光仪瞳距标准器pupildistancestandarddevices
检定客观式验光仪的瞳距测量功能的计量标准器（以下简称瞳距标准器）。
1 JJF1291—2011
3.7角膜曲率计ophthalmometers
测量人眼角膜曲率半径和轴位的仪器。通常情况下，指测量角膜中心区域 3.8角膜曲率计用计量标准器standarddevicesforcalibrationofophthalmorneters
专用于检定或校准角膜曲率计曲率半径和角膜届光度的计量标准器。
4概述
4.1用途
验光仪是用于检查人眼届光状态的一种仪器，按显示方式可分为连续显示式验光仪和数字显示式验光仪，按测量原理可分为主观式验光仪和客观式验光仪。 4.2测量原理
主观式验光仪依赖被检查者对目标成像清晰与否的主观判断，来确定被检查者的届光状态。而客观式验光仪利用其光电系统对被检查者视网膜上反射回来的光斑进行测量，客观确定被检查者的屈光状态，无需被检查者的主观判断。
其基本测量原理如4.2.1和4.2.2所述。 4.2.1主观式验光仪
主观式验光仪的测量原理如图1所示：由分划板1发出的光线，经准直镜2、中继透镜3和接目镜4后，进人被检查者的眼睛。若是正视眼，中继透镜3位于零位置无需前后移动（如图中虚线所示），光线经接目镜4后呈平行光，进人被检查者的眼睛，被检查者就可看清分划板像。若是非正视眼，就必须前后移动中继透镜3，使进人人眼的光线或发散或会聚，才能使被检查者看清分划板像。仪器根据中继透镜3的位量，即可得出被检查者的屈光状态。
2
图1主观式验光仪测量原理示意图
1一分划板；2一准直镜3一中继透镜：4一接目镜：5一人眼
4.2.2客观式验光仪
客观式验光仪的测量原理如图2所示：光源1发出的光线，经准直镜2、分束系统3、 物镜4后，投射到被检查者的眼底，从眼底反射回来的光线，经原路返回，再经分束系统3后，进入成像透镜6，最终成像在探测器7上。仪器通过测量分析探测器上接收到的光斑形状，客观确定被检查者的屈光状态。 2 JJF1291-2011
3
6
2
6
7
图2客观式验光仪测量原理示意图
1-光源：2—准直镜；3—分束系统：4一物镜；5-人眼：6-成像透镜；7-探测器
5提供审查的技术文件和试验样机
5.1提供审查的技术文件 5.1.1样机照片； 5.1.2产品标准（含检验方法）； 5.1.3总装图、电路图和主要零部件图； 5.1.4使用说明书； 5.1.5制造单位或技术机构所做的试验报告。 5.2试验样机
凡按单一型号验光仪申请的，应提供申请单位自已生产的2台该型号验光仪作为试验样机；按系列验光仪申请的，每个系列验光仪中抽取三分之一有代表性的型号。每种型号提供试验样机的数量，按申请单一型号验光仪的要求执行。 6法制管理要求 6.1计量单位要求
验光仪各项数值的单位制应采用法定计量单位。 6.2验光仪的最大允许误差
验光仪的最大允许误差应符合JJG892—2011《验光仪》的规定。 6.3计量法制标志和计量器具标识的要求
必须在验光仪的铭牌明显部位标注计量法制标志和计量器具标识，其标志和标识必须清晰可辨、牢固可靠。 6.3.1计量法制标志包括以下内容：
一制造计量器具许可证的标志和编号（试验样机可留有相应位置，只对国产
仪器）；
一验光仪型式批准标志和编号（试验样机可留出相应位置：本项不是强制性
规定)；
3 JJF1291—2011
产品的合格证、印（此项可与计量器具本体分开设置）。
6.3.2计量器具标识包括以下内容：
一生产厂名；名称、规格（型号）：一出厂编号和生产日期。
7计量要求 7.1零位示值误差
主观式验光仪和客观式验光仪零位示值的最大允许误差为土0.25m-1 7.2球镜度示值误差
主观式验光仪和客观式验光仪球镜度示值的最大允许误差见表1规定。
表1验光仪球镜度示值的最大允许误差
m~1
最大允许误差
测量范围 -10~+10 <-10或>+10
±0.25 ±0.50
7.3客观式验光仪球镜度测量重复性
客观式验光仪一次安装调整下，球镜度测量重复性应不大于0.13m-1 7.4客观式验光仪柱镜轴位示值误差
客观式验光仪柱镜轴位示值的最大允许误差为士5°
7.5客观式验光仪柱镜度示值误差
客观式验光仪柱镜度示值的最大允许误差见表2规定。
表2客观式验光仪柱镜度示值的最大允许误差
m~1
测量范围（绝对值）
最大允许误差
±0.25
0~6
7.6客观式验光仪瞳距示值误差
凡带有瞳距测量功能的客观式验光仪，其瞳距示值的最大允许误差为士1nm。 7.7出瞳光照度
验光仪在其出瞳处的可见光照度值应不大于31x。 7.8角膜曲率示值误差
凡带有角膜曲率测量功能的验光仪，其角膜曲率示值误差不得超过表3的规定。若被测量面为球面，则相互垂直的两个方向上的测量值之差不得超过表3的规定
表3角膜曲率最大允许误差
mm
角膜曲率测量范围
最大允许误差
两个相互垂直方向测量值之差
≤8.00 >8.00
±0.02 ±0.03
±0.02 ±0.02
4 JJF
