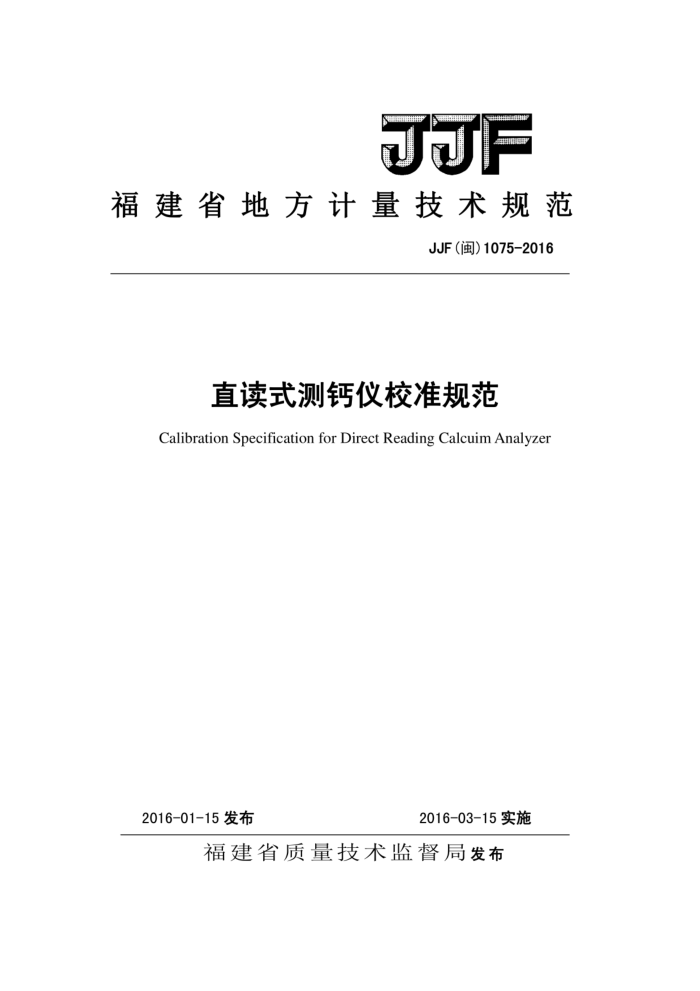

JF
福建省地方计量技术规范
JF(》1075-2016
直读式测钙仪校准规范 Calibration Specification for Direct Reading Calcuirn Analyzer
2016-01-15发布
2016-03-15实施
福建省质量技术监督局发布 JJF(闺)1075-2016
直读式测钙仪校准规范 JJF(闽）1075-2016 Calibration SpecificationforDirect
Reading Calcuim Analyzer
本规范经福建省质量技术监督局于2016年01月15日批准，并自 2016年03月15日起施行。
归口单位：福建省质量技术监督局主要起草单位：福建省计量科学研究院
本规范委托福建省计量科学研究院负责解释 JJF（闽）1075-2016
本规范主要起草人：林国辉（福建省计量科学研究院）
参加起草人： 罗峰（福建省计量科学研究院）
肖定法（福建省计量科学研究院）陈小燕（福建省计量科学研究院）郑培强（福建省计量科学研究院）陈冬梅（福建省计量科学研究院） JJF()1075-2016
录
目
引言· 范围·· 引用文献· 概述· 计量性能要求。 5 通用技术要求校准条件.
(1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (4) 00 (4) 20° (5) 00 (6) (8) (9) (11)
2 3 D
6
校准项目和方法 7. 1 外观检查 7.2 绝缘电阻. 7.3 mV档示值误差 7. 4 仪器示值误差。 7. 5 仪器测量重复性，
校准结果的表达。 9 复校时间间隔附录A电极性能评价。 附录B 校准记录格式 80 附录C 校准证书内页式附录D mV档示值误差不确定度评定附录E 仪器示值误差不确定度评定
8 JJF()1075-2016
引言
本规范以JJF1001-2011《通用计量名词术语与定义》
JJF1059.1-2012《测量不确定度评定与表示》、JJF1071-2010《国家计量校准规范编写规则》为基础性系列规范而制定。
本规范主要参考JJG757-2007《离子计检定规程》、JTGE51-2009《公
路工程无机结合料稳定材料试验规程》等技术资料编制而成。
本规范为首次制定 JJF（闽)1075-2016
直读式测钙仪校准规范
1范围
本规范适用于直读式测钙仪（以下简称仪器）的校准，不适用于水泥游离氧化钙测定仪的校准。 2引用文献
本规范引用下列文件： JJG757-2007离子计检定规程 JJF1059.1-2012测量不确定度评定与表示 JJF1071-2010国家计量校准规范编写规则 JTGE51-2009公路工程无机结合料稳定材料试验规程使用本规范时应注意使用上述引用文献的现行有效版本。
3概述
直读式测钙仪是一种电化学分析仪器，可直接测量石灰中有效氧化钙含量。该仪器主要由电位计和电极两部分组成，电极包括钙离子选择电极和甘汞参比电极。
钙石灰的主要化学成分是氧化钙，氧化钙与水作用生成氢氧化钙。氢氧化钙难溶于水可完全溶解在酸性溶液中，游离出钙离子的数量与氧化钙含量成正比。钙离子选择电极可将溶液中钙离子含量转换成电信号，经电位计放大、处理和A/D转换，直接显示石灰中有效氧化钙的含量。 41 计量性能要求 4.1mV档示值误差
mV档示值误差应不超过土1%FS。 4.2仪器示值误差
仪器示值误差应不超过土4%。 4.3仪器测量重复性
仪器测量重复性应不大于2%。 4.4绝缘电阻
仪器绝缘电阻应不小于20M2。 5通用技术要求
5
5.1仪器外观
第1页共13页 JJF（闽)1075-2016
5.1.1仪器外表应无影响正常工作的损伤。仪器各功能键应能正常工作，各紧固件无松动，显示应清晰完整。 5.1.2仪器应清晰标明其名称、型号、出厂编号、制造厂名以及出厂日期。 5.2钙离子选择性电极
钙离子选择性电极应有足够的内充液，端部的薄膜不应有脱胶或变色，电极插头应清洁、干燥。 5.3参比电极
甘汞参比电极内充液不应低于甘汞芯，液接界无吸附杂质，电解质溶液能正常渗漏。 6 校准条件 6.1环境条件 6.1.1环境温度：（5～40)℃。 6.1.2相对湿度：≤85%RH。 6.1.3电源：电压：(220土22)V，频率：(50土1)Hz。 6.1.4无影响仪器正常工作的电磁场干扰和震动，应避开腐蚀性气体 6.2校准用主要设备 6.2.1直流电位差计或专用检定仪等直流标准电位发生器：mV值最大充许误差应不超过
±0.1%FS。
6.2.2碳酸钙纯度标准物质：扩展不确定度不大于0.05%，k=2。 6.2.3分析天平：最小分度值0.1mg。 6.2.4容量瓶：A级。 6.2.5移液管：A级。 6.2.6绝缘电阻表：500V，10级。 6.2.7盐酸，氢氧化钠，氯化钠，氯化钾：优级纯。 7 校准项目和校准方法 7.1外观检查
符合5.1的要求，测定前接通测钙仪电源，预热20min。 7. 2 绝缘电阻
仪器处于非工作状态，电源开关置于接通位置，用500V绝缘电阻表测量仪器接线端、
第2页共13页 JJF（闽)1075-2016
外壳与地线间的绝缘电阻，以最小值为仪器绝缘电阻值。 7.3mV档示值误差
仪器预热进入正常工作状态后，将钙电极端子和参比电极端子分别与直流标准电位发生器连接，仪器置于mV档，用直流标准电位发生器调整仪器OmV电位值，然后测量土1，土2，土5，土10，土20，土50，土100，土200土E.，分别按输入增加和输入减少的方
法各测量一次，计算仪器两次读数平均值Ei。按式（1）计算mV档示值误差：
E: -E×100%
AE= E
(1)
式中，
E；---仪器两次读数平均值，mV；
Eb----检定点输入电位值，mV； Em----仪器满量程电位值，mV。
7.4仪器示值误差
仪器预热进入正常工作状态后，调到氧化钙测量模式，分别用空白溶液和有效氧化钙含量为80%的标准溶液调节仪器零点和示值。分别测量有效氧化钙含量为20%、40%、60% 和80%的标准溶液，每点重复测量三次，按公式（2）计算示值误差：
AC=C-C,
(2)
式中，
-----三次测量平均值，%； C,---标准值，%;
7.5仪器测量重复性
仪器预热进入正常工作状态后，测量有效氧化钙含量为40%的标准溶液，重复测量6次并记录测量结果C,，按公式(3)计算相对标准偏差为测量重复性。
Z(C, -)2 n-1
1
(3)
×100%
Sr c
第3页共13页 JF
