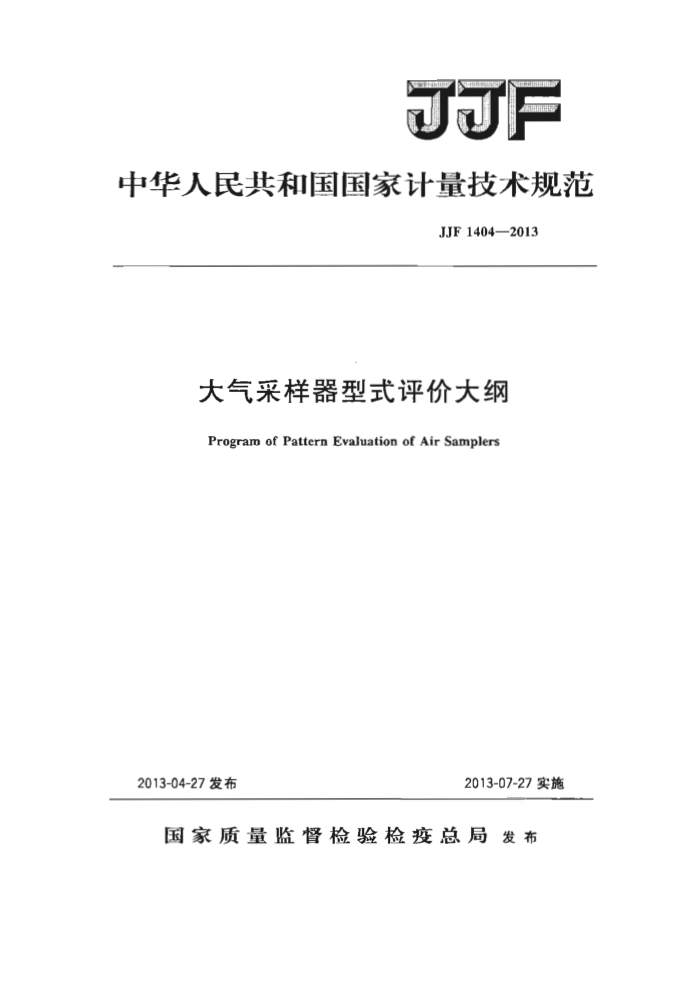

中华人民共和国国家计量技术规范
JJF1404—2013
大气采样器型式评价大纲
Program of Pattern Evaluation of Air Samplers
2013-04-27发布
2013-07-27实施
国家质量监督检验检疫总局发布 JJF1404—2013
大气采样器型式评价大纲 Program of Pattern Evaluation of Air Samplers
JJF1404—2013
归口单位：全国环境化学计量技术委员会起草单位：北京市计量检测科学研究院
中国计量科学研究院
本规范委托全国环境化学计量技术委员会负责解释 JJF 1404—2013
本规范起草人：
胡引强（北京市计量检测科学研究院）张文阁（中国计量科学研究院）杨 洋（北京市计量检测科学研究院）李孜琮(北京市计量检测科学研究院） JJF1404—2013
目
录
引言 1 范围·
() (1 ) (1) (1) (1) (1) (1) (2) (2) (2) (2 ) (2) (2) (2) (2) ( 2 ) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (4) I
引用文件概述·
2 3 4法制管理要求 4.1申请单位应提交的技术文件资料及试验样机- 4.2计量单位要求· 4.3最大允许误差要求
4.4关于计量法制标志和计量器具标识的要求 5计量性能要求 5. 1 流量示值误差· 5. 2 流量重复性· 5. 3 流量稳定性： 5.4计时误差·· 5.5控温稳定性 5. 6 温度示值误差 6 通用技术要求 6. 1 常规检查 6. 2 气密性检查 6. 3 绝缘电阻检查 6. 4 绝缘强度检查 6. 5 电源电压适应性试验 6.6 采样器工作噪声检查· 6. 7 工作温度试验 6.8 贮存温度试验· 6. 9 交变湿热试验 6.10 跌落试验 6.11 磁撞试验 6.12 绝缘电阻检查（环境试验后） 6.13 绝缘强度检查（环境试验后）型式评价项目 8试验项目的试验方法和条件
.
7 JJF1404—2013
8. 1 计量性能 8.2通用技术， 9 型式评价结果的处理· 9. 1 判定原则. 10 型式评价记录附录A大气采样器型式评价原始记录格式
(4) (9) (16) (16) (16) (17)
Ⅱ JJF1404—2013
引言
本型式评价大纲依据JJF1016《计量器具型式评价大纳编写导则》、JJF1015《计量器具型式评价和型式批准通用规范》以及JJF1001《通用计量术语及定义》编写。
本型式评价大纲的技术指标参考了GB/T17061一1997&作业场所空气采样仪器的技术规范》、HJ/T375一2007《环境空气采样器技术要求及检测方法》、HJ/T376 2007《24小时恒温自动连续环境空气采样器技术要求及检测方法》、JJG956一2013《大气采样器》、GB/T11606一2007《分析仪器环境试验方法》等技术法规。
本型式评价大纲为首次发布。
Ⅲ JJF1404—2013
大气采样器型式评价大纲
1范围
本型式评价大纲适用于大气采样器（以下简称采样器）的型式评价。 2引用文件
JJG956—2013 大气采样器 GB/T11606—2007 分析仪器环境试验方法 GB/T17061一1997作业场所空气采样仪器的技术规范 HJ/T375一2007环境空气采样器技术要求及检测方法 HJ/T376一200724小时恒温自动连续环境空气采样器技术要求及检测方法上述文件中的条款通过本大纲的引用而成为本大纲的条款。凡是注日期的引用文
件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本大纲，然而，鼓励根据本大纲达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本大纲。
3概述
采样器是采集大气中气态或蒸气样品的仪器，其工作原理是用采样泵抽取样品，通过不同的稳流措施及同步计时的方法，达到定量采集。根据仪器的承受负载能力，仪器分为A类（承载0.5kPa）和B类（承载4.5kPa）。
采样器由收集器、流量系统和抽气动力系统三部分构成。收集器分为吸收管、滤料采样夹、固体颗粒采样管、用于采集少量的气态污染物的采气管、注射器、真空瓶等。 流量系统通常采用转子流量计别定气体流量，还可装配流量调节装置、定时控制装置及温度控制装置等。抽气动力系统实际上是一个真空抽气系统，通常由电动真空泵、刮板泵、薄膜泵、电磁泵或其他抽气泵等组成。 4法制管理要求 4.1申请单位应提交的技术文件资料及试验样机 4.1.1技术文件资料 4.1.1.1 样机照片 4.1.1.2 产品企业标准（含检验方法） 4.1.1.3 总装图、主要零部件图和电路图 4.1. 1. 4 使用说明书 4.1.1.5 防爆合格证（只对防爆型采样器要求） 4.1.1.6 研制单位所做的试验报告 4.1.2试验样机
1 JJF1404—2013
申请单位应提供自已生产的样机。申请单位可以按单一产品提出申请，也可以按系列产品提出申请。凡按单一产品申请的，一般情况下应提供三台样机；按系列产品申请的，每个系列产品中抽取三分之一有代表性的规格产品；每种规格提供试验样机的数量，按申请单一产品的原则执行；按以上原则，数量太多的，可适当减少样机数量。具有代表性的规格，由受理申请政府计量行政部门与承担试验的技术机构根据申请单位提供的技术文件确定。 4.2计量单位要求
采样器应采用法定计量单位。 4.3最大允许误差要求
采样器应符合检定规程JJG956一2013的规定。 4.4 关于计量法制标志和计最器具标识的要求
在采样器铭牌或面板、表头等明显部位标注计量法制标志和计量器具标识，其标志、编号和说明必须清晰可辨，牢固可靠（新产品可留有相应位置）。 4.4.1计量法制标志包括以下内容
制造计量器具许可证标志和编号（试验样机可以留有相应位置，只对国产仪器）；计量器具型式批准标志和编号（试验样机应留出相应位置，本项不是强制性规定）。
4.4.2计量器具标识包括以下内容
采样器的制造厂名称；采样器的名称、型号（规格）；最大允许误差；采样器的采样流量范围；防爆型采样器的防爆标志和编号（只对防爆型采样器要求）。
5计量性能要求
5
5.1 流量示值误差
流量示值误差应不超过士5%。 5.2流量重复性
流量重复性应不大于2%。 5.3流量稳定性
流量稳定性应不大于5%。 5.4计时误差
计时误差应不超过士0.2%。 5.5控温稳定性
控温稳定性应不大于2℃。 5.6温度示值误差
温度示值误差应不超过土2℃。
