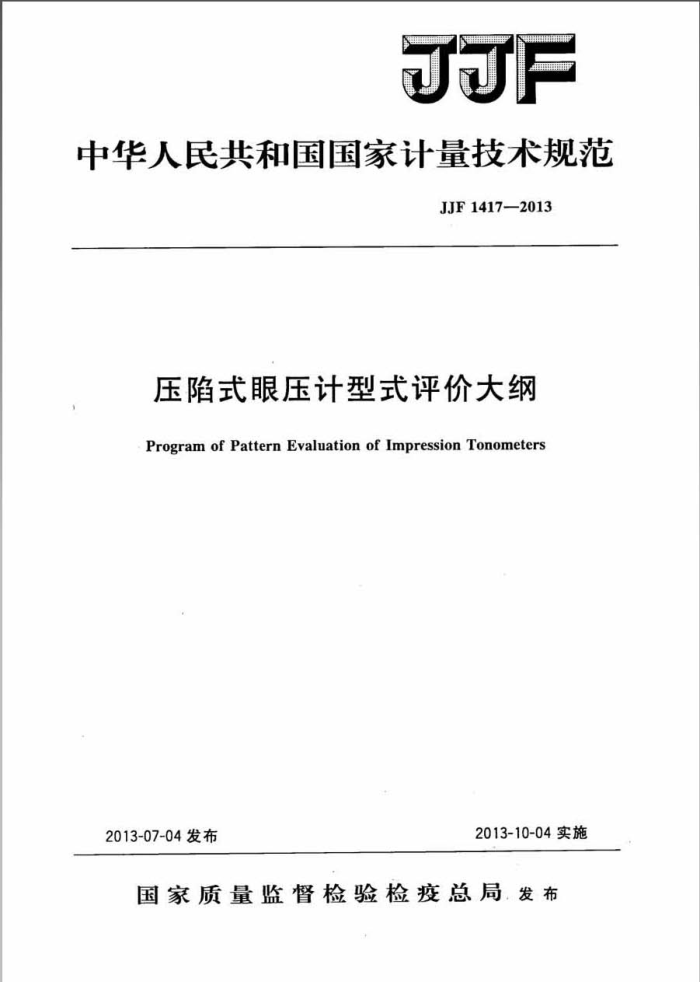

JJF
中华人民共和国国家计量技术规范
JJF1417—2013
压陷式眼压计型式评价大纲
Program of Pattern Evaluation of Impression Tonometers
2013-10-04实施
2013-07-04发布
国家质量监督检验检疫总局发布 中华人民共和国国家计量技术规范压陷式眼压计型式评价大纲
JF1417—2013
国家质盘监督检验检疫总局发布
*
中国质检出版社出版发行北京市朝阳区和平里西街甲2号（100013）北京市西城区三里河北街16号（100045）
网址www.spc,net,cn
总编室：（010)64275323发行中心：（010)51780235
读者服务部：（010)68523946 中国标准出版社秦皇岛印剧厂印剧
各地新华书店经销
+
开本880×12301/16印张1.25字数30千字 2013年11月第一版 2013年11月第一次印刷
+
书号：155026·J-2844 定价21.00元
如有印装差错 由本社发行中心调换
版权专有 侵权必究举报电话：（010）68510107 JJF14172013
压陷式眼压计型式评价大纲
JJF1417—2013
Program ofPattern Evaluationof
ImpressionTonometers
归口单位：全国压力计量技术委员会主要起草单位：山东省计量科学研究院
参加起草单位：中国计量科学研究院
山东省千佛山医院
本规范由全国压力计量技术委员会负责解释 JJF1417—2013
本规范主要起草人：
任宏伟（山东省计量科学研究院）秦霄雯（山东省计量科学研究院）朱建平（中国计量科学研究院）孙劫（中国计量科学研究院）
参加起草人：
李达（山东省千佛山医院）夏红（山东省计量科学研究院） JJF1417—2013
目录
(I) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (4) (4) (4) (4) (5) (5) (6) (7) (7) (8) (8) (9) (9) (9) (10)
引言 1范围· 2引用文件， 3概述 3.1用途和原理 3.2构造 4法制管理要求 4.1计量单位要求 4.2计量法制标志和计量器具标识的要求 4.3提供审查的技术文件和试验样机 5计量要求 5.1 质量偏差 5.2 压针在脚板管内滑动性能· 5.3示值偏差· 6通用技术要求· 6.1外观 6.2零位对正偏差… 6.3 基本尺寸 6.4主要零件的表面粗糙度· 7 型式评价项目· 9
..
.
..
..
..
..
试验项目的试验方法和条件 8.1质量偏差….. 8.2压针在脚板管内滑动性能 8.3示值偏差 8.4 外观· 8.5零位对正偏差 8.6基本尺寸 8.7主要零件的表面粗糙度 9型式评价结果的判定 10型式评价原始记录格式附录A压陷式眼压计型式评价原始记录格式
-
1 JJF1417—2013
引言
本规范依据JG574《压陷式眼压计》、YY1036《压陷式眼压计》制定，以 JJF1002《国家计量检定规程编写规则》、JJF1016《计量器具型式评价大纲编写导则》、JJF1015《计量器具型式评价和型式批准通用规范》共同构成支撑本规范制定工作的基础性系列文件。
本规范是首次制定的国家型式评价大纲。如产品明示的能力或技术指标高于本大纲要求，需依据企业标准、说明书等技术文件进行验证。
Ⅱ JJF1417—2013
压陷式眼压计型式评价大纲
1范围
本型式评价大纲适用于压陷式眼压计。
2引用文件
本大纲引用下列文件： JG574—2004压陷式眼压计 YY1036—2004压陷式眼压计上述文件中的条款通过本大纲的引用而成为本大纲的条款。凡是注日期的引用文件，
其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本大纲，然而，鼓励根据本大纲达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本大纲。
3概述 3.1用途和原理
压陷式眼压计是测量人体眼压的一种专用仪器。其工作原理是根据一定质量的压针对角膜的压陷深度进行测量而间接测得眼压值，刻度标尺上的每一格相当于0.05mm 的角膜压陷深度。根据压陷深度值及压针和磁码的质量，查眼压换算表获得眼压值。 3.2构造
压陷式眼压计由刻度标尺、支架、指针、锤弓、附加码、固定砖码、压针、脚板管和持柄等9部分组成（图1）。压针在脚板管内作上下移动，压针上部呈针尖状，它与有一定弧度的锤弓接触，组成了指针产生位移偏转的传动机构。
F
A
中
1一刻度标尺：2一支架：3一指针：4一链号：
5一附加磁码：6一固定磁码：7一压针：8一脚板管：9一持柄
图1压陷式眼压计示意图
1 JJF1417—2013
4法制管理要求
4.1计量单位要求
应采用法定计量单位，其基本参数的常用法定计量单位和符号见表1。
表1压陷式眼压计基本参数的常用法定计量单位及符号
量的名称
单位名称
单位符号
克竞米
质量
g
长度
mm
4.2计量法制标志和计量器具标识的要求
必须在压陷式眼压计的铭牌或面板、表头等明显部位标注计量法制标志和计量器具标识，其标志、编号和说明必须清晰可辨、牢固可靠。 4.2.1计量法制标志包括以下内容
一制造计量器具许可证的标志和编号（试验样机应留出相应位置）；一压陷式眼压计型式批准标志和编号（试验样机可留出相应位置，本项不是强制性
规定）；
产品的合格印、证（此项可与计量器具本体分开设置）。
4.2.2计量器具标识包括以下内容
一压陷式眼压计的生产厂名；一压陷式眼压计的名称、规格（型号）、出厂编号和出厂日期：一准确度等级或最大允许误差；一需要限制使用场合的特殊说明（可在使用说明书中说明）；一产品制造所依据的标准（可在使用说明书中说明）。
4.3提供审查的技术文件和试验样机 4.3.1样机照片 4.3.2 产品标准（含检验方法） 4.3.3 总装图、主要零部件图 4.3.4 使用说明书 4.3.5 制造单位或技术机构所做的试验报告 4.3.6 申请单位应提供自已生产的样机，样机数量为3台。 5计量要求 5.1质量偏差 5.1.1压陷式眼压计固定码、压针、锤弓和指针的装配质量偏差
压陷式眼压计固定码、压针、锤弓和指针的装配质量为5.5g，其质量偏差应符合表2的规定。 2 JJF
