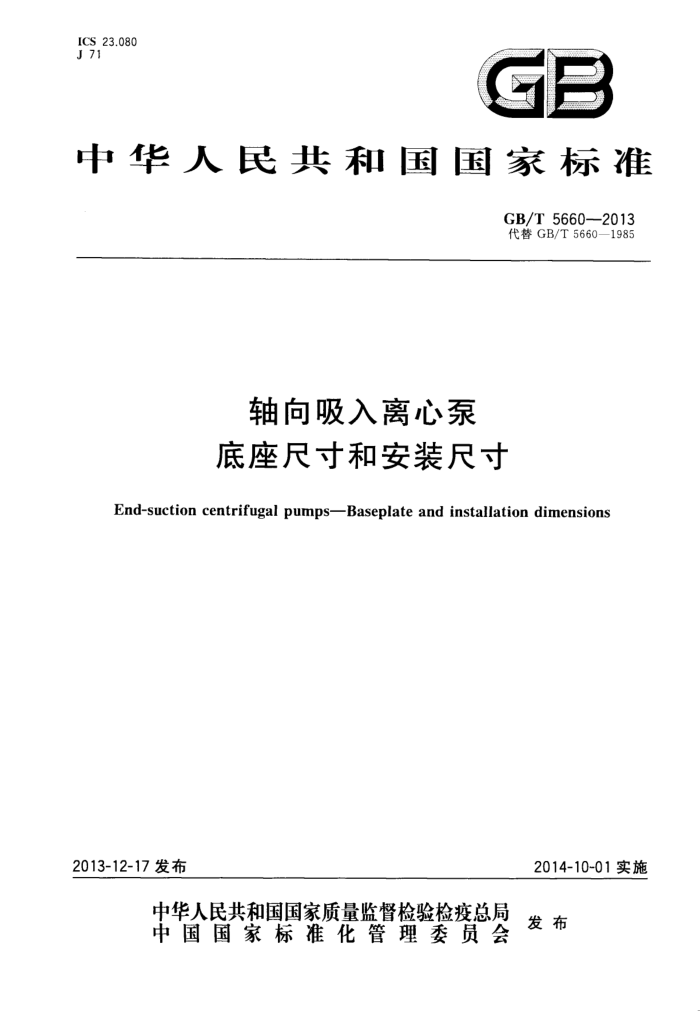

ICS 23.080 J 71
GB
中华人民共和国国家标准
GB/T5660-2013 代替GB/T5660—1985
轴向吸入离心泵底座尺寸和安装尺寸
End-suction centrifugal pumps-Baseplate and installation dimensions
2013-12-17发布
2014-10-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T5660-2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T5660--1985《轴向吸入离心泵底座尺寸和安装尺寸》，与GB/T5660—1985相
比，除编辑性修改外主要技术差异如下：
修改了规范性引用文件（见第2章，1985年版的第2章）；增加了4种底座号的尺寸和安装尺寸、5种规格的电动机机座号、6种规格泵尺寸标记（见表1、表2）。
本标准由中国机械工业联合会提出。 本标准由全国泵标准化技术委员会（SAC/TC211)归口。 本标准起草单位：新界泵业集团股份有限公司、江苏武新泵业制造有限公司、合肥华升泵阀有限责
任公司、浙江机电职业技术学院、浙江省机电设计研究院有限公司、襄樊五二五泵业有限公司、浙江华泵科技有限公司、沈阳水泵研究所。
本标准主要起草人：许维良、刘金坤、巫建波、邵文娥、黄新华、潘承祥、陈潜、杨溢、黄玉英本标准所代替标准的历次版本发布情况为：
GB/T5660—1985。
I GB/T5660-—2013
轴向吸入离心泵底座尺寸和安装尺寸
1 范围
本标准规定了轴向吸人离心泵（以下简称泵）的底座尺寸和安装尺寸。 本标准适用于泵和Y2、Y3系列三相异步电动机。
2
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T5662 轴向吸人离心泵（16bar)标记、性能和尺寸 JB/T 8680 Y2系列（IP54)三相异步电动机技术条件（机座号63～355） JB/T10447 Y3系列（IP55)三相异步电动机技术条件（机座号63～355)
3 底座尺寸和安装尺寸
3.1 泵的尺寸应符合GB/T5662的规定。电动机安装尺寸应符合JB/T8680、JB/T10447的规定。 3.2 底座号和尺寸见表1和图1。基本安装尺寸见表2。
单位为毫米
表1底座号和尺寸
底 座 号
X
尺
8 9 10 11 12
13
7
2
3
5
6
4
800 900 1000 1 120 1 250 1 400 1 600 1 800 1 920 2 110 2 200 2 370 130 150 170 190 205 230 270 300 250 250 250 250 540 600 660 740 840 940 1 060 1 200 1400 1 600 1 700 1 800 35 35 40 40 45 50 55 55 70 70 70
Li L2 L3 L, ±25 Ls B1 B2 B: h max d"孔配用螺栓 M16 M16 M20 M20 M20 M24 M24 M24 M24 M24 M24 M24 注：表中的尺寸L1和B；分别为工作区域的长度和宽度，不包括铸造偏差。
70 900
700 800 850
0 270 300 340 380 430 480 530 600 660 770 770 860 320 350 400 440 490 550 600 670 710 820 820 920 360 390 450 490 540 610 660 730 780 890 890 990 125 125 125 140 160 180 200 200 110 110 110 150
0
0
0
0
0
0
0
孔的尺寸按GB/T5277中d的规定。
I GB/T5660—2013
电动机
工作区域IB
e
注1：h为底座的最大容许高度，它包括底座与泵或电动机之间可放入的垫片厚度，实际高度可以小于此值。 注2：尺寸H.和hmx中不包括附加的底部结构件，例如作独立装置的底脚、减振器等高度。 注3：图中标出了7个孔（A,B、C、D、E、F、G)的位置，底座也可以是四孔（A、B、C、D)或三孔（A.C、E)，由泵制造方
确定。
图1底座尺寸和安装尺寸 GB/T5660—2013
