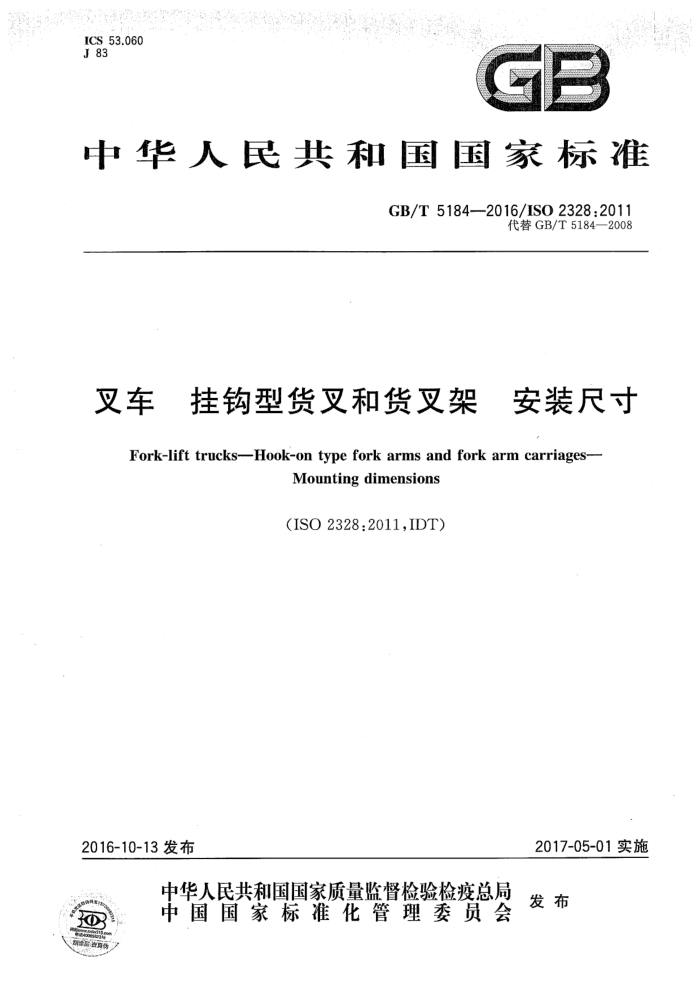

ICS 53.060 J83
GB
中华人民共和国国家标准
GB/T5184-2016/IS02328:2011
代替GB/T5184二2008
叉车 挂钩型货叉和货叉架 安装尺寸
Fork-lift trucks--Hook-on type fork arms and fork arm carriages-
Mounting dimensions
(ISO2328:2011,IDT)
2017-05-01实施
2016-10-13发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T5184—2016/ISO2328:2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T5184—2008《叉车挂钩型货叉和货叉架安装尺寸》，与GB/T5184—2008相
比主要技术变化如下：
-增加了下横梁上的装卸槽为选配件，及下部装卸槽应比k2再加深3mm的要求（见4.1)；修改了下横梁上装卸槽的要求，强调单独采用偏心下装卸槽时应有警示内容（见4.3，2008版的4.3)；修改了图2和图3中部分公差值的大小（见图2、图3，2008版的图2、图3)；修改了表1中下挂钩v的取值范围（见表1，2008版的表1）。
本标准使用翻译法等同采用ISO2328：2011《叉车挂钩型货叉和货叉架安装尺寸》。 与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T5140—2005叉车挂钩型货叉术语（ISO2331：1974，IDT) GB10827.1一2014工业车辆安全要求和验证第1部分：自行式工业车辆（除无人驾驶车辆、伸缩臂式叉车和载运车)（ISO3691-1:2011,IDT)
本标准做了下列编辑性修改：
根据我国机械制图标准的要求，对图1、图2和图3进行了修改；纠正了表2中“装卸槽偏移尺寸w”的印刷错误。
本标准由中国机械工业联合会提出。 本标准由全国工业车辆标准化技术委员会（SAC/TC332)归口。 本标准负责起草单位：杭叉集团股份有限公司、北京起重运输机械设计研究院、国家起重运输机械
质量监督检验中心。
本标准参加起草单位：安徽合力股份有限公司、林德（中国）叉车有限公司、山东山推机械有限公司、 宁波如意股份有限公司。
本标准主要起草人：吴强利、王墨洋、周云凤、倪景忠、赵春晖、李颖新、伊长春、冯振礼。 本标准所代替标准的历次版本发布情况为：
GB/T5184-1985,GB/T5184—1996,GB/T5184—2008。
I GB/T5184—2016/ISO2328:2011
叉车挂钩型货叉和货叉架 安装尺寸
1范围
本标准规定了叉车挂钩型货叉和货叉架的安装尺寸和附加要求，以便货叉和/或其他属具能够互换。这些尺寸和要求与叉车的额定起重量（不大于10999kg)和货叉的型式有关。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注目期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
ISO2331叉车挂钩型货叉术语（Forklifttrucks—Hook-ontypeforkarms—Vocabulary） ISO3691-1工业车辆安全要求和验证第1部分：自行式工业车辆（除无人驾驶车辆、伸缩臂
式叉车和载运车）（Industrialtrucks—Safetyrequirementsandverification—Part1：Self-propelledin dustrial trucks,other than driverless trucks,variable-reach trucks and burden-carrier trucks)
3术语和定义
ISO2331和ISO3691-1界定的术语和定义适用于本文件。
4要求
4.1尺寸
货叉与适用于A型（低位)和B型（高位）货叉（货叉的型式由下挂钩的位置确定)的货叉架的安装尺寸应分别符合图1、图2和图3及表1和表2的规定。下横梁上的装卸槽是可选的并应符合4.3的要求。货叉定位槽应按照表2中规定的尺寸以适当的间距分布在货叉架横梁上。为了对属具进行定位，应在货叉架上横梁中心线上位于上边缘处设置一个定位槽。然而，当为了避免意外脱落，而将下部装卸槽偏心设置时，该槽应相对于货叉架中心线偏移尺寸w（见图1)；该下部装卸槽应比k2（见图3)再加深 3Ⅲ，以便于货叉和其他属具的安装。 4.2挡块
为防止货叉从货叉架端部横向脱落，应设有挡块。如果这些挡块不是采用如焊接方式永久固定，则使用说明书中应包含“若挡块没有正确就位，则叉车应禁止使用”的警示。 4.3下横梁上的装卸槽
如果在货叉架横梁下边缘开货叉装卸槽，则货叉装卸槽的位置应如图3所示，图3中的视图X一X 为可选的结构。如果货叉架上、下横梁上槽的布置可能使货叉或其他属具从横梁上意外脱落，则应采取其他措施（例如机械装置）防止这种情况发生。
如果单独采用偏心下装卸槽作为防止货叉意外脱落的方法时，则使用说明书中应包含有下列警示内容：
1 GB/T5184—2016/ISO2328:2011
警告 -如果货叉/锁紧销未完全接合，货叉可能意外脱落。
说明：
货叉架中心平面；一上挂钩；
2
3 货叉架横梁；
下挂钩。 注1：有关尺寸值见表1和表2。 注2：h，和h2为货叉尺寸;a和b为货叉架尺寸。
4-
图1安装在货叉架上的挂钩型货叉 GB/T5184—2016/ISO2328:2011
+
20*±
20°±1°
说明： X- 一上挂钩详图； Y一下挂钩详图。 注：有关尺寸值，见表1。 。为留有间隙，上下挂钩可圆角或倒角（见表1)。 b最大圆角半径为1.0mm。
图2货叉挂钩详图
3
