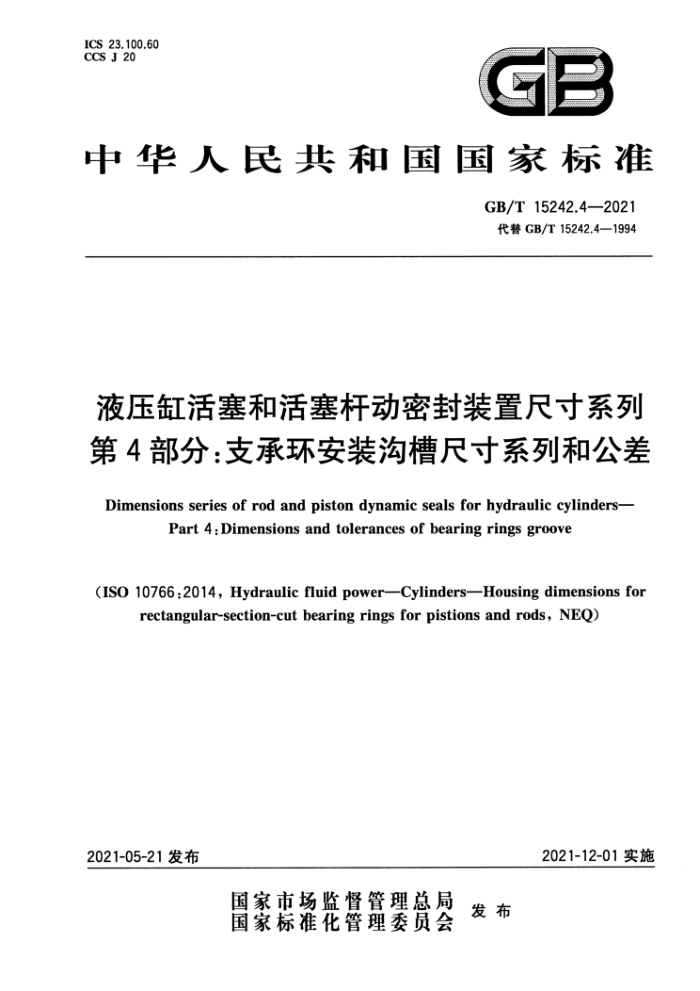

GB/T 15242.4-2021代替 GB/T 15242.4-1994
液压缸活塞和活塞杆动密封装置尺寸系列第4部分∶支承环安装沟槽尺寸系列和公差
Dimensions series of rod and piston dynamic seals for hydraulic cylinders-Part 4:Dimensions and tolerances of bearing rings groove(ISO 10766;2014, Hydraulic fluid power—Cylinders—Housing dimensions for rectangular-section-cut bearing rings for pistions and rods,NEQ)
2021-12-01实施
2021-05-21发布
前 言
本文件按照GB/T1.1—2020《标准化工作导则 第1 部分;标准化文件的结构和起草规则》的规定起草。
本文件是 GB/T 15242《液压缸活塞和活塞杆动密封装置尺寸系列》的第 4部分，GB/T 15242 已经发布了以下部分∶
——第1部分∶同轴密封件尺寸系列和公差;
——第2部分;支承环尺寸系列和公差;
——第3部分∶同轴密封件沟槽尺寸系列和公差;
——第4部分∶支承环安装沟槽尺寸系列和公差。
本文件代替 GB/T15242.4—1994《液压缸活塞和活塞杆动密封装置支承环安装沟槽尺寸系列和公差》，与GB/T 15242.4-1994 相比，除结构调整和编辑性改动外，主要技术变化如下∶
a） 修改了规范性引用文件（见第2章，1994年版的第2章）;
b） 增加了术语和定义（见第3章）;
c） 删除了符号S，修改并增加了部分符号（见第 4章，1994年版的第3章）;
d）增加了系列号（见第5章）;
e）修改了沟槽型式示意图，并在图中增加了支承环示意图（见图1和图 2.1994年版的图1和图2）;
f） 修改并增补了部分支承环安装沟槽的尺寸系列，并在尺寸系列和公差表中增加了规格代码（见表1和表2，1994年版的表1和表2）;
g）增加了活塞及活塞杆安装间隙的要求（见第7 章）。
本文件参考ISO10766;2014《液压传动 液压缸 活塞和活塞杆用截面为矩形的支承环沟槽尺寸》起草，一致性程度为非等效。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由中国机械工业联合会提出。
本文件由全国液压气动标准化技术委员会（SAC/TC3）归口。
