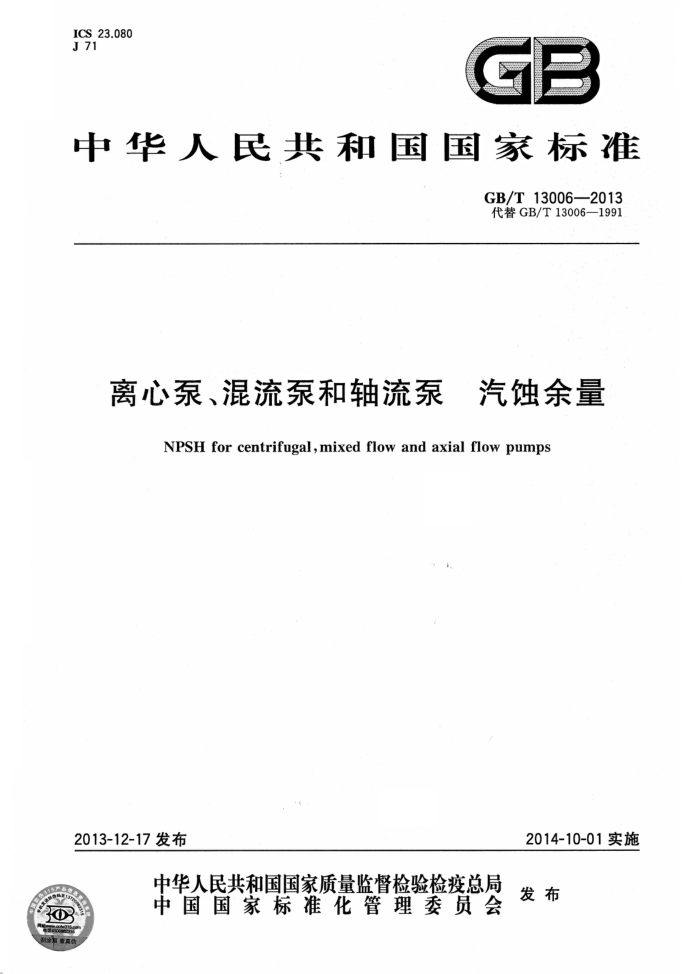

ICS 23.080 J 71
GB
中华人民共和国国家标准
GB/T13006—2013 代替GB/T13006—1991
离心泵、混流泵和轴流泵 汽蚀余量
NPSH for centrifugal,mixed flow and axial flow pumps
2014-10-01实施
2013-12-17发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准花管理委员会 发布
O GB/T13006—2013
"前 創言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T13006一1991《离心泵、混流泵和轴流泵 汽蚀余量》，与GB/T13006—1991相
比，除编辑性修改外主要技术差异如下：
修改了第3章（见3，1991年版的3)； -增加了附录A。
本标准由中国机械工业联合会提出。 本标准由全国泵标准化技术委员会（SAC/TC211)归口。 本标准起草单位：沈阳鼓风机集团股份有限公司、沈阳耐蚀合金泵股份有限公司、上海连成（集团）
有限公司、博山精工泵业有限公司、上海电力修造总厂有限公司、上海凯泉泵业（集团)有限公司、上海凯士比泵有限公司、嘉利特崔原泵业有限公司、湖南湘电长沙水泵有限公司、合肥新沪屏蔽泵股份有限公司、江苏武新泵业制造有限公司、浙江同泰泵业有限公司、山东颜山泵业有限公司、山东博泵科技股份有限公司、浙江华泵科技有限公司、沈阳水泵研究所。
本标准主要起草人：于百芳、齐兴、宋青松、李娟、郑昱、卢熙宁、潘再兵、曲景田、李茜、汪细权、 刘金坤、盖雪晶、韩锋杰、翟鲁涛、陈潜、乔钝。
本标准所代替标准的历次版本发布情况为：
-GB/T 130061991。
I GB/T13006-—2013
离心泵、混流泵和轴流泵汽蚀余量
1.范围
本标准规定了离心泵、混流泵和轴流泵（以下简称泵）的汽蚀余量NPSH3指标。 本标准适用于输送单相液体的泵。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T7021离心泵名词术语
3术语和定义
GB/T7021界定的以及下列术语和定义适用于本文件。
3.1
NPSH3 泵第一级扬程下降3%时的汽蚀余量，作为标准基准用于表示性能曲线。
4汽蚀余量NPSH3
4.1本标准规定的NPSH3是以清洁冷水试验为基准规定点的数值，泵的适用范围为：
a）一般离心泵：比转速n。=50~300(或型式数K=0.26~1.55),单级扬程H=6m~180m； b）冷凝泵：单吸流量Q=20m/h~1800m/h（或双吸流量Q=40m/h~3600m/h），转速
n=500r/min~3500r/min; 混流泵和轴流泵：比转速n，=250~1400（或型式数K=1.29~7.25），扬程H=1.2m~30m。
4.2 2NPSH3值应根据泵的结构，按下列规定确定：
a) 单吸悬臂泵的NPSH3值见图1或图2； b) 轴通过叶轮吸人口的单吸泵的NPSH3值见图3或图4； c) 双吸泵的NPSH3值见图5或图6； d) 三级以下轴通过叶轮吸入口的冷凝泵NPSH3值见图7。对于单吸悬臂叶轮使用图7时，当流
量小于或等于90m/h时，应将流量除以1.2；当流量大于90m/h时，应将流量除以1.15； e) 单吸混流泵和轴流泵的NPSH3值见图8或图9。
4.3 3当按图1、图3、图5和图8查的NPSH3值小于2m时，其NPSH3值应不大于2m。 4.4当按图1、图3和图5查n<50(或K<0.26)的NPSH3值时，其NPSH3值应不大于n，=50（或 K=0.26)的值。 4.5查得的NPSH3值应精确到小数点后第一位。 4.6 确定的NPSH3值应小于或等于规定的必需汽蚀余量NPSHR。
5 应用方法
5.1 图1、图3、图5和图8是根据已知的扬程和比转速（或型式数），作出扬程的垂直线与比转速（或型
1 GB/T13006—2013
式数)的水平线的交点，该点落在NPSH3的斜线上或两斜线之间。泵的NPSH3应不大于此值 5.2图2、图4、图6和图9是根据已知的流量、转速和比转速（或型式数），作出流量的水平线与转速、比转速 (或型式数)的斜线的交点，再由该点向下作垂直线交于NPSH3的坐标线上。泵的NPSH3应不大于此值。 5.3图7是根据已知的流量和转速，作出流量的水平线与转速的斜线的交点，再由该点向下作垂直线交于NPSH3的坐标线上。泵的NPSH3应不大于此值，
1. 55 1. 5
300 280
1. 4
260 240
1. 2
220
200
1. 0
180
0.8
40
n
100
0.5
90
80
0. 4
70
60
0. 3
I 0.26
50
180150 100 80 6050 40 30 20 15
10 8 6
单级扬程H/m
图1 单吸悬臂泵的汽蚀余量
2 GB/T13006—2013
20
30
40
50 60
80
100
(/)/0吾蒙
200
ABCDE
300
400
500 600
800
1 000
2 000
10 1214
2
3
6
6
4
6
汽蚀余量NPSH3/m
说明： A—n,=60(K=0.31);
1
Dn,=190(K=0.98);
n,=90(K=0.47); -n,=130(K=0.67)
n，=280(K=1.45)。
5
B- C
图2单吸悬臂泵的汽蚀余量
3 GB/T13006—2013
1. 55 1.5
300
1. 2
200
1. 0
180
0. 9
160
0. 8
140
豫
12
.0.6
0.5
R
60
0. 3
_ 0. 26
50
10 8 D
20 15
180 150 100 80 60 50 40 30
单级扬程H/m
图3 单吸泵（轴通过叶轮吸入口)的汽蚀余量 GB/T13006—2013
20
3o
40
50
SO
ABCDY
80
100
2
500
800
1 000
2 000
2
10 12 14
5
6
汽蚀余量NPSH3/m
说明： A- n,=60(K=0.31);
D n，=190(K=0.98)
n=90(K=0.47); C n,=130(K=0.67);
n，=280(K=1.45)。
B-
E-
图4单吸泵（轴通过叶轮吸入口）的汽蚀余量
5 GB/T13006—2013
1. 55 1.5 1. 4
300 280 260
240
1. 2
220
200
1. 0
180
0. 9
160
0. 8
140
0. 7
120
0.6
100
0. 5
80
0. 4
G
0. 3
0.26
50L
100 80 6050 40 30
20 15
10 8 6
180150
单级扬程H/m
图5双吸泵的汽蚀余量
D
