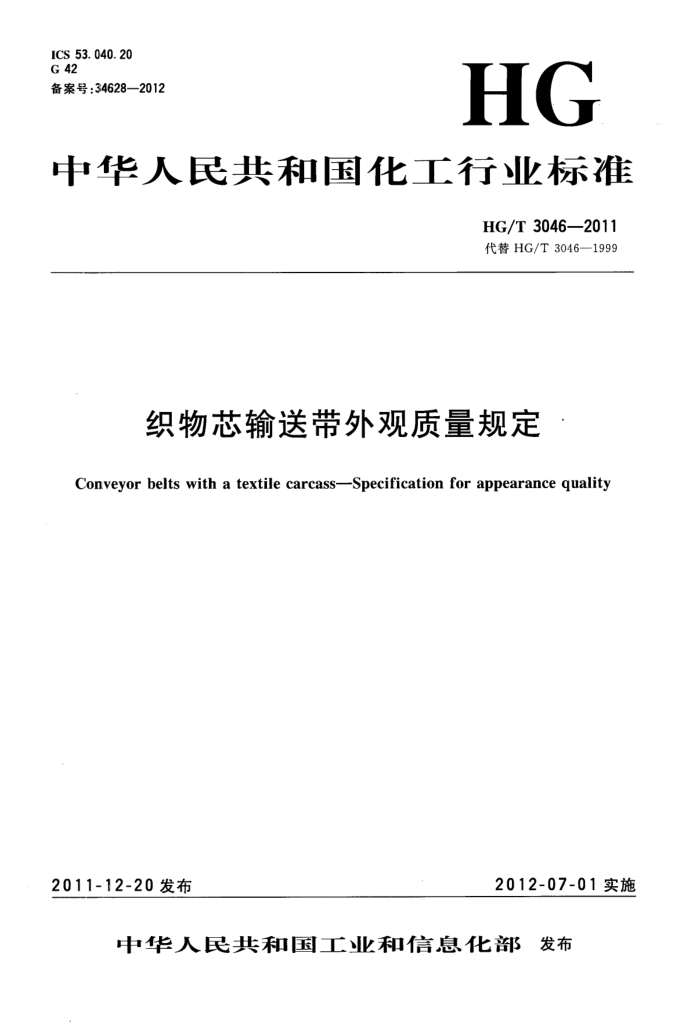

ICS53.040.20 G 42 备案号：34628—2012
HG
中华人民共和国化工行业标准
HG/T 3046—2011 代替HG/T3046—1999
织物芯输送带外观质量规定
Conveyor belts with a textile carcass-Specification for appearance quality
2012-07-01实施
2011-12-20发布
中华人民共和国工业和信息化部发布 HG/T 3046—2011
前 言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替HG/T3046一1999《织物芯输送带外观质量规定》，与HG/T3046-1999相比，主要
技术变化如下：
增加了规范性引用文件（见第2章）；修改了夹沟与裂口的外观缺陷规定（见4.2，1999年版的2.2）；修改了覆盖层重皮的外观缺陷规定（见4.6，1999年版的2.6）；修改了带侧露布的外观缺陷规定（见4.8，1999年版的2.8)；修改了布层横波浪的外观缺陷规定（见4.9，1999年版的2.9）；修改了布层纵波浪的外观缺陷规定（见4.10，1999年版的2.10)；修改了边胶海绵的外观缺陷规定（见4.11，1999年版的2.11）； -删除了附录A中的外观缺陷术语定义（见附录A，1999年版的附录A）。
本标准的附录A为资料性附录。 本标准由中国石油和化学工业联合会提出。 本标准由全国带轮与带标准化技术委员会输送带分技术委员会（SAC/TC428/SC1)归口。 本标准起草单位：浙江双箭橡胶股份有限公司、青岛橡六输送带有限公司、浙江三维橡胶制品有限
公司、青岛科技大学。
本标准主要起草人：沈会民、张墩、张国方、辛永录、叶杨政、段成刚、范军、余雪梅。 本标准所代替标准的历次版本发布情况为：
HG/T3046—1989,HG/T3046—1999。 HG/T3046—2011
附录A （资料性附录）
输送带外观缺陷测量方法
A.1明疤
用卡尺或百分表测量其最大深度。 A.2夹沟与裂口
用卡尺或百分表测量最大深度，用卷尺测量长度。 A.3带侧凸出
目测或手摸。 A.4覆盖层脱层(或称胶泡)
用卷尺测量长度和宽度，按式（A1)计算面积。
面积～长×宽×0.7
(A1)
A.5 5覆盖层重皮
目测或手摸。
A.6布层脱层（或称布泡)
目测后用卷尺测量长度和宽度，按式（A1)计算面积。 A.7扯掉边胶
用卷尺测量长度。 A.8带侧露布
用卷尺测量长度。 A.9带面露布纹
用卷尺测量长度和宽度，并按式（A1)计算面积。 A.10布层横波浪
用卡尺或百分表测量最大深度。 A.11布层纵波浪
用卡尺或百分表测量最大深度。 A.12边胶海绵
用卷尺测量长度。 A.13压上熟胶边
目测或手摸。
