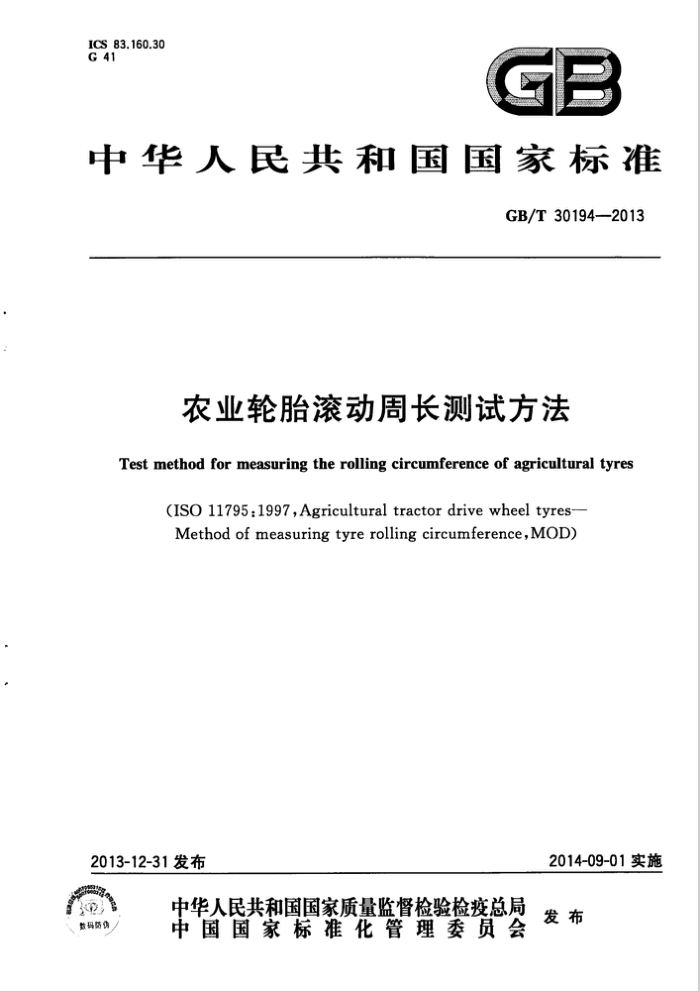

ICS 83.160.30 G 41
GB
中华人民共和国国家标准
GB/T30194-2013
农业轮胎滚动周长测试方法
Test method for measuring the rolling circumference of agricultural tyres
(1SO11795.1997,Agriculturaltractordrivewheeltyres Method of measuring tyre rolling circumference,MOD)
2014-09-01实施
2013-12-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布
数码防伪 GB/T 30194—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准使用重新起草法修改采用ISO11795：1997《农业拖拉机驱动轮轮胎测量轮胎滚动周长试
验方法》及其增补件ISO11795：1997/Amd.1：2010。
本标准与ISO11795：1997及其增补件ISO11795：1997/Amd.1：2010相比在结构上完全一致。 关于规范性引用文件，本标准做了具有技术性差异的调整，调整的情况集中在第2章“规范性引用
文件”及第8章“试验报告”中，具体调整如下：
增加了GB/T6326，为了便于相关术语的使用；与国际标准的相对应的GB/T2979、GB/T3372代替了相应的国际标准。 一在第8章“试验报告”中增加了试验路面情况和风速，与第5章中的试验条件相对应。
为了便于使用，本标准还做了如下编辑性修改：
纳人了国际标准修正案或技术勘误的内容；一改变了标准名称；一删除了参考文献。
本标准由中国石油和化学工业联合会提出。 本标准由全国轮胎轮辋标准化技术委员会（SAC/TC19)归口。 本标准起草单位：杭州中策橡胶有限公司、山东玲珑轮胎股份有限公司、贵州轮胎股份有限公司、徐
州徐轮橡胶有限公司、三角轮胎股份有限公司、北京橡胶工业研究设计院、东莞市凌宇环保科技有限公司。
本标准起草人：陈国华、陈少梅、陈传慧、裴晓辉、花迎春、徐丽红、王道和、林永平。
I GB/T30194—2013
农业轮胎滚动周长测试方法
1范围
本标准规定了农业拖拉机及机械轮胎在负荷条件下测量滚动周长的试验方法。 本标准适用于新的农业拖拉机子午线或斜交驱动轮轮胎。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T2979农业轮胎规格、尺寸、气压与负荷（GB/T2979—2008，ISO4251-12005、ISO4251-2： 2005、ISO4251-4:1992、ISO4251-5:1992,NEQ)
GB/T3372拖拉机和农业、林业机械用轮辋系列(GB/T3372—2010，ISO4251-3：2006，NEQ） GB/T6326轮胎术语及其定义（GB/T6326—2005，ISO4223-1：2002，NEQ）
3术语和定义
GB/T6326界定的以及下列术语和定义适用于本文件。
3.1
轮胎滚动周长rollingcircumferenceoftyre 在规定的条件下，轮胎滚动一整圈轮胎中心移动的距离。
4原理
本试验方法是在平、直、水平的路面上，以恒定的速度驾驶驱动轴上安装有试验轮胎的车辆，计数其在一段经准确测量的距离发生的轮胎转数。
5试验条件 5.1轮胎安装
试验轮胎应以单胎形式安装在试验车辆的驱动轮上，试验车辆应为使用与试验轮胎相同规格轮胎有代表性的车辆。使用的轮辋应符合GB/T3372标准。 5.2试验轮胎
试验轮胎应采用一组相同规格、标识、型号、商标的轮胎，在充气后，不加负荷下，轮胎外直径的偏差应在0.5%以内。 5.3轮胎负荷和充气压力
根据GB/T2979中的规定，每个轮胎所加载的负荷应为30km/h速度下的最大负荷。轮胎的充气
1 GB/T301942013
压力应为30km/h速度下对应的充气压力。充入的只能为空气。 5.4轮胎测量
每条试验轮胎在室温下，充入5.3规定的气压，无负荷放置24h后，测量外直径。在测量前应检查和调节气压。 5.5试验路线
试验路线应为平坦、干燥的平直路面（沥青或水泥混凝土铺面）。 5.6气候条件
环境温度应在5℃～30℃之间，如果是使用沥青路面，应使路面足够冷雨不至于发黏。风速不应超过15km/h。 5.7测量条件
距离的确定应直接测量，或使用经过校准的五轮仪进行测量。每条试验轮胎应配备每转最小脉冲数为8的装置。 5.8试验速度
试验速度应为10km/h士2km/h。
6试验方法
6.1试验准备
试验前在环境温度下将加载轮胎的充气压力调整至5.3条规定的气压，轮胎应以25km/h士 5km/h的速度行驶30min，或直到充气压力稳定（预热轮胎），预热后不需要调节气压。 6.2试验步骤
试验准备后，按照5.8规定的速度立即开始试验。在整个试验过程中，不应使用差速锁、不得间断、
加速、制动，也不要有方向的变化，保持在试验路线上直线行驶。在至少100m的试验距离上，达到至少1000的脉冲数，每次要分别记录左轮和右轮的脉冲数。在测试道路的两个方向上各试验两次。如果任何两次脉冲数相差值超过0.2%，重复试验。
如果试验过程中出现停止或中断，应重复整个试验过程。
7结果的表示
将8次记录（4次×2轮胎)的脉冲数相加，取其平均数I，按式(1)计算：
RC=1 000×S× ipr
·(1 )
I
式中： RC- 滚动周长，单位为毫米（mm）； S- 一试验距离，单位为米（m)； ipr- 一轮胎每转的脉冲数； 1 一每次试验记录的脉冲数平均值。 2 GB/T30194—2013
农业轮胎滚动周长设计指南参见附录A和附录B。
8试验报告
试验报告应包括如下项目： a) 本试验的依据的标准； b) 轮胎识别信息，如商标、规格等； c) 测试轮辋； d) 轮胎外直径，单位为毫米（mm) e) 试验负荷，单位为千克（kg)； f) 试验气压，单位为于帕（kPa)， g) 环境温度，单位为摄氏度（℃）； h) 风速；单位为千米每小时（km/h)； i) 试验路面情况； i) 试验速度，单位为千米每小时(km/h)； k) 试验距离，单位为米（m）； 1) 试验结果（滚动周长，单位为毫米，mm)； m) 试验日期（年、月、日）。
其他试验条件
9
如果有特殊条件要求，滚动周长需要在其他试验条件下测量，试验报告中应明确说明本次试验结果并不在标准条件下得出。其他条件应在报告中注明。
3 GB/T30194—2013
附录A （资料性附录）
农业轮胎花纹代码为R-1的滚动周长设计指导
表A.1表A.3给出的仅对农业胎代码为R-1滚动周长数据。
表A.1子午线轮胎规格
规格 12.5R54 13.6R24 13.6R28 14.9R24 14.9R26 14.9R28 14.9R30 14.9R34 14.9R46 15.5R38 16.9R24 16.9R26 16.9R28 16.9R30 16.9R34 16.9R38 18.4R26 18.4R34 18.4R38 18.4R42 18.4R46 20.8R34 20.8R38 20.8R42 23,1R34 24.5R32 28LR26 30.5LR32
滚动周长/mm
3% min 5 776 3 508 3 814 3 666 3 820 3 973 4 125 4 430 5 336 4 583 3 856 4 010 4 164 4 317 4 622 4 926 4 197 4 812 5 116 5 419 5 721 5 036 5 341 5 644 5 253 5 228 4 657 5 270
+2% max 6 070 3 690 4 010 3 850 4 020 4 180 4 340 4 660 5 610 4 820 4 050 4 220 4 380 4 540 4 860 5 180 4 410 5 060 5 380 5 700 6 020 5 300 5 620 5 940 5 520 5 500 4 900 5 540
5 955 3 617 3 932 3 779 3 938 4 096 4 253 4 567 5 501 4 725 3 975 4 134 4 293 4 451 4 765 5 078 4 327 4 961 5 274 5 587 5 898 5 192 5 506 5 819 5 415 5 390 4 801 5 433
4 GB/T30194—2013
表A.2 公制子午线轮胎规格
规格 620/70R42 620/70R46 710/70R38 710/70R42 800/70R38 320/75R24 620/70R26 650/75R32 650/75R34 710/75R34 380/80R38 420/80R46 440/80R28 480/80R38 480/80R42 480/80R46 480/80R50 320/85R34 420/85R34 320/85R38 340/85R46 380/85R28 380/85R30 380/85R34 420/85R28 480/85R34 520/85R38 520/85R42 520/85R46 290/90R38 290/90R42 320/90R42 320/90R46 320/90R50
滚动周长/mm
3% min 4 672 5 944 5 695 6 000 6 056 3 170 4 589 5 185 82 939 5 592 4 597 5 382 4 109 5 053 5 351 5 654 5 957 4 111 4 599 4 413 5 112 3 945 4 098 4 402 4 137 4 885 5 384 5 687 5 991 4 349 4 648 4 805 5 106 5 407
+2% max 5 930 6 250 5 990 6 310 6 370 3 330 4 830 5 450 5 610 5 880 4 830 5 660 4 320 5 310 5 630 5 950 6 260 4 320 4 840 4 640 5 380 4 150 4 310 4 630 4 350 5 140 5 660 5 980 6 300 4 570 4 890 5 050 5 370 5 690
4816 6 128 5 871 6 186 6 243 3 268 4 731 5 345 85 504 5 765 4 739 5 548 4 236 5 209 5 517 5 829 6 141 4 238 4 741 4 549 5 270 4 067 4 225 4 538 4 265 5 036 5 550 5 863 6 176 4 484 4 792 4 954 5 264 5 574
.
.
1
.
5 GB/T30194---2013
表A,2（续）
滚动周长/mm
+2% max 6 000 5 700 6 010 6 330 4 640 5 110 4 120 5 380 4 350
规格 320/90R54 380/90R46 380/90R50 380/90R54 420/90R30 230/95R48 250/95R34 250/95R50 290/95R34 注：某些70系列的轮胎在表B.1表示。
3% min 5 707 5 417 5 718 6 019 4 409 4 859 3 916 5 119 4 134
5 883 5 585 5 895 6 205 4 545 5 009 4 037 5 277 4 262
表A.3 斜交轮胎规格
-3% min 2 301 2 886 2 458 3 043 3 201 3 493 4 075 4 220 2 769 3 358 3 651 4 379 4 666 3 503 3 795 4 523 5 105 3 660 3 806 3 953
+2% max 2 420 3 030 2 580 3 200 3 370 3 670 4 290 4 440 2 910 3 530 3 840 4 600 4 910 3680 3990 4 760 5 370 3 850 4 000 4 160
规格 8.3-16 8.3-24 9.5-16 9.5-24 11.2-24 11.2-28 11,2-36 11,2-38 12.4-16 12.4-24 12.4-28 12.4-38 12.4-42 13.6-24 13.6-28 13.6-38 13.6-46 14.9-24 14,9-26 14.9-28
滚动周长/mm
2 372 2 975 2 534 3 137 3 300 3 601 4 201 4 351 2 855 3 462 3 764 4 514 4 810 3 611 3 912 4 663 5 263 3 773 3 924 4 075
6
