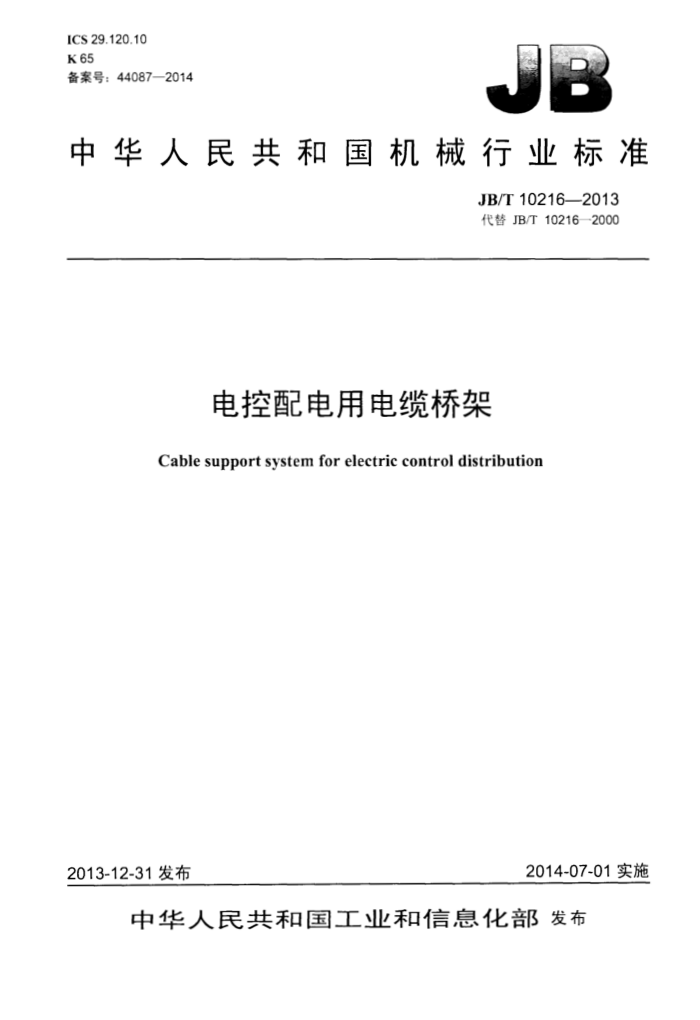

ICS 29.120.10 K 65 备案号：44087—2014
中华人民共和国机械行业标准
JB/T 10216—2013 代替 JB/T 10216—2000
电控配电用电缆桥架
Cable support system for electric control distribution
2014-07-01实施
2013-12-31 发布
中华人民共和国工业和信息化部发布 JB/T 10216—2013
目 次
前言 1范围... 2规范性引用文件 3术语和定义、型号代号
I
3.1术语和定义. 3.2型号代号. 4结构要求. 4.1正常使用条件. 4.2特殊使用条件. 4.3电缆桥架的结构要求 5试验方法.. 5.1 外观及尺小精度检查 5.2机械载荷试验 5.3撞击试验 5.4人工气候防护试验.. 5.5各种表面防护层的性能试验, 5.6保护电路连续性试验 5.7防护等级试验 5.8耐火型电缆桥架的耐火等级试验 5.9玻璃钢制和复合型桥架及其他非金属耐火材料制桥架的性能试验 6检验规则 6.1检验分类.. 6.2型式检验.. 6.3出厂检验.. 6.4抽样及判断.. 7标志、运输和贮存. 7.1标志与铭牌.. 7.2运输与贮存.. 附录A（资料性附录）托盘、梯架典型图例. 附录B（资料性附录）典型的支吊架示意图例附录C（资料性附录）电缆桥架不同环境下的使用推荐图1直线段载荷试验布置形式，图2直线段接头部分载荷试验布置形式图3型弯通的试验布置图4典型试验支架固定体及受试支吊架定位方式图5冲击试验的试件布置图.. 图6电气连续性试验布置图图7 桥架炉内安装简图
.6 6 10 10
.......
......
14 14 15 15 .16
. 16 ..19
19 19 19 ..20 21 ...21
21 .....21
..22 24 25
...........
1
....11
12 13 14 16 17
1 JB/T 10216—2013
图8耐火电缆桥架内电缆敷设示意图图 9 动力电缆耐火试验接线图10 控制电缆耐火试验接线.. 图 A.1 无孔电缆托盘直线段图 A.2 有孔电缆托盘直线段. 图 A.3 组装式电缆托盘直线段，图 A.4 网状电缆托盘直线段图 A.5 电缆梯架直线段图 A.6 双边电缆桥架直线段图 B.1 典型支吊架. 表1 桥架主结构材质及代号.. 表2结构特征代号表3主要品种代号表4电缆桥架的防护类型和相应的使用环境条件等级表5耐火型电缆桥架的耐火等级及其代号表6不同气候环境等级的参数表7不同化学腐蚀环境的参数表8常用规格尺小推荐表.. 表 9 桥架允许最小板材厚度表10 表面防护层技术要求. 表 11 典型电缆桥架安全工作载荷（SWL）表 12 人工气候试验项目及周期..… 表 13 各种表面防护层的性能试验项目表 14 玻璃钢制和复合型桥架及其他非金属耐火材料制桥架的性能试验表 C.1 电缆桥架不同环境下的使用推荐
.17 18 18 22 22 .22 22 23 ... 23 24
10 15 15 19 25
HI 05
JB/T 10216--2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T10216—2000《电控配电用电缆桥架》，与JB/T10216—2000相比主要技术变化如下：
引用了节能、环保标准；一定义、型号、代号与GB/T21762一2008《电缆管理电缆托盘系统和电缆梯架系统》保持一致；一增加了网状电缆桥架和复合电缆桥架的内容；一表面处理方法中增加了VCR双金属涂层；一增加了电缆桥架制造精度的要求；一一增加了玻璃钢桥架和铝合金桥架的允许最小板材厚度；增加并修改了出厂检验的抽样、检验、判定规则；一修改并完善了典型电缆桥架安全工作载荷和机械载荷试验方法；
修改了耐火电缆桥架的耐火等级及代号；将JB/T10216一2000的提示性附录改为资料性附录
本标准由中国机械工业联合会提出。 本标准由全国电器附件标准化技术委员会（SAC/TC67）归口。 本标准起草单位：天津电气传动设计研究所有限公司、江苏海纬集团有限公司、天津天传电控配电
有限公司、许昌美特桥架股份有限公司、江苏万奇电器集团有限公司、镇江市电器设备厂有限公司、广州市番禺天虹工业开发有限公司、江苏省配电设备产品质量监督检验中心、中国质量认证中心、川开电气股份有限公司、浙宝电气（杭州）集团有限公司、四川电器集团有限公司、唐山盾石电气有限责任公司、宁波天元电气有限公司、苏州电器科学研究院股份有限公司、江苏金华厦电气有限公司、杭州杭开海线有限公司、扬中市扬子铝加工有限公司、江苏士林电气设备有限公司、北京广发电气有限公司、上海友邦电气（集团）股份有限公司。
本标准主要起草人：崔静、张跃进、王阳、董瑞海、孙保建、马纪财、李爱洪、黎达坚、戴中怀、 史慧敏、王长东、林必宝、左成军、石凤桐、吴敏、何秀明、宋振达、宋建芳、张荣华、方敏、郑加鹏、 蒋文利。
本标准所代替标准的历次版本发布情况为：
-JB/T 10216—2000。
II JB/T 10216—2013
电控配电用电缆桥架
1范围
本标准规定了电控配电用电缆桥架的术语和定义、型号代号、结构要求、试验方法、检验规则、标志、运输和贮存等
本标准适用于工业与民用建筑室内外、高低压输配电工程用电缆桥架。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用了本文件。 凡是不注日期的用文件，其最新版本（包括所有的修改单）适用了本文件。
GB/T12-2013圆头方颈螺栓 GB/T93-1987　标准型弹簧垫圈 GB/T 97.1-—-2002平垫圈　A 级 GB/T700—2006碳素结构钢 GB912-2008碳素结构钢和低合金结构钢热轧薄钢板和钢带 GB/T1408.1一2006　绝缘材料电气强度试验方法　第1部分：T频下试验 GB/T1410-2006固体绝缘材料体积电阻率和表面电阻率试验方法 GB/T1720—1979漆膜附着力测定法 GB/T 18042000 ）一般公差未注公差的线性和角度尺小的公差 GB/T2423.42008　电T电子产品环境试验　第2部分：试验方法　试验Db　交变湿热（12h+12 h
循环)
GB/T 2423.17—2008 电工电子产品环境试验第2部分：试验方法试验Ka：盐雾 GB/T 2423.55—2006 电工电子产品环境试验第2部分：环境测试试验Eh：锤击试验 GB/T 2573--2008 玻璃纤维增强塑料老化性能试验方法 GB/T 3280—2007 不锈钢冷轧钢板和钢带 GB/T 3857—2005 玻璃纤维增强热固性塑料耐化学介质性能试验方法 GB/T 3880.1—2006 -般工业用铝及铝合金板、带材第1部分：一般要求 GB 4208--2008 外壳防护等级（IP代码） GB/T 4956--2003 磁性基体上非磁性覆盖层覆盖层厚度测量磁性法 GB/T 5270 -2005 金属基体上的金属覆盖层电沉积和化学沉积层附着强度试验方法评述 GB/T 5780—-2000 六角头螺栓C级 GB/T6170—20001型六角螺母 GB/T6892—2006一般工.业用铝及铝合金挤压型材 GB7251.1一2013低压成套开关设备和控制设备第1部分：总则 GB/T8013.1一2007铝及铝合金阳极氧化膜与有机聚合物膜第1部分：阳极氧化膜 GB/T 8237--2005纤维增强塑料用液体不饱和聚酯树脂 GB8624--2012建筑材料及制品燃烧性能分级 GB/T9978.1一2008　建筑构件耐火试验方法　第1部分：通用要求
1 JB/T 10216--2013
GB/T10580--2003固体绝缘材料在试验前和试验时采用的标准条件 GB/T11253—2007碳素结构钢冷轧薄钢板及钢带 GB/T 13452.2—2008 色漆和清漆漆膜厚度的测定 GB14907—2002钢结构防火涂料 GB/T18369—2008玻璃纤维捻粗纱 GB/T18370--2001玻璃纤维无抢粗纱布 GB/T 21762—2008 电缆管理电缆托盘系统和电缆梯架系统 GB/T 23639-—2009 节能耐腐蚀钢制电缆桥架 JB/T6743一1993户内户外钢制电缆桥架防腐环境技术要求
3术语和定义、型号代号
3.1术语和定义
下列术语和定义适用于本文件。 3.1.1
电缆桥架cable supports system 由电缆托盘或电缆梯架的直线段、弯通、附件及支吊架等构成具有支撑电缆的钢性结构系统之全称
（简称桥架）。 3.1.2
电缆托盘cable tray 由底板和与底板为一个整体的侧板组成或由底板和与底板连接的侧板组成的组件。
3.1.3
有孔电缆托盘perforated cable tray 由带散热孔的底板和与底板为一个整体的侧板组成或由带散热孔扎的底板与底板连接的侧板组成的
槽形组件。 3.1.4
无孔电缆托盘solid bottom cable tray 由底板和与底板为一个整体的侧板或由底板与底板连接的侧板组成的槽形组件（简称电缆托盘直线
段)。 3.1.5
组装式电缆托盘cable tray of assembly 由适工程现场任意组合的有孔部件用螺栓或插接方式连接成托盘的组件。
3.1.6
网状电缆托盘 mesh cable tray 由网状底板和与网状底板为一-个整体的侧板组成托盘的组件。
3.1.7
电缆梯架直线段cable ladder length 由侧板和与侧板相互固定的横档组成的梯形组件（简称梯架）。
3.1.8
水平弯通 bend mounted in the horizontal plane running 在同一水平面改变托盘、梯架方向的部件。
3.1.9
水平三通 tee mounted in the horizontal plane running 在同一水平面以不同三个方向连接托盘、梯架的部件。
2 JB/T 10216—2013
3.1.10
水平四通 cross mounted in the horizontal plane running 在同一水平面以不同四个方向连接托盘、梯架的部件。
3.1.11
垂直上弯通 bend mounted in the vertical plane running up 使托盘、梯架从水平面改变方向，问下延伸的部件。
3.1.12
垂直上三弯通 tee mounted in the vertical plane running up 在尚一飛直面以不同的角度分开三个方向，向下连接托、梯架的部件。
3.1.13
垂直下弯通 bend mounted in the vertical plane running down 使托盘、梯架从水平面改变方向，向上延伸的部件。
3.1.14
垂直下三弯通 tee mounted in the vertical plane running down 在同一垂直面以不同的角度分开三个方向，向上连接托盘、梯架的部件。
3.1.15
垂直四通 crose mounted in the vertical plane running 在同一垂直面以不同的角度分开四个方向连接托盘、梯架的部件。
3.1.16
耐火电缆桥架cable tray system resistance to fire 由电缆桥架的直线段、弯通、附件和支吊架等组成，用以支撑电缆具有连续的刚性结构系统，该系
统维持丁作时能达到规定的耐火要求（有些场合可简称耐火槽盒）。 3.1.17
复合电缆桥架 composite cable supports system 由金属材料和非金属材料构成的直线段、弯通、附件及支吊架等组成，用以支撑电缆具有连续的刚
性结构系统，连接螺栓和其他紧固件不考虑在内。 3.1.18
支帛架 supports and pendants 直接支撑托盘、梯架的承重部件。
3.1.19
附件 system accessory 用于完成电缆托盘或电缆梯架直线段的连接、变向、变径、端头封闭辅助功能的系统组成，如连接
板、调高（宽）片、弯通、三通、四通、电缆隔板、电缆卡、盖板等。 3.1.20
均布载荷（UDL） uniformly distributed load (UDL) 均匀地施加到给定区域的载荷。
3.1.21
安全工作载荷（SWL） safe working load (SWL) 在正常使用中可安全施加的最大载荷。
3.1.22
跨距span 两个相邻支撑件中心之问的距离（3m㎡以上为大跨距）。 JB/T 10216---2013
3.2　型号代号
3.2.1桥架型号及代号
口Q-口
WXH
表面防护类型代号（见表4）规格：宽度×高度［单位.为毫米（mm)] 品种代号（见表3）结构特征代号（见表2）电缆桥架主结构材质代号（见表1）
注：钢制电缆桥架系列代号GQJ;
玻璃钢制缆桥渠系列代号BQJ 铝合金制电缆桥架系列代号LQJ；耐火型电缆桥架系列代号FQJ；复合型电缆桥架系列代号FBQJ。
3.2.2 桥架型号示例
示例：型号: GQJ-P-01 A-200×100 TH 义：200mm×100mm钢制有孔托盘直线段电缆桥架，防护类型为泥热型。
3.2.3附件及其代号
电缆桥架的附件包括：
一盖板（G); -直线连接板（BLJ)；铰链式连接板（BLS）；端头连接板（BDL）；调宽板（BTK）; 调高板（BTG）; 调宽调高板（TKG); 调角板（BTJ); 隔板（BG); 引下装置（YX); 一电缆卡具（DK); 终端封头（ZF）; 伸缩节（SSJ);
—-锁扣(SK);
-圆头方颈螺栓（FJS）; -其他紧固件（QT）。
3.2.4基本支吊架及其代号
电缆桥架的基本支吊架包括：
托臂：可分为沿墙托臂（TBQ）、立柱托臂（TBL）、竖井托臂（TBS）等。
4
