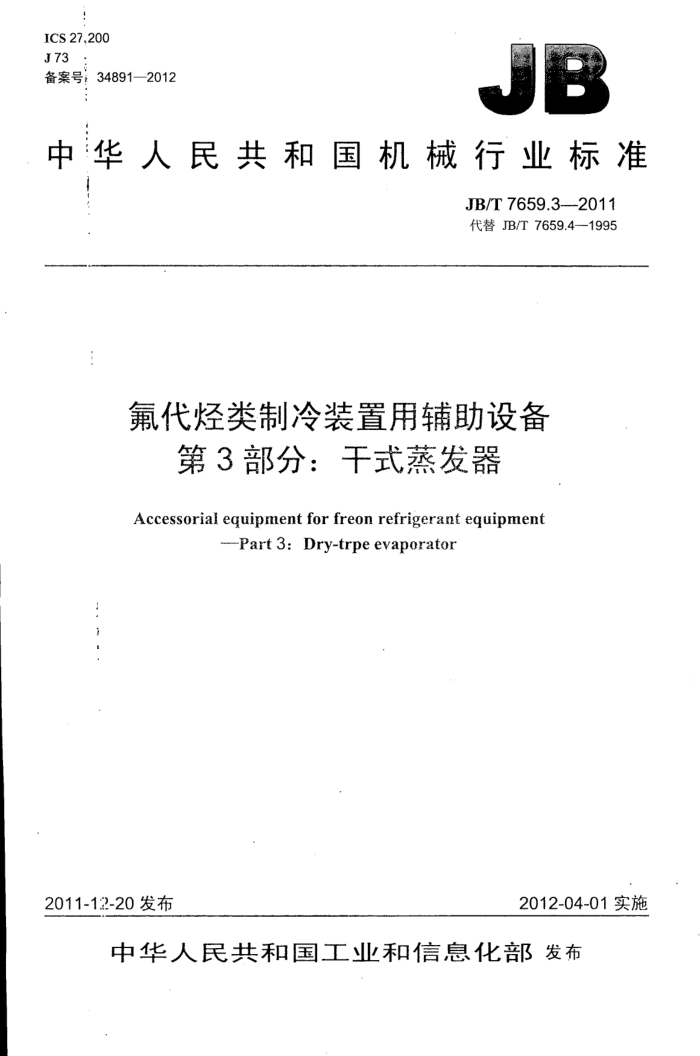

ICS 27.,200 J73 备案号：34891—2012
中华人民共和国机械行业标准
JB/T 7659.3--2011 代替 JB/T 7659.4---1995
氟代烃类制冷装置用辅助设备
第3部分：干式蒸发器 Accessorial eguipment for freon refrigerant eguipment
---Part 3: Dry-trpe evaporator
2012-04-01实施
2011-12-20 发布
中华人民共和国工业和信息化部发布 JB/T 7659.3--2011
目 次
前音
I1
范围, 规范性引用文件型式;与基本参数， 3.1型式 3.2基本参数. 4　要求 4.1-般要求 4.2材料. 4.3 冷、热加工成形 4.4 焊接与无损检测 4.5 、部件… 4.6 压力试验与气密性试验， 4.7 清洁度.. 4.8 外观质量试验方法.
2.
3
..................
5
5.1 传热性能试验， 5.2 焊接和无损检测， 5.3 压力试验和气密性试验 5.4 洁度测定 5.5.充气保护检验规则.. 6.1 一-般要求.. 6.2 检验项目… 6.3 出厂检验. 6.4 型式检验 7标志、包装和运输 7.1 标志.. 7.2 包装和运输.. 附录A（资料性附录）蒸发器型号编制方法 :A.1 型号表示方法 "A.2 换热面积. A.3 型号示例表1 蒸发器的设计条件表 2 名以工况表3 传热系数表4 检验项目
......
.P...+T+.+
.-+
2- Iiinr
I-+li 5.3力试验和气密性试验蒸发器的压力试验和气密性试验方法按NB/T47012的规定。 5.4清洁度测定 5.5充气保护试验结束后，应将蒸发器中剩余水放净，并作干燥处理，确保蒸发器内无水汽。单独出厂的蒸发器应充以正压干燥氮气或经专门处理的干燥空气（指露点低于-30℃），其最高压力不超过0.1MPa、最低 5.6试验方法和试验安全注意事项按NB/T47012的规定。
JB/T 7659.3-2011
蒸：发器的清洁度测定按JB/T9058的规定。
压力不低于0.05MPa，并立即封口。
6检验规则
6.1般要求
蒸发器应由制造厂的质量检验部门按本部分和技术文件进行检验，合格后方可出厂。 6.2检验项目 6.2.1检验分类
蒸发器的检验分为出厂检验和型式检验两类。 6.2.2检验项目
蒸发器的检验项目应按表4 的规定。
表 4 检验项目出厂检验
检验项目
型式检验
要求 3.2.1 4.7 4.2 4.3 4.8 4.4 4.6 7.1、7.2.2
试验方法 5.1 5.4 6.1 6.1 6.1 5.2 5.3 6.1
传热性能试验清洁度 (制冷剂侧) 主要、部件材质报告零、部件加工质量外观,质量无损检测报告压力试验、气密性试验产品标牌内容及出厂文件注：“^”为需检项目， “一”为不检项目。
△
△
6.3出}-检验
每台蒸发器均应进行出厂检验。 6.4型试检验
对蒸发器至少一种规格的新产品或经重大改进的老产品应进行型式检验。 7标志，包装和运输 7.1 标后
蒸发器应在明显而平整部位上固定永久铭牌，铭牌应符合GB/T13306的规定，铭牌内容应包括：
型号、名称和出厂编号；设计温度和设计压力； ·使用制冷剂;；
—最高工作（停机）压力； JB/T 7659.3--2011
试验压力; -名义换热面积；一制造广厂名及商标；质量；一制造日期。
7.2包装和运输 7.2.1蒸发器所有接管处应妥善封口，没有涂层保护的外露黑色金属处应涂防锈剂。单独出厂的蒸发器的包装、运输应按JB/T4711的规定。 7.2.2蒸发器的出厂文件应按NB/T47012的规定，单独出厂的蒸发器还应提供产品说明书和装箱单。
