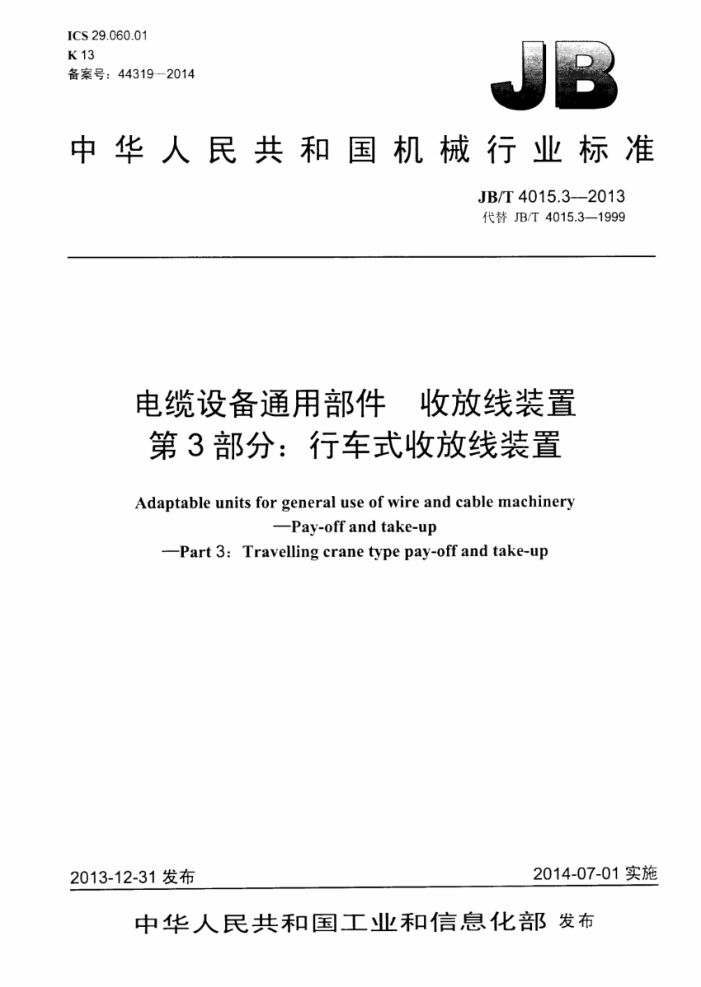

ICS29.060.01 K 13 备案号：44319-2014
中华人民共和国机械行业标准
JB/T4015.3-—2013 代替JB/T4015.3—1999
电缆设备通用部件 收放线装置第3部分：行车式收放线装置 Adaptable units for general use of wire and cable machinery
Pay-off and take-up
Part 3:Travelling crane type pay-off and take-up
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T4015.3—2013
目 次
前吉 1
范围 2规范性引用文件 3术语和定义 4型号和型式 4.1型号. 4.2型式 5规格.. 6尺寸... 图1行车式收放线装置（1t～5t）的型式. 图2行车式收放线装置（10t～20t）的型式表1行车式收放线装置的型号. 表2行车式收放线装置的规格和参数表3线盘支撑轴（端轴）的尺寸 JB/T4015.32013
前言
JB/T4015《电缆设备通用部件收放线装置》分为六个部分：
第1部分：基本技术要求：第2部分：立柱式收放线装置：第3部分：行车式收放线装置：第4部分：导轨式收放线装置：
一第5部分：柜式收线装置：
第6部分：静盘式放线装置。 本部分为JB/T4015的第3部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分代替JB/T4015.3一1999《电缆设备通用部件收放线装置第3部分：行车式收放线装置》
-
与JB/T4015.3-1999相比主要技术变化如下：
一修改了行车式收放线装置型号的表述（见表1，1999年版的表1）：
调整了行车式收放线装置的规格（见表2、表3，1999年版的表2、表3）；在线盘规格的参数中，将内宽2改为外宽1（见表2，1999年版的表2）：删除了“使用特性”，将其内容并入“范用”中（见第1章，1999年版的第1章和第6章）。 本部分由中国机械工业联合会提出。 本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本部分负责起草单位：上海电缆研究所。 本部分参加起草单位：合肥神马科技股份有限公司、江苏苏阳电工机械有限公司。 本部分主要起草人：唐远蓓、岳光明、张江。 本部分所代替标准的历次版本发布情况为：
JB/T4015.3-1985,JB/T4015.3—1999。
II JB/T4015.32013
电缆设备通用部件1 收放线装置第3部分：行车式收放线装置
1 范围
JB4015的本部分规定了采用行车轴向移动线盘实现排线的行车式收放线装置的型式尺寸和技术要求。
本部分适用于采用JB/T7600规定的PNS型机用线盘和JB/T8137规定的交货盘的行车式收放线装
置。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2900.40电工名词术语电线电缆专用设备
3术语和定义
GB/T2900.40界定的术语和定义适用丁本文件。
4型号和型式
4.1型号
行车式收线装置和放线装置的型号见表1。
表1行车式收放线装置的型号
型号 TSX TFX
名称行车式收线装置行车式放线装置
适用范围
挤塑机、交联挤型机红、挤橡机、挤橡连续硫化机组及绕包机、 绞线机、成缆机等
4.2 型式
行车式收线装置和放线装置的型式如图1和图2所示。 JB/T4015.32013
图1 行车式收放线装置（1t～5t）的型式
图2行车式收放线装置（10t～20t）的型式
5规格
行车式收线装置和放线装置的规格和参数应符合表2的规定。
表2行车式收放线装置的规格和参数
规格
线盘规格
线缆规格最大外径 mm
最人线盘侧板直径 mm
型号
载车量 侧板直径d
外宽1 mm
轴孔直径d
mm
mm
I
1 3 5 2 3 5 10 10 15 15 20 20 25
710~1250
1 250
560950
25
80
8001 600
1 600
600~1180
80
32
2000
80~125
10002000
7101500
40
TSX TFX
2 500
16002500
80~125
[120~1900
80
3150
2000~3 150
14002300
125160
100
3 550
1900~2 500
25003550
125
125160
2 JB/T4015.3-2013
6尺寸
行车式收放线装置的线盘支撑轴（端输）尺小应符合表3的规定。
表3线盘支撑轴（端轴）的尺寸端轴直径d
规格“ 1 250 1 600 2 000 2 500 3 150 3 550 对应于最人线盘侧板直。
图 小
mm 80
80. 125
125.140.160
0
3
