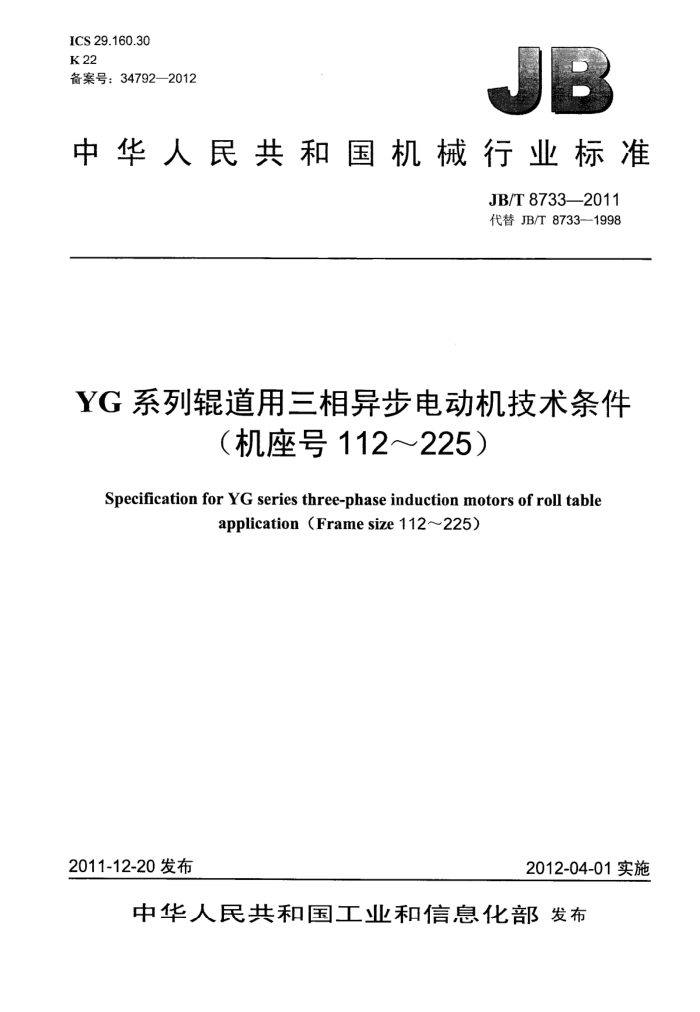

ICS 29.160.30 K 22 备案号：34792—2012
中华人民共和国机械行业标准
JB/T 8733—2011 代替 JB/T 8733-1998
YG系列辊道用三相异步电动机技术条件
（机座号112～～225）
Specification for YG series three-phase induction motors of roll table
application (Frame size 112~~225)
2011-12-20 发布
2012-04-01实施
中华人民共和国工业和信息化部发布 JB/T 8733—2011
目 次
前言引言 1范围. 2 规范性引用文件 3 术语. 4型式、基本参数与尺寸. 5技术要求. 6＇特殊试验方法 6.1动态常数热试验方法. 6.2变频变压调速试验方法.. 6.3堵转时间的测量方法. 7检验规则. 8标志、包装及保用期.. 附录A（规范性附录）电动机转子转动惯量的测定方法， A.1试验方法及试验准备.作 A.2 测量步骤. A.3 注意事项表1 YGa电动机机座号与极数、堵转转矩、堵转电流和S540%工作制时的动态常数的对应关系. 表2 YGb 电动机机座号与极数、堵转转矩和 S1工作制时的功率的对应关系，表3 B3型（机座带底脚、端盖上无凸缘）电动机
.
----
10 11
12 3 13
+++*14
16 16
....16 .....17
....4
.6
表4 B5型（机座无底脚、端盖上有凸缘）的电动机. 表5 B35型（机座带底脚、端盖上有凸缘）的电动机. 表 6 键的尺寸及公差表 7 径向圆跳动公差表8 圆跳动公差，表9 平行度公差表10 平面度公差. 表11 键槽的对称度公差表12 电气性能保证值的容差表 13 额定频率和额定电压下的堵转时间.. 表 14 不同轴中心高用位移、速度和加速度表示的振动强度限值（方均根值）
9 9
9 10 10 .11 17 JB/T 8733--2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T8733—1998《YG系列辊道用三相异步电动机技术条件（机座号112~225）》，与JB/T
8733-1998相比主要技术变化如下：
部分规范性引用文件已修订或作废，重新引用并修改相应条文。 按GB755-2008的规定，对部分条文作了修改。 按GB10068-2008的规定，对电动机增加了振动要求。 ！-增加引用GB14711中小型旋转电机安全要求的内容。 按GB/T1096一2003，电动机轴伸键宽度的极限偏差代号由“h9”改为“h8”。 一对条文的次序和内容做适当调整（包括原附录A和附录B）。 本标准由中国机械工业联合会提出。 本标准由全国旋转电机标准化技术委员会（SAC/TC26）归口。 本标准负责起草单位：上海电器科学研究所（集团）有限公司、上海电机系统节能工程技术研究中
心有限公司、佳木斯电机股份有限公司、宁波东力传动设备股份有限公司、山东华力电机集团股份有限公司和浙江金龙电机股份有限公司。
本标准参加起草单位：江西特·中电机股份有限公司、新乡市特种电机制造有限公司、南阳防爆集团股份有限公司和河北电机股份有：公司。
本标准主要起草人：刘憬奇、胡春雷、虞修忍、常艳芹、姚丽新、王庆东、叶叶、吴冬英、刘春山、 王宛丽、杨秀军。
本标准所代替标准的历次版本发布情况为：
JB/T 8733—1998。
TT JB/T 8733---2011
引言
YG系列辊道用三相异步电动机按用途分为YGa和YGb两种型式。YGa型辊道用三相异步电动机（以下简称YGa电动机），能够经常频繁起动、制动或反转运行，主要用于单独拖动冶金工业的工作辑道辊子。YGb 型辊道用三相异步电动机（以下简称YGb 电动机），通常只向一个方向运行，主要用于单独拖动冶金工业的传送工作辊道辊子。
III JB/T 8733--2011
YG系列辊道用三相异步电动机技术条件
（机座号112～～225）
1范围
本标准规定了YG系列辊道用三相异步电动机的型式、基本参数与尺寸、技术要求、特殊试验方法、 检验规则以及标志、包装及保用期的要求。
本标准适用于YG系列辊道用三相异步电动机（机座号112～225）（以下简称电动机），凡属本系列电动机所派生的各种派生系列电动机也可参照执行。 2　规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008包装储运图示标志 GB 755—2008旋转电机定额和性能 GB/T997--2008旋转电机结构型式、安装型式及接线盒位置的分类（IM代号） GB/T1032—2005三相异步电动机试验方法 GB1971-2006旋转电机线端标志与旋转万向 GB/T1993—1993旋转电机冷却方法 GB/T4772.1-1999旋转电机尺寸和输出功率等级第1部分：机座号56~400和凸缘号55~1080 GB/T4942.1-2006旋转电机整体结构的防护等级（IP代码）分级 GB10068-2008轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值 GB/T12665—2008电机在—般环境条件下使用的湿热试验要求 GB14711一2006　中小型旋转电机安全要求 GB/T22719.1—2008交流低压电机散嵌绕组匝间绝缘第1部分：试验方法
3　术语
下列术语和定义适用于本文件。
3.1
反转 roll back 当电动机通过反接制动使其转速等于零时，如果不切断电源，电动机将反向加速到接近同步转速。
这种反接制动和反向加速的全过程叫做反转。 3.2
加速因数accelerating factor 电动机在反转运行中每次加速后达到的转速与同步转速的比值，叫做电动机的加速因数。
3.3
工作周期duty period 电动机连续反转运行过程中，两相邻反转对应状态之间的时间间隔，叫做电动机的工作周期，其数
值等于每次反转的通电时间与断电时间之和，以秒为计量单位
1 JB/T 8733---2011
3.4
损耗因数losses factor 电动机在反转运行的制动过程和加速过程中，由于损耗所产生的热量是不同的，用来表示这两种热
量之间数量关系的常数K，Ⅲ做电动机的损耗因数。损耗因数与制动方式有关，是计算动态常数不可缺少的参数。 3.5
动态常数dynamic constant 电动机在指定的负载持续率下，经频繁起动、制动或反转后，定子绕组温升达到温升限值。在这种
条件下，电动机的损耗因数，加速因数，小时起动、制动或反转次数与电动机轴上转动惯量总和的乘积，叫做电动机的动态常数。
动态常数是表征电动机工作能力的·项重要性能指标。动态常数越高，表示电动机在负载一定时每小时允许起动、制动或反转次数越多。 4型式、基本参数与尺寸 4.1电动机的外壳防护等级为IP54（按GB/T4942.1--2006的规定）。 4.2电动机的冷却方法为IC410（按GB/T1993--1993的规定）。 4.3电动机的结构及安装型式为IMB3、IMB5和IMB35（按GB/T9972008的规定）。 4.4电动机的额定电压为380V，额定频率为50Hz，定子绕组为Y接法。 4.5YGa电动机主要用于断续工作制，其温升是在额定频率与额定电压下，按S540%工作制时的动态常数考核。
YGb电动机主要用于连续工作制，其温升是在额定频率与额定电压下，按S1工作制时的功率考核。 4.6YGa电动机机座号与极数、堵转转矩、堵转电流和S540%工作制时的动态常数的对应关系应符合表 1 的规定。 表1YGa电动机机座号与极数、堵转转矩、堵转电流和S540%工作制时的动态常数的对应关系
极数 4 4 6 6 6- 6 6 6 6- 6 8 8 8 8 8 8 8
堵转转矩N·m 堵转电流 A
动态常数　kg·m"h
机座号 112L1 112L2 112L1 112L2 132M1 132M2 160S1 160S2 160L1 160L2 112L1 112L2 132M1 132M2 160S1 160S2 160L1
13 19 8.5 12 18 24 32 43 57 72 5.8 9. 12 17 22 30 40
22 36 22 34 50 71 90 120 160 200 17 28 42 60 80 110 150
90 130 205 280 300 375 160 550 670 820 335 470 510 640 770 950 1 160
