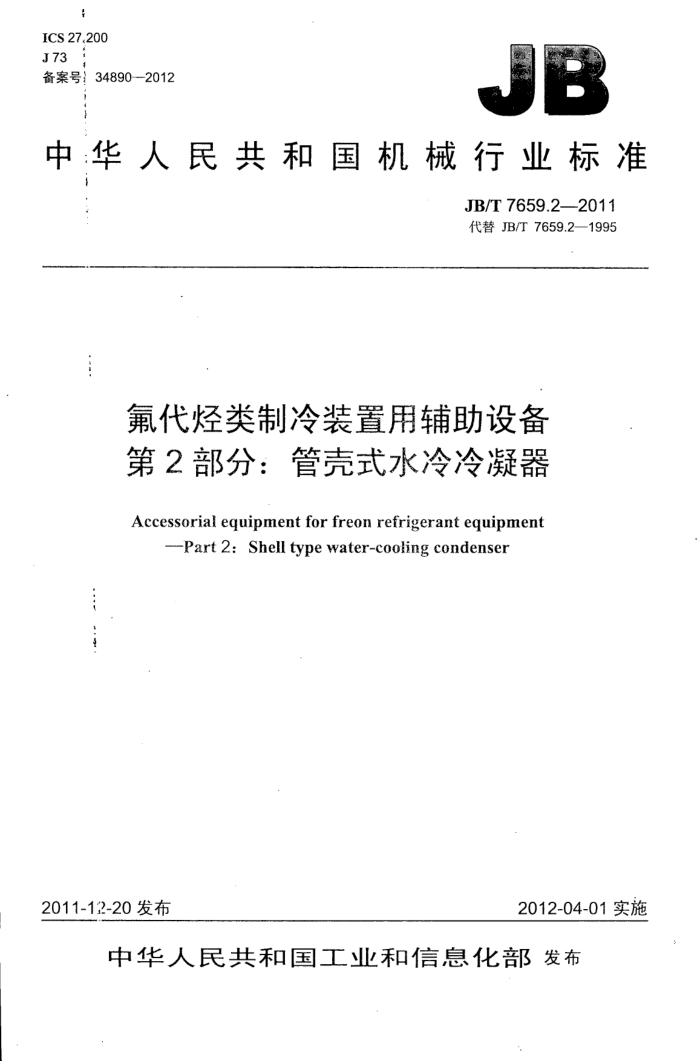

ICS 27.200 J73 备案号348902012
中：华人民共和国机械行业标准
JB/T 7659.2—2011 代替 JB/T 7659.2—1995
氟代烃类制冷装置用辅助设备第2部分：管壳式水冷冷凝器
Accessorial eguipment for freon refrigerant equipment
--Part 2: Shell type water-cooling condenser
2012-04-01实施
2011-12-20 发布
中华人民共和国工业和信息化部发布 JB/T 7659.2-2011
目 次
前言 1 范围] 2 规范性引用文件 3 型式与基本参数
.11
+.....+........
..................
3.1 型式. 3.2基本参数 4要求. 4.1般要求 4.2材料 4.3冷、热加工成形， 4.4 捍接与无损检测. 4.5 试板与试样 4.6 零部件.. 4.7 安全附件. 4.8 力试验和气密性要求 4.9 清洁度 4.10外观质量５试验方法 5.1 传热性能试验.. 5.2 焊接与无损检测. 5.3 压力试验和气密性试验 5.4 灌洁度测定 5.5充气保护 6检验规则 6.1 -般要求 6.2 检验项目。 6.3出厂检验 6.4型式检验... 7标志、包装和运输. .．标志 7.2包装和运输.. 附录A（资料性附录）管壳式水冷冷凝器型号表示方法 A.1型号表示方法， A.2型号示例. 表1冷凝器的设计条件表2 名义工况. 表 3 传热系数表4 检验项目
中中产中子
...... JB/T 7659.2---2011
4.10外观质量
冷凝器造型应美观大方，焊缝表面应无裂纹、气孔、弧坑和夹渣，外表面应涂油漆，漆层应均匀光滑、 色泽一致，不得有影响外观的缺陷。 5试验方法 5.1 传热性能试验
冷·凝器传热性能试验方法可采用工业运行试验。 5.2焊接与无损检测
冷:凝疑器焊接与无损检测的方法按NB/T47012的规定。 5.3压力试验和气密性试验
冷凝器的压力试验和气密性试验方法按NB/T47012的规定。 5.4清洁度测定
冷凝器的清洁度测定按JB/T9058 的规定。 5.5充气保护
试验结束时，应将冷凝器中剩余水放净，并作干燥处理，确保冷凝器内无水汽，单独出厂的冷凝器应充以正压干燥氮气或经专门处理的干燥空气（指露点低于-30℃），其最大压力不大于0.1MPa、最小压力不应小于0.05MPa，并立即封口。 6 检验规则 6.1一·般要求
冷凝器应由制造厂的质量检验部门按本部分和技术文件进行检验，合格后方可组装或出厂。 6.2检验项目 6.2.1捡验分类
冷凝器的检验分出厂检验、型式检验两类。 6.2.2检验项目
冷器的检验项目按表4 的规定。
表4检验项目出厂检验
检验项目
要求 3.3 4.10 4.2.1 4.7 4.3 4.11 4.5 4.9 7.1、7.2.2
试验方法 5.1 5.4 6.1 6.1 6.1 6.1 5.2 6.1 6.1
型式检验
传热性能试验清洁度受压;件的材质报告零、部件加工质量
铸铁件质量外观质量无损检测报告压力说验、气密性试验产品标牌内容及出厂文件注：“△”为需检项目， * ”为不检项目。 6.3出广检验
△
△
每台冷凝器制成后均应进行出厂检验
3 JB/T 7659.2—2011
6.4型式检验
对冷凝器至少一种规格的新产品或经重大改革的老产品应进行型式检验。 7标志、包装和运输 7.1标志
冷凝器应在明显而平整部位上固定永久性铭牌，铭牌应符合GB/I13306的规定，铭牌上标出内容应按NB/T47012的规定。 7.2包装和运输 7.2.1冷凝器所有接管处应妥善封口，没有涂层保护的外露黑色金属处应涂防锈剂，单独出厂的冷凝器的包装、运输应按JB/T4711的规定。 7.2.2冷凝器的出厂文件应按NB/T47012的规定，单独出厂的冷凝器还应提供产品说明书和装箱单。
