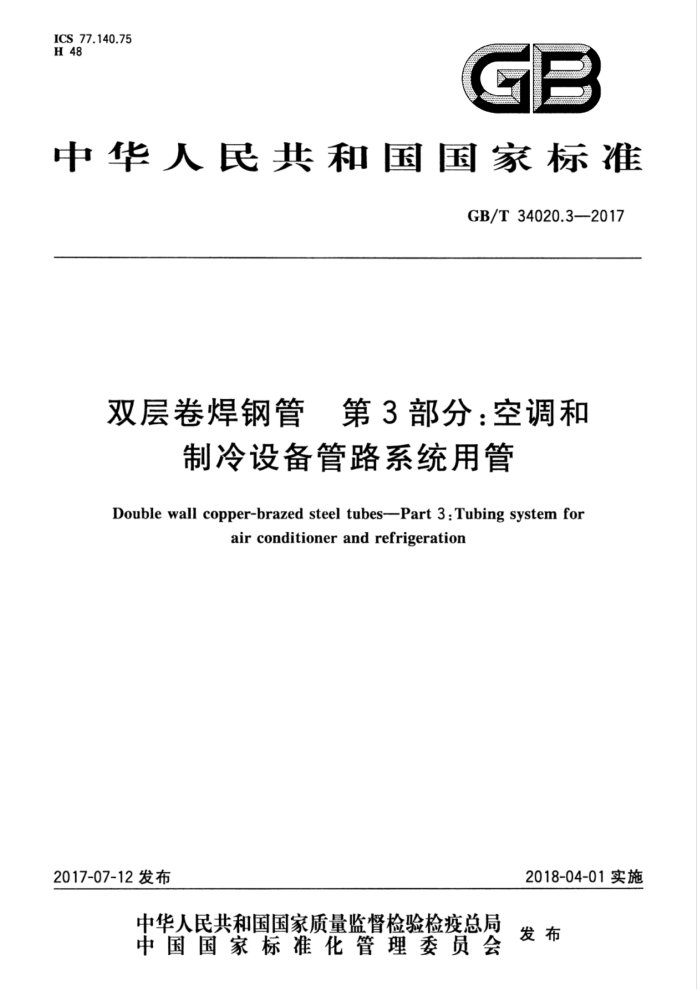

ICS 77.140.75 H 48
GE
中华人民共和国国家标准
GB/T34020.3—2017
双层卷焊钢管贪 第3部分：空调和
制冷设备管路系统用管
Doublewallcopper-brazedsteeltubes-Part3:Tubingsystemfor
air conditioner and refrigeration
2018-04-01实施
2017-07-12发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T34020.3—2017
前 言
GB/T34020《双层卷焊钢管》分为3个部分：
-第1部分：冰箱管路系统用管；第2部分：汽车管路系统用管； -第3部分：空调和制冷设备管路系统用管。
本部分为GB/T34020的第3部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国钢铁工业协会提出。 本部分由全国钢标准化技术委员会（SAC/TC183)归口。 本部分起草单位：苏州市华盛邦迪镀铜钢带有限公司、芜湖源大管业有限公司、天津助友时代汽车
零部件制造有限公司、张家港勇邦管业有限公司。
本部分主要起草人：盛小七、王积科、吕一民、勇沛浩、盛乐园、杨时熙。
I GB/T34020.3—2017
双层卷焊钢管第3部分：空调和
制冷设备管路系统用管
1范围
GB/T34020的本部分规定了空调和制冷设备管路系统用双层卷焊钢管的分类与代号、尺寸、外
形、重量及允许偏差、技术要求、试验方法、检验规则、包装、标志和质量证明书。
本部分适用于家用空调、中小型中央空调及制冷设备管路系统中的配管、连接管、蒸发冷凝管及管件用双层卷焊钢管（以下简称“双层管”）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T222 钢的成品化学成分允许偏差 GB/T228.1-2010 金属材料拉伸试验 检第1部分：室温试验方法 GB/T241 金属管 液压试验方法 GB/T242 金属管 扩口试验方法 GB/T 244 金属管 弯曲试验方法 GB/T246 金属管 压扁试验方法 GB/T 682 化学试剂 三氯甲烷 GB/T 686 化学试剂 丙酮 GB/T 688 化学试剂 四氯化碳 GB/T 2102 钢管的验收、包装、标志和质量证明书 GB/T 2975 钢及钢产品力学性能试验取样位置及试样制备 GB/T4955 金属覆盖层 覆盖层厚度测量阳极溶解库仑法 GB/T4956 磁性基体上非磁性覆盖层覆盖层厚度测量磁性法 GB/T5270—2005 金属基体上的金属覆盖层电沉积和化学沉积层 附着强度试验方法评述 GB/T6462 金属和氧化物覆盖层厚度测量显微镜法 GB/T7735一2016无缝和焊接（埋弧焊除外）钢管缺欠的自动涡流检测 GB/T10125人造气氛腐蚀试验盐雾试验 GB/T11605-—2005湿度测量方法 GB/T15749 定量金相测定方法 GB/T34020.1双层卷焊钢管第1部分：冰箱管路系统用管 HJ637水质石油类和动植物油类的测定红外分光光度法 YB/T069焊管用镀铜钢带
3术语和定义
GB/T34020.1界定的术语和定义适用于本文件。
1 GB/T34020.3—2017
4 分类与代号
4.1 双层管按不同力学性能的状态分类及代号如下：
a) 软态，代号为S； b）半软态，代号为S1/2。
4.2双层管按不同尺寸精度分类及代号如下：
a）普通精度，代号为PA； b） 高级精度，代号为PC。
4.3双层管代号标记见示例。
示例：高级精度，外径8.00mm、壁厚0.70mm、长度6000mm的条状定尺半软态双层管，其标记为： PC 8.00X0.70X6000S1/2--GB/T34020.3—2017
5 5订货内容
按本部分订货的合同或订单应包括下列内容： a） 本部分编号； b）产品名称； c) 规格尺寸（双层管的外径、壁厚、长度，单位为毫米)； d) 尺寸精度； e) 力学性能； f) 订购的数量（总重量或总长度）； g) 特殊要求。
6尺寸、外形、重量及允许偏差
6.1尺寸 6.1.1 双层管的外径（D）、壁厚（S）和理论重量应符合表1的规定。根据需方要求，经供需双方协商，可供应表1以外规格的双层管。
表1 外径、壁厚和理论重量
壁厚S/mm 0.6
外径D/mm
0.3
0.4
0.5
0.7
0.8
1.0
1.2
理论重量·/(g/m) 61.6
4.76 5.00 6.00 6.35 8.00 9.53
43.0 45.4 55.2 58.7 75.0 90.1
52.5 55.5 67.8 72.1 92.5 111.3
70.1 74.2 91.5 97.5 126.0 152.4
33.0 34.8 42.2 44.8 57.0
65.1 79.9 85.1 109.5 132.1
82.9 102.6 109.5 131.9
123.3
172.6 210.4
142.1 172.2
201.2 246.5
2 GB/T34020.32017
表1(续)
壁厚S/mm 0.6
外径D/mm
1.2
0.3
0.4
0.5
0.7
0.8
1.0
理论重量*/(g/m） 139.1
10.00 12.00 12.70 14.00 15.00 15.88 16.00 17.00 18.00 19.05 未增添外镀层时的理论重量，钢的密度取7.85g/cm"。
94.7
222.0 271.3 319.6
260.4
117.1 141.8 168.7 150.4
160.5 195.1 207.2 229.6 246.9 262.1 264.1 281.4 298.7 339.3 316.8 360.1 445.1 528.3
181.5 221.0 234.8 260.4 320.6 378.8 280.2
340.3
179.0 198.3 213.1 226.1
288.5
345.3 367.0 369.9 394.6 419.2
408.4 434.4 438.0 467.6 497.2
297.5 299.9 319.6
.
6.1.2 未增添外镀层时双层管外径的允许偏差应符合表2的规定。 根据需方要求，经供需双方协商，并在合同中注明，可供应其他外径允许偏差的双层管。
表 2 双层管外径的允许偏差
单位为毫米
外径 <6.00 6.00~8.00 >8.00~12.70 >12.70
普通精度(PA)
高级精度(PC)
±0.08 ±0.09 ±0.10 ±0.12
±0.06 ±0.07 ±0.08 ±0.09
6.1.3 未增添外镀层时双层管壁厚的允许偏差应符合表3的规定。 根据需方要求，经供需双方协商并在合同中注明，可供应其他壁厚允许偏差的双层管。
表3 双层管壁厚的允许偏差
单位为毫米
壁厚 <0.7 ≥0.7
高级精度(PC)
普通精度（PA)
±0.08 ±0.10
±0.06 ±0.08
6.1.4双层管的通常长度为0.2m～4000m，长度不大于8m的双层管以条状交货，大于8m的双层管以盘状交货。 6.1.5 5双层管的定尺长度应在通常长度范围内，需要条状交货的定尺双层管，其定尺长度的允许偏差应符合表4的规定。
3 GB/T34020.3—2017
表4双层管定尺长度的允许偏差
单位为毫米
长度 ≤500
允许偏差
+? +3 + +? +1°
>500~1000
>1000~2000
>2000~5000
>5000~8000
6.2 外形 6.2.1 弯曲度
条状交货双层管的弯曲度应不大于4mm/m。 6.2.2 端部形状
条状交货双层管两端端面应与轴线垂直，切口毛刺应予清除。 6.3重量 6.3.1 盘状双层管以实际重量交货。 6.3.2 条状双层管按实际重量交货，也可按理论重量交货。双层管理论重量的计算应符合表1的规定或按式(1)计算：
W=元p(D-S)S/1000
...(1)
式中： W 双层管每米理论重量，单位为千克每米（kg/m）；
圆周率，3.1416；双层管的密度，单位为克每立方厘米（g/cm"）；
T
p
D--双层管的外径，单位为毫米(mm);
双层管的壁厚，单位为毫米（mm）。
S
6.3.3 双层管按理论重量交货时，供需双方协商双层管的密度（增添外涂镀层时）和重量的允许偏差，并在合同中注明。
7 技术要求
7.1 钢带 7.1.1 制造双层管的镀铜钢带应采用超低碳钢或无间隙原子钢（IF钢），钢带的化学成分应符合表5的规定。钢带应采用冷轧方法制造。
4
