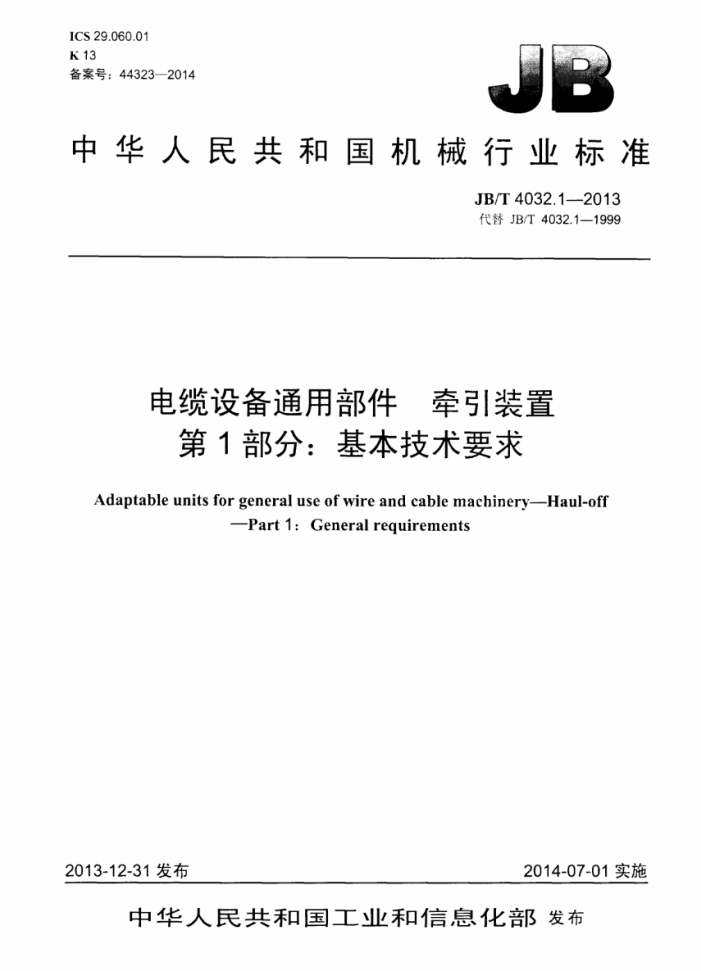

ICS29.060.01 K13 备案号：44323—2014
中华人民共和国机械行业标准
JB/T4032.1-2013 代替JB/T4032.1—1999
电缆设备通用部件 牵引装置第1部分：基本技术要求
Adaptable units for general use of wire and cable machinery--Haul-off
-Part 1: General requirements
2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布 JB/T4032.1—2013
目 次
前言
I
范围. 2 规范性引用文件术语和定义.
1
福
3 4 代号及表示方法
4.1代号... 4.2表示方法， 5 一般规定传动机构..
6 T
检验和验收 JB/T4032.1—2013
前言
JB/T4032《电缆设备通用部件 牵引装置》分为四个部分：
第1部分：基本技术要求：第2部分：轮式牵引装置：第3部分：履带式牵叫装置：第4部分：轮带式牵引装置。
本部分为JB/T4032的第1部分。 本部分按照GB1.1一2009给出的规则起草。 本部分代替JB/T4032.1一1999《电缆设备通用部件牵引装置第1部分：基本技术要求》，与JB/T
4032.1一1999相比主要技术变化如下：
一修改了代号的细分形式（见4.1，1999年版的4.1）。 本部分由中国机械工业联合会提出。 本部分由国电线电缆标准化技术委员会（SAC/TC213）归口。 本部分负责起草单位：上海电缆研究所。 本部分参加起草单位：合肥神马科技股份有限公司、江苏苏阳电工机械有限公司。 本部分主要起草人：唐远蓓、岳光明、张江。 本部分所代替标准的历次版本发布情况为： JB/T4032.1-—1985,JB/T4032.1-1999
I JB/T4032.1—2013
电缆设备通用部件牵引装置
第1部分：基本技术要求
范围
JBT4032的本部分规定了电缆设备通用部件中牵装置的基本技术要求。 本部分适用丁电缆设备通用部件中各类型牵引装置。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T321 优先数和优先数系 GB/T2900.40 电工名词术语 电线电缆专用设备 GB/T4457.2 技术制图 图样画法指引线和基准线的基本规定 GB/T 4457.4 机械制图 图样画法 图线 GB/T4457.5 机械制图 剖面符号 GB/T4458（所有部分） 机械制图 GB/T4459（所有部分） 机械制图 GB/T4460 机械制图 机构运动简图符号 GB/T4728（所有部分） 电气简图用图形符号 GB/T13384 机电产品包装通用技术要求 JB/T7601（所有部分） 电线电缆专用设备 基本技术要求
3术语和定义
GB/T2900.40界定的术语和定义适用于本文件。
4代号及表示方法
4.1代号 4.1.1 层次代号
电缆设备通用部件
T
4.1.2 类别代号
牵引装置
Q... 4.1.3系列代号
.轮式
1 JB/T4032.12013
D. P
履带式 .轮带式
4.1.4型式代号
W. V.
主机联动 .单独驱动
4.2表示方法
牵引装置用型号、规格及标准编号表示。规格包含主参数和辅助参数时，用符号“/”分隔表示。 示例1：主机联动轮式牵引装置，轮径1600mm+双轮，表示为： TQLW-1600/2JB/T4032.2—2013 示例2：单独驱动腹带式牵引装置，牵引力250kg，表示为： TQDV-250JB/T4032.32013 示例3：轮带式牵引装置，轮径800mm.表示为： TQP-800JB/T4032.42013
5一般规定
5.1牵可装置应按经过规定程序审查批准的图样和技术文件制造，机械图样应符合GB/T4457.2、GB/T 4457.4、GB/T4457.5、GB/T4458、GB/T4459和GB/T4460的规定，电气图样应符合GB/T4728的规定。 5.2牵引装置的基本技术参数和主要尺寸应符合GB/T321的规定，尽可能按优先数或优先数系取值。 5.3牵引装置的加工质量应符合JB/T7601的规定。自制零、部件必须按规定检验合格后方可用丁装配：外购件。外协件必须有制造厂的产品质量检验合格证明，并按规定验收后方可用于装配， 5.4牵引装置的设计应遵循通用化、标准化原则，提高可通用互换的零。部件或元件的比例。
6传动机构
6.1所有齿轮箱的噪声应不超过80dB（A）。 6.2润滑系统应保持汕路畅通，无渗油、漏汕现象。 6.3变速齿轮箱的齿轮定位与手柄位置应一致、可靠，齿轮不得自由滑动。 6.4传动机构的轴承温升应符合下列规定：
滑动轴承温升不超过30℃，最高温度为60℃：滚动轴承温升不超过40℃，最高温度为70℃： -经过负荷运行达到稳定状态后，若轴承每小时温升不超过5℃，即认为温升稳定。
6.5牵引装置在运行时应保持平稳均匀，无停滞或冲开现象。
7检验和验收
7.1牵引装置的包装应符合GB/T13384的规定。
2 JB/T4032.12013
7.2 2每台牵引装置交货时应附有下列文件：
a）产品合格证明： b）产品使用说明书： c）装箱单。
7.3 牵引装置应按本部分规定的技术要求及JB/T7601的规定检验和验收
3
