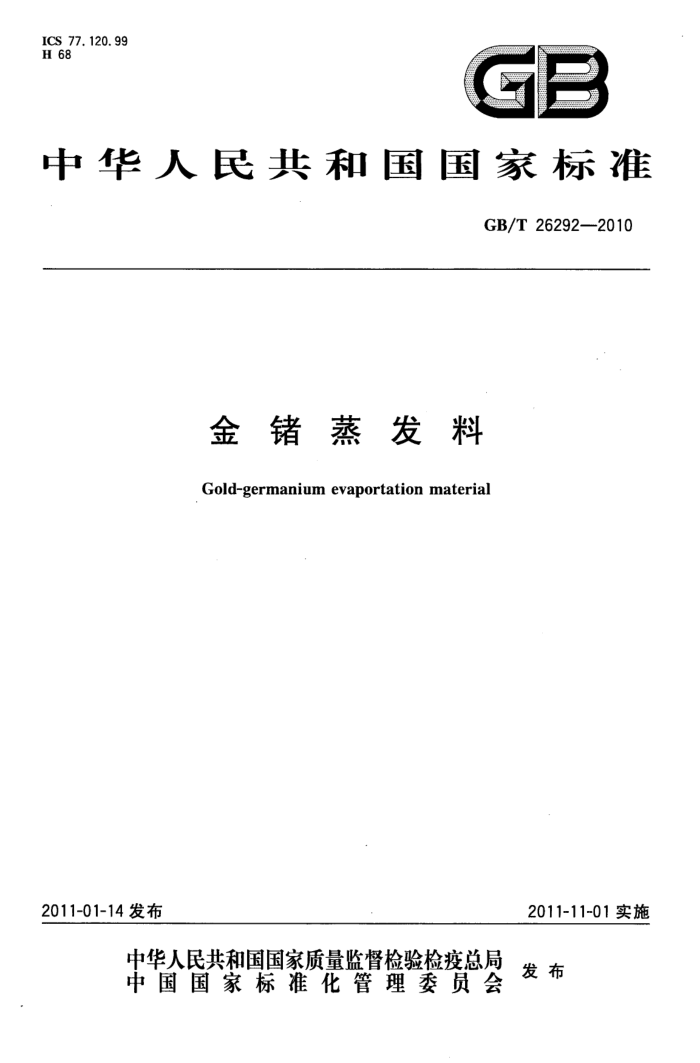

ICS 77.120.99
H 68
GB
中华人民共和国国家标准
GB/T26292—2010
金锗蒸发料
Gold-germanium evaportation material
2011-01-14发布
2011-11-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 中华人民共和国
国家标准金蒸发料 GB/T26292—2010
*
中国标准出版社出版发行北京复兴门外三里河北街16号
邮政编码：100045 网址www.spc.net.cn 电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×12301/16 印张0.75字数16千字 2011年7月第一版 反2011年7月第一次印刷
*
书号：155066·1-42549定价16.00元
如有印装差错 由本社发行中心调换
版权专有侵权必究举报电话：(010)68533533 GB/T 26292—2010
前言
本标准由全国有色金属标准化技术委员会（SAC/TC243)归口。 本标准由北京有研亿金新材料股份有限公司、北京有色金属研究总院负责起草。 本标准主要起草人：杨永刚、朱晓光、王永辉、雷继峰、熊晓东、江轩、李娜、童坚。 GB/T 26292-2010
金锗蒸发料
1范围
本标准规定了金锗蒸发材料的要求、试验方法、检验规则、标志、包装、运输、贮运及质量证明书与订货单（或合同）内容。
本标准适用于各种方法生产的金锗蒸发材料，该产品主要用于分立器件、发光二极管制造等行业。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB/T15077贵金属及其合金材料几何尺寸测量方法
3要求
3.1产品分类
按合金元素组成分成5个牌号：Au88Ge，Au88GeSb、Au86GeNi、Au83GeNi、Au80GeNi。 3.2化学成分
合金元素化学成分应符合表1的要求。
表 1
单位为质量分数/%
主成分
杂质元素，不大于 Zn
产品名称
Au 余量余量余量余量余量
Ge 11.5~12.5 11.5~12.5 0.13~0.17 11.3~12.3 10.9~11.9 10.5~11.5
Sb
Ni
Pb 0.05 0.05 0.05 0.15 0.05 0.05 0. 05 0.15
Cd 总量
Au88Ge Au88GeSb Au86GeNi Au83GeNi Au80GeNi
1.5~2.5 0. 05 0. 05 0. 05 0.15 4.5~5.5 0.05 0.05 0, 05 0. 15 7.5~8.5 0. 05 0.05 0. 05 0.15
3.3 规格尺寸
金锗蒸发料的规格尺寸要求见表2所示，供需双方可协商生产其他规格。
1 GB/T 26292—2010
表 2
规格尺寸/mm
形态
产品名称
允许偏差 ±0.5 ±0.5 ±0.5 ±0.5 ± 0. 5
长度 允许偏差
厚度 允许偏差
宽度 8. 5 5. 5 5. 0 5. 0 5. 0
条状条状片状片状片状
±0.2 ±0.2 ±0.2 ±0.2 ±0.2
Au88Ge Au88GeSb Au86GeNi Au83GeNi Au80GeNi
1. 4 1. 4 1 1 1
1
5. 0 5. 0 5. 0
±0.5 ± 0. 5 ±0.5
3. 4 表面质量
金锗蒸发料表面应光亮平整、洁净；应无指痕、无油污和锈蚀；无夹杂、无油污和无锈蚀；应无颗粒附加物和其他沾污。 3.5 包装质量
真空袋封口要平整无贯通，真空袋体无漏洞，无真空泄漏。
4试验方法
4.1 产品主元素及杂质元素含量按照附录A的规定进行。 4.2产品几何尺寸的测量按GB/T15077规定进行。 4.3外观质量用目视检查，如发现异常现象，在10倍放大镜下目视检查。 4.4 包装质量采用目测检查。
5 检验规则
5.1 检查和验收 5.1.1产品应由供方检验部门进行检验，保证产品质量符合本标准（或订货合同）的规定，并填写质量证明书。 5.1.2需方应对收到的产品按本标准的规定进行检验，如检验结果与本标准（或订货合同)的规定不符时，应在收到产品之日起1个月内向供方提出，由供需双方协商解决。如需仲裁，仲裁取样由供需双方共同进行。 5.2组批
金锗蒸发料应成批提交检验。每批应由同一投料批、同一规格、同一牌号的产品组成。 5.3检验项目
检验项目、取样位置及数量应符合表3的规定。
2 GB/T26292—2010
表3
要求的章条号 检验的章条号
检验项目化学成分 铸锭缩孔下几何尺寸 成品随机取样 按GB/T2828.1标准取S-1，AQL=1.5抽取样品外观质量 成品随机取样 按GB/T2828.1标准取S-1，AQL=1.5抽取样品
取样位置
取样数量
按铸锭数量的20%进行抽检，但不少于1个铸锭；每铸锭取1个样
3. 2 3. 3 3. 4 3. 5
4. 1
4. 2 4.3 4. 4
逐件
包装质量
5.4检验结果判定 5.4.1化学成分不合格时，判该锭不合格。重新取双倍数量的铸锭取样进行检验，若仍有不合格，则判该批不合格。 5.4.2几何尺寸不合格时，判该批产品不合格。 5.4.3外观质量不合格时，判该批产品不合格。 5.4.4包装质量不合格时，判该件产品不合格。
6标志、包装、运输、贮存及质量证明书
6.1标志
在已检验合格的每袋产品上应附标签，注明： a) 产品名称； b) 规格； c) 净重； d) 毛重； e) 批号； f) 生产日期； g) 供方名称； h) 生产厂家地址电话。
6.2 包装、运输和贮存 6.2.1 外包装采用纸箱或木箱包装。经供需双方协商还可采用其他方式包装。 6.2.2 产品运输过程中应防止碰伤、擦伤，不得损坏和沾污产品，并保证运输过程中产品及包装完整。 6.2.3 产品应保存于清洁、干燥的环境中。 6.3 质量证明书
每批产品应附有质量证明书，注明： a） 客户名称； b) 供方名称； c) 产品名称； d) 规格； e) 数量；
3 GB/T 26292—2010
f) 净重； g) 批号； h) 检测报告和技术监督部门印记； i) 生产日期； j) 执行标准号。 订货单（或合同）内容订购本标准所列产品的订货单（或合同)内应包括下列内容： a) 产品名称； b) 规格；
数量；
c) d) 执行标准号； e) 其他。 GB/T 26292—2010
附录A （规范性附录）
金错合金化学分析方法
电感耦合等离子体发射光谱法测定
锗、锑、镍、铅、锌、镉含量
A.1范围
本附录方法规定了金锗合金中锗、锑、镍、铅、锌、镉含量的测定方法。 本附录方法适用于金锗合金中锗含量的测定。测定范围：
表A.1
测定元素 Ge
质量分数/% 10.00~15.00 0.1~0.3 1.00~10.00 0.005~0.05
Sb Ni
Pb、Zn.Cd
A.2方法提要
试料以王水(1十1)在微波炉中溶解，稀释至一定体积。使用电感耦合等离子体发射光谱仪，于所优化的分析线波长处测量锗、锑、镍、铅、锌、镉的发射强度，按工作曲线法计算锗、锑、镍、铅、锌、镉的质量浓度，以质量分数表示测定结果。 A.3试剂
除非另有说明，在分析中仅使用确认为优级纯的试剂和蒸馏水或去离子水或相当纯度的水。 A.3.1盐酸（p约1.19g/mL），优级纯。 A.3.2硝酸（p约1.42g/mL），优级纯。 A.3.3 硫酸（pl.84g/mL），优级纯。 A.3.4王水：3单位体积的盐酸（A.3.1)与1单位体积的硝酸（A.3.2)混合。 A.3.5王水（1十1)：1单位体积王水（A.3.4)与1单位体积水混合。 A.3.6锌、铅、镉标准贮存溶液：分别称取1.0000g纯锌、纯铅、纯镉（均≥99.99%)于一组150mL烧杯中，分别加人10mL硝酸（1十1)，加热溶解、煮沸除去氮的氧化物，冷却。分别移入一组1000mL容量瓶中，用水稀释至刻度，混匀。此溶液1mL中含1mg锌、铅、镉。 A.3.7锑标准贮存溶液：称取1.0000g纯锑Lw(Sb)≥99.95%，置于100mL烧杯中，加人20mL~ 30mL硫酸（1+1），加热溶解完全后，用硫酸（1十4)稀释，移入1000mL容量瓶中，用硫酸（1十4)稀释至刻度，摇匀。此溶液1mL含1.0mg锑。 A.3.8镍标准贮存溶液：称取1.000.0g金属镍Lw(Ni)≥99.95%，置于400mL烧杯中，加入10mL 硝酸（1十1），加热溶解、煮沸除去氮的氧化物，冷却，将溶液移人1000mL容量瓶中，用水稀释至刻度，
5
