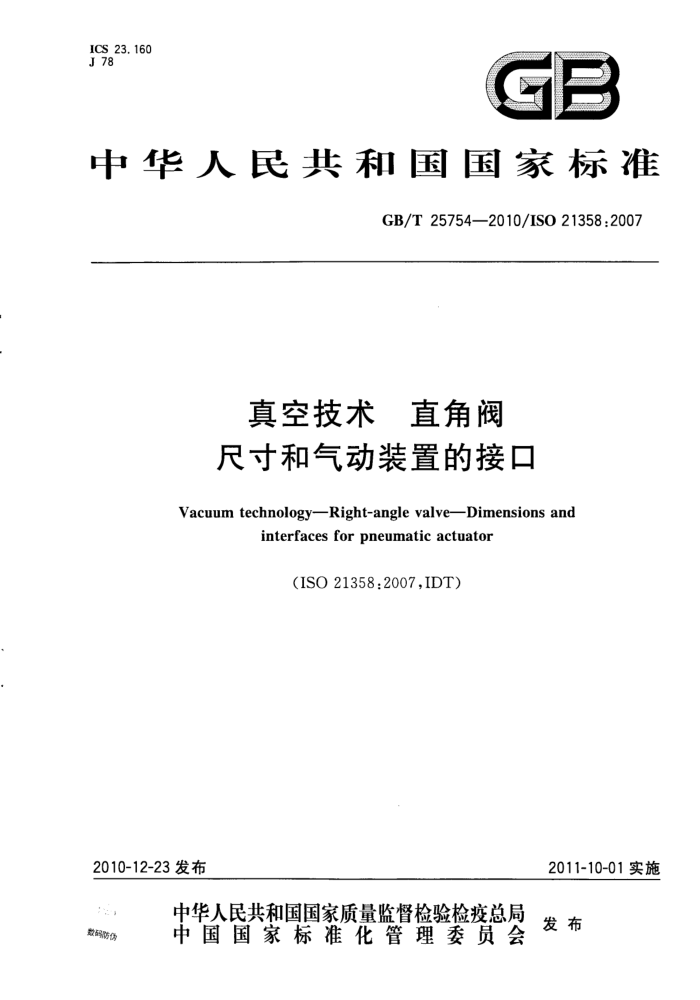

ICS 23. 160 J 78
中华人民共和国国家标准
GB/T 25754—2010/ISO 21358:2007
真空技术 直角阀尺寸和气动装置的接口
Vacuum technology—Right-angle valve-Dimensions and
interfaces for pneumatic actuator
(ISO 21358:2007,IDT)
2011~10-01实施
2010-12-23 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布
数码防伪 GB/T 25754—2010/ISO 21358:2007
引言
在实际使用中，直角阀做为管路配件的一部分经常用在真空系统中，先前并没有直角阀的国际标准和国家标准。
本标准是依据GB/T 16709.1一2010/ISO 9803-1：2007《真空技术　管路配件的装配尺寸　第 1部分：无刀口法兰型》和GB/T16709.2一2010/ISO9803-2:2007《真空技术管路配件的装配尺寸第2部分：刀口法兰型》制定，上述标准已对管路配件的装配尺寸进行了标准化，气动装置的接口因此也标准化了。
本标准中由于引用了ISO 3669，为了避免模糊混乱，有助于标准使用者理解该标准的引用情况，我们提供一些相关信息作以说明。
ISO3669包括两部分： —ISO3669：1986《真空技术　可烘烤法兰　尺寸》；一ISO/TS3669-2:2007《真空技术　可烘烤法兰　第2部分：刀口法兰尺寸》。 本标准引用 ISO3669指的是 ISO 3669：1986《真空技术　可烘烤法兰　尺寸》。也是因为
ISO 21358:2007 先于 ISO/TS 3669-2:2007 出版。
ISO/TS3669-2：2007与ISO3669：1986相比，做了重要的技术改变，ISO3669：1986规定了两个系列的烘烤法兰：
首选系列，其主要尺寸要确保与已标准化的非烘烤法兰的兼容性（见ISO1609）；次选系列，对应于常用法兰。
ISO/TS3669-2：2007仅规定了一个系列，并且不再取决于“首选”系列的数值。事实上，ISO3669 1986的“首选”系列已经过时或作废，因此提升了“次选”系列成为一个并且是唯一的一套规定尺寸。另外，这套“次选”系列的若干尺寸，也针对法兰的一般使用进行了修改，直到刀口密封剖面的详细尺寸被纳人。
ISO/TS 3669-2:2007在三年之后将会由 ISO/TC112进行复审，以便决定是否在接下来的三年内得到批准，经过修订成为国际标准，或是撤消。如果通过批准，它将在接下来的三年之后再次进行修订，在这段时间内，它必须或是转为国际标准，或是被撤消。
ISO/TS3669-2:2007已被GB/Z25756—2010《真空技术　可烘烤法兰　刀口法兰尺寸》等同采用。
对 ISO 3669 的上述说明在于它与 GB/T 16709.1--2010/ISO 9803-1:2007、GB/T 16709.2 2010/ISO 9803-2:2007和GB/T 25754—2010/ISO 21358:2007的密切关系，它们在标准中互相弓1用。 GB/T 25754--2010/ISO 21358 :2007
单位为毫米
e——尺寸
图1直角型阀门
表 1带有不可烘烤法兰的阀尺寸
单位为毫米
两个法兰面的垂直公差
尺寸e
下列标准中规定的法兰 GB/T 4982 GB/T 6070 GB/T 4982 GB/T 6070
公称通径
公差
尺寸 30 40 50 65 88 108 138 178 208
1
10 16 25 40 63 100 160 200 250 a±1.5更好。 b ±2更好。 C公称孔通径超过63,GB/T 4982没有对应的法兰
不可用
不可用
±1. 5
±2°
可用
±4a
±0°30'
可用
不可用°
不可用°
±4b
表 2带有可烘烤法兰的阀尺寸尺寸e
单位为毫米
两个法兰面的垂直公差
公称通径
尺寸 38 63 105 135 167 203
公差
16 40 63 100 160 200
±1°
±1.5
±0°30'
±2
2 GB/T 25754--2010/ISO 21358 :2007
参考文献
［1］ GB/T 321—2005 5优先数和优先数系（ISO3:1973,IDT） [2] GB/T 16709. 1- 一 -2010 真空技术 管路配件的装配尺寸 第1部分：非刀口法兰型
(ISO 9803-1 :2007,IDT).
[3] GB/T 16709. 2—2010 真空技术 管路配件的装配尺寸 第 2 部分：刀口法兰型 (ISO 9803-2 :2007, IDT).
