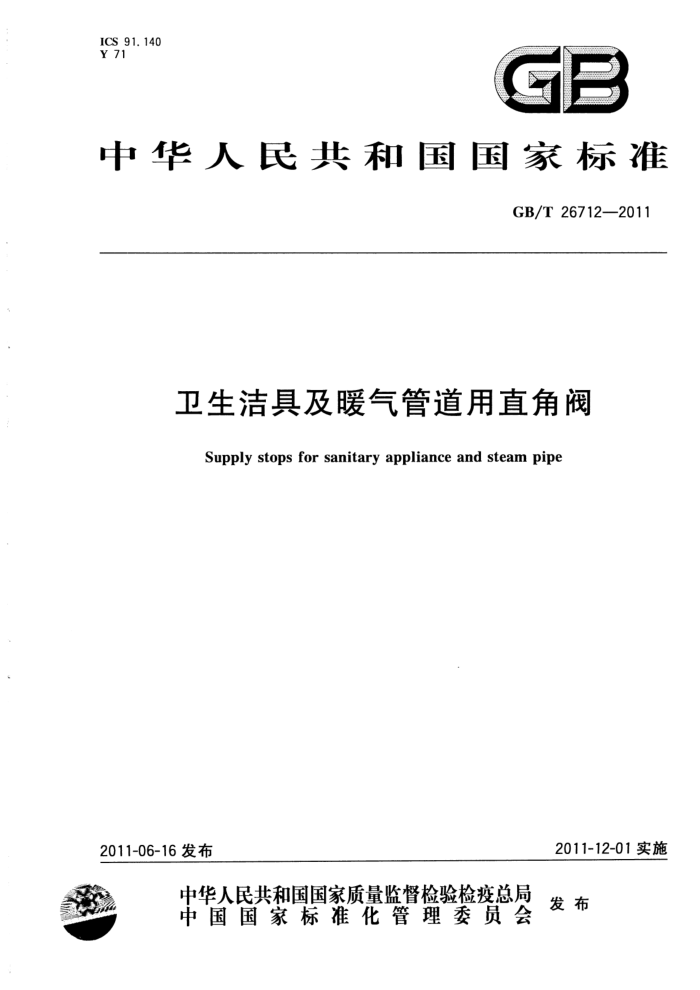

ICS 91.140 Y 71
GB
中华人民共和国国家标准
GB/T26712—2011
卫生洁具及暖气管道用直角阀
Supply stops for sanitary appliance and steam pipe
2011-12-01实施
2011-06-16发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T26712—2011
前言
本标准按照GB/T1.1--2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草本标准由中国轻工业联合会提出。 本标准由全国五金制品标准化技术委员会建筑五金分技术委员会（SAC/TC174/SC3)归口。 本标准起草单位：佛山市顺德区美洁卫浴实业有限公司、宁波埃美柯铜阀门有限公司、申鹭达集团
九牧集团有限公司、广东朝阳卫浴有限公司、辉煌水暖集团有限公司、中宇建材集团有限公司、宁波奥雷士洁具有限公司、广州摩恩水暖器材有限公司、国家陶瓷及水暖卫浴产品质量检验中心、温州鸿升集团有限公司、鹤山市康立源卫浴实业有限公司、上海诚诺兄弟实业有限公司、上海外冈水暖器材厂、上海建筑五金工业研究所有限公司。
本标准主要起草人：苏丽华、郑雪珍、洪建成、林声雁、叶国荣、王建业、蔡吉林、张周全、陈伟开、 林华福、管鸿升、黄记源、陈伟民、盛红玉、何应广、谢晓军、金飞、林补生、曾天生、许新钢、吴建萍、 程永明、忻成梁。
I GB/T26712—2011
卫生洁具及暖气管道用直角阀
1范围
本标准规定了卫生洁具、暖气管道用直角阀的产品分类、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于为控制介质（冷、热水、暖气）启、闭时使用的卫生洁具、暖气管道用直角阀。
t*
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T7306.155°密封管螺纹第1部分：圆柱内螺纹与圆锥外螺纹 GB/T7306.255°密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹 GB/T730755°非密封管螺纹 GB/T17219 生活饮用水输配水设备及防护材料的安全性评价标准 QB/T3827 轻工产品金属镀层和化学处理层的耐腐蚀试验方法 乙酸盐雾试验（ASS)法 QB/T3832 轻工产品金属镀层腐蚀试验结果的评价
3产品分类 3.1代号 3.1.1产品类型代号按表1规定。
表1产品类型代号
产品类型代号
卫生洁具直角阀
暖气管道直角阀
JW
JN
3.1.2密封材料代号按表2规定。
表 2 2密封材料代号
其他 Q
密封材料代号
铜合金 T
橡胶 x
尼龙塑料
氟塑料
合金钢 H
陶瓷 C
3.1.3 阀体材料代号按表3规定。
1 GB/T26712——2011
表3 阀体材料代号
铸铁 z
塑料 s
其他 Q
阀体材料代号
铜合金 T
不锈钢 B
3.1.4 4螺纹连接代号按介质进口端螺纹形式用N内螺纹）、W（外螺纹)来表示。 3.2产品标记
执行标准号螺纹连接形式代号阀体材料代号密封材料代号类型代号
3.3标记示例
示例1：密封材料为陶瓷片，阀体材料为铜合金，外螺纹连接的卫生洁具直角阀。 卫生洁具直角阀JWCT-WGB/T××××-×××× 示例2：密封材料为陶瓷片，阀体材料为铜合金，外螺纹连接的暖气管道直角阀。 暖气管道直角阀JNCT-WGB/T××××一××××
3.4使用条件
产品使用应符合表4规定。
表4使用条件
公称压力 MPa 1. 0 1. 6
介质温度
产品类型卫生洁具直角阀暖气管道直角阀
公称尺寸 DN15、DN20、DN25 DN15、DN20、DN25
介质冷、热水暖气
≤90 ≤150
4要求 4.1型式尺寸
产品的型式尺寸应符合附录A的规定。 4.2材质 4.2.1产品所使用的所有与饮用水直接接触的材料，应符合GB/T17219的规定。 4.2.2产品所使用的与水直接接触的材料，在本标准规定的使用条件下，不应对水质造成污染，不允许使用易腐蚀性材料。 4.2.3 3在保证产品技术要求的条件下，产品使用的材料应符合相应的材料标准。
2 GB/T 267122011
4.3加工与装配 4.3.1 产品安装连接管螺纹应符合GB/T7306.1或GB/T7306.2或GB/T7307的规定。 4.3.2 螺纹表面不得有凹痕、断牙等明显缺陷，表面粗糙度Ra值应不大于6.3μm。 4.3.3 铸件表面不得有明显的砂眼、缩孔、裂纹、气孔等缺陷。 4.3.4 塑料件表面不应有溢料、缩痕、翘曲、熔接痕缺陷。 4.3.5 产品内腔所附有的金属屑、杂质等应清除干净。 4.3.6 产品启、闭应轻便、平稳、无卡阻现象。顺时针方向旋转为闭，逆时针方向旋转为启。 4.3.7 阀体上两个连接螺纹的轴线夹角的极限偏差应不大于2°。 4.4外观 4.4.1电镀表面应光泽均匀，不应有脱皮、龟裂、烧焦、露底、剥落、黑斑及明显的麻点、毛刺等缺陷。 4.4.2喷涂表面应附着牢固，色泽均匀，不应有明显流挂、堆漆和露底等缺陷。 4.4.3抛光产品表面应圆滑，不应有明显毛刺、划痕现象。 4.4.4产品表面金属镀层按QB/T3827进行12h乙酸盐雾试验后，应达到QB/T3832中10级的要求。 4.5手柄扭矩
手柄与阀杆连接应牢固、不松动。采用陶瓷阀芯的产品，其手柄经4N·m士0.5N·m扭力矩试验后，任何部件应无可见变形和损坏。 4.6螺纹扭矩
产品连接管螺纹应能承受扭力矩为公称尺寸DN15：扭力矩61N·m；公称尺寸DN20：扭力矩 88N·m；公称尺寸DN25：扭力矩129N·m。经扭力矩试验后，应无裂纹和损坏。 4.7使用性能 4.7.1 试验压力应符合表5的规定。
表5试验压力
强度试验
密封试验
上密封试验
产品类型
压力 MPa
压力 MPa 1.1±0.05 (静水压） 0.6±0.02 (气压) 1.76±0.05 (静水压） 0.6±0.02 (气压)
压力 MPa 1.1±0.05 (静水压) 0.6±0.02 (气压) 1.76±0.05 (静水压） 0.6±0.02 (气压)
技术要求
技术要求
技术要求
卫生洁具直角阀
1.5±0.05 (静水压）
阀体无变形、 无渗漏
密封面无渗漏
无渗漏
暖气管道直角阀
2.4±0.05 (静水压)
3
