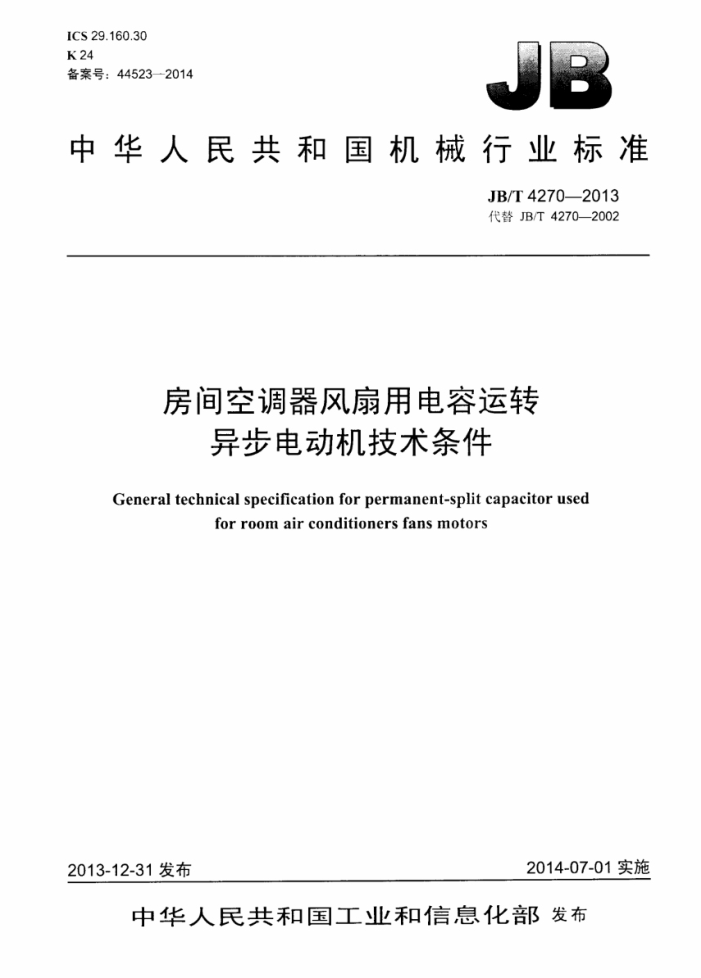

ICS29.160.30 K 24 备案号：44523—2014
中华人民共和国机械行业标准
JB/T4270—2013 代替JB/T4270—2002
房间空调器风扇用电容运转
异步电动机技术条件
General technical specification for permanent-split capacitor used
for room air conditioners fans motors
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T4270-2013
目 次
前言 1 范围 2规范性引用文件 3定额. 3.1 工作制定额 3.2 额定输出 3.3 额定电压和额定频车 3.4 转速.. 3.5 多种定额电动机 4技术要求. 4.1 运行条件 4.2 外观和装配质量， 4.3 轴向审动。 4.4 轴伸径向圆跳动 4.5 冷却方式. 4.6 外壳防护 4.7 起动. 4.8 电容器端电压 4.9 温升与限值。 4.10 振动。 4.11 噪声 4.12 性能参数 4.13 匝间绝缘冲击耐电压试验 4.14 其他安全要求 5试验方法. 5.1 试验条件： 5.2 外观和装配质量 5.3 轴向宰动.. 5.4 轴伸径向圆跳动 5.5 冷却方式 5.6 外壳防护 5.7 起动， 5.8 电容器端电压的测定 5.9 温升试验 5.10 振动测量
5.11 噪声测量.. 5.12 性能参数试验 5.13 匝间绝缘冲击耐电压试验
店 JB/T4270—2013
5.14安全要求的检验 6检验规则 6.1产品检验.. 6.2出厂检验.. 6.3型式试验 7标志、包装、运输和贮存表1空载时测得的A计权声功率级的噪声值表2堵转转矩的保证值，表3堵转电流的保证值表4最大转矩的保证值，表5效率和功率因数的保证值. 表6电气性能保证值. 表7检验项目、要求和不合格类别. 表8样本大小，不合格质量水平及其判定
10
X
L
..6
10
II JB/T42702013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T4270-2002《房问空调器风扇电动机通用技术条件》，与JB/T4270一2002相比主要
技术变化如下：
一修改标准名称为《房间空调器风扇用电容运转异步电动机技术条件》：电动机的额定输出功率增加30W。400W、450W、480W.500W、550W、750W、1100W
（见3.2)；增加轴向动的要求（见4.3）：一明确了温升与限值的其体要求值（见4.9）：一加强了GB12350一2009《小功率电动机的安全要求》标准的引用（见4.14）：一增加了6.3.3型式试验的检验内容一览表：一增加了6.3.4型式试验的抽样方法：一增加了型式试验按GB/T2829一2002《周期检查计数抽样程序及表（适用于对生产过程稳定性
的检验）》的有关规定进行抽样检验的要求（见6.3.5）：删除了原标准16.2质量保证期的要求。 本标准由中国机械工业联合会提出。 本标准由全国旋转电机标准化技术委员会（SAC/TC26）归口。 本标准起草单位：中国电器科学研究院有限公司、卧龙电气集团股份有限公司、常州市永安电机有
限公司、江苏三江电器集团有限公司、广州威凯检测技术研究院、广东威灵电机制造有限公司。中山大洋电机股份有限公司、珠海凯邦电机制造有限公司、浙江京马电机有限公司。
本标准主要起草人：张传甲、严伟灿、徐仁荣、苏中科、刘志湖、梁三增、夏吉勇、朱春富。 本标准所代替标准的历次版本发布情况为：
JB/T4270—1986-JB/T4270—2002.
III JB/T4270—2013
房间空调器风扇用电容运转异步电动机技术条件
1范围
本标准规定了房问空调器风扇用电容运转电动机的定额。技术要求。试验方法、检验规则，标志，包装、运输和此存要求。
本标准适用于房问空调器中冷凝器。蒸发器的风扇用电睿运转异步电动机。 本标准办适用于热泵、除湿机、风机盘管式空调器风扇用电容运转异步电动机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的可用文作，仅注日期的版本适用于本文件
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB7552008旋转电机定额和性能 GB/T1993旋转电机冷却方法 GB/T2829一2002周期检查计数抽样程序及表（适用于对过程稳定性的检验） GB4706.1一2005家用和类似用途电器的安全第1部分：通用要求 GB/T4772.1—1999旋转电机尺寸和输出功率等级第1部分：机座号56～400和凸缘号55~~1080 GB/T4942.1旋转电机整体结构的防护等级（IP代码）分级 GB/T5171 小功率电动机通用技术条件 GB/T7725 房问空气调节器 GB/T 9651 单相异步电动机试验方法 GB10068轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值 GB/T10069.1 旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB12350—2009 9小功率电动机的安全要求 GB/T22719.12008交流低压电机散联绕组压间绝缘 第1部分：试验方法 GB/T22719.2—2008 交流低压电机散联绕组匝问绝缘 第2部分：试验限值
3定额
3.1工作制定额
电动机的工作制定额是以连续工作制S1为基准的连续定额。 3.2额定输出
电动机的额定输出功率［单位为瓦（W）】如下：6、10、16（20），25（30）（35）、40、（50） 60（75),90,（100)120（150)~180.250~370.（400).（450)（480)（500),550.7501100
如用户需要其他功率等级，允许用插入法制定产品标准作为考核评定的依据。 注：带括号内的为GB/T5171未规定而增加的功率等级
1 JB/T4270—2013
3.3额定电压和额定频率
电动机的额定电压为220V，额定频率为50Hz。 注：用户对电压、频率另有要求时，可与制造厂协商男订技术条件。
3.4转速
电动机的同步转速为：750/min、1000r/min、1500r/min。 3.5多种定额电动机
对多功能种定额电动机，每种定额在各方面都应符合本标准。 对于多速电动机，应在产品标准或技术协议中对每一转速规定定额。
4技术要求
4.1运行条件 4.1.1环境条件
在下列环境条件下，电动机应能额定运行： a）海拨不超过1000m： b）空气相对湿度不大于90%，同时该月月平均最低温度不高于25℃： c）环境空气温度不超过5℃～43℃
4.1.2电气条件
运行期间电压和频率变化按GB/T5171的规定。 4.2外观和装配质量 4.2.1电动机外观检查应无破损、裂痕、气泡、皱纹、斑点及黏附污物。电动机装配应完整、正确。 4.2.2空转检查、转向检查、运转无阻滞现象，轴承平稳轻快。声音均勾和谐而无有害噪声。 4.2.3电动机的安装尺寸、外形尺寸应符合协议规定图样。 4.3轴向窜动
电动机的轴向牵动量为0.3mm~1.5mm 4.4轴伸径向圆跳动
电动机的轴伸长度为50mm及以下者，在轴伸接合部中点的圆周面上其径向圆跳动公差不应超过 30μm。当轴伸长度大于50mm~75mm时，径向圆跳动公差不应超过45um，以每加长25mm分档其径向圆跳动公差允许比之较短档公差增加15μm。 4.5冷却方式
半封闭或开启式电动机冷却方式为IC01：全封闭电动机冷却方式为IC411。 4.6外壳防护
电动机应有适当的外壳防护等级。 仅用于室内空调器的，应符合IP20等级及以上：用于室外空调器的，应符合IP24等级及以上。
2 JB/T4270—2013
4.7起动
电动机在实际冷态和热稳定后，在带实际负载的情况下，应能在低速挡起动 4.8电容器端电压
电容器的端电压应符合GB4706.1一2005中24.5的试验要求 4.9温升与限值
电动机采用120（E）级或130（B）级绝缘：运行的环境条件符合4.1规定时：其温升（温度）限值如下：
定子绕组温升限值（电阻法）：对120（E）级绝缘不应超过75K，对130（B）级绝缘不应超过80K: 轴承温度限值（温度计法），对滚动轴承不应超过95C，对滑动轴承不应超过80℃
如试验地点的海拔或环境空气温度与4.1规定不同时，温升限值应按GB755一2008中第8章的规定修正。 4.10振动
电动机在空载运转时测得的振动速度有效值不应超过1.8mm/s。 4.11噪声
电动机在空载时测得的A计权声功率级的噪声值不应超过表1的限值。表中I、Ⅱ、ⅡI类噪声限值适用手不同类型空调器的配套需要，具体选用哪类噪声限值由产品标准规定。
表1空载时测得的A计权声功率级的噪声值
额定功率PNW
同步 6 轴承类别
噪声限值类别
转速 r/min
II ITT / II II II I 1 I III 1 II II 类 类 类 类 类 类 类 类 英 类 类 类 茶 类 类 类 类
Im
I
I
1500 34 39 44 38 41 46 40
43 48 43 45 50 45 47 52 48 50 55
滑动轴承 1 000
32 37 42 36 39 44 38 41 46 41 43 18 43 45 50 45 47 52
750 30 A 34 42 36 1 500 40 45 50 44 47 52 47 50 55 50 52 57 52 54 59 54 56 61
39 44 39 41 46 41 43 48 43 45 50
40
37
滚动
42 45 50 44 47 52 47 49 54 49 51 56 51 53 58
轴承 1 000 37 42 47
750 35 40 45 40 43 48 42 45 50 45 47 52 注：1类（低噪声级）、IⅡI类（优级）、IT类（普通级）供各种分体式，整体式空调器选用。例如：分体式空调器，
51 56
47 49 54 49
室内机可选用1类或ⅡI类，室外机可选用ⅡI类或Ⅲ类。
4.12性能参数 4.12.1在额定电压、额定频率下，电动机空载运行时：空载电流、空载损耗应符合技术协议。 4.12.2在额定频率和额定电压下高速挡接线时，堵转转矩的保证值应不低于表2的规定
3 JB/T4270—2013
表2堵转转矩的保证值
同步转速timin
功率W
1500
1 000 堵转转矩 iN·m
750
0.044 0.049 0.069 0.082 0.1 02 0.122 0.141 0.160 0.203 0.243 0.270 0.293 0.315 0.360 0.405 0.485 0.637 0.891 0.943 1.023 1.131 1.202 1.313 1.780 2.620
6 10 16 (20) 25 (30) (35) 40 (50) 60 (75) 90 (100) 120 (150) 180 250 370 (400) (450) (480) (500) 550 750 1 100
0.066 0.072 0.103 0.122 0.1 52 0.180 0.209 0.238 0.302 0.361 0.401 0.435 0.468 0.508 0.601 0.689 0.947 1.324 1.406 1.552 1.641 1.688 1.792 2.372 3.317
0.088 0.098 0.138 0.164 0.204 0.243 0.282 0.320 0.406 0.486 0.540 0.586 0.599 0.684 0.767 0.920 1.274 1.780 1.881 1.996 2.083 2.172 2.322 2.930 3.980
4.12.3 在额定频率。额定电压下， 按高速挡接线时，电动机堵转电流的保证值应不高于表3的规定。
表3 堵转电流的保证值
功率W 堵转电流 A 0.4 功率W
6
10 0.6 (75)
(20) 1.0 (100) 120 (150) 180 250 370
25 1.2 1.4
(30) (35)
16 0.8 90 2.5 2.8 3.2 4.0 4.8 6.2
(50)
40
1.5 1.6 1.8
60
堵转电流 A 2.0 2.2 功率 W
7.5
(400) (450) (480) (500) 550 750 1100
10.6 10.8 14.9 21.5
堵转电流 A 8.3
9.0
9.8
4
