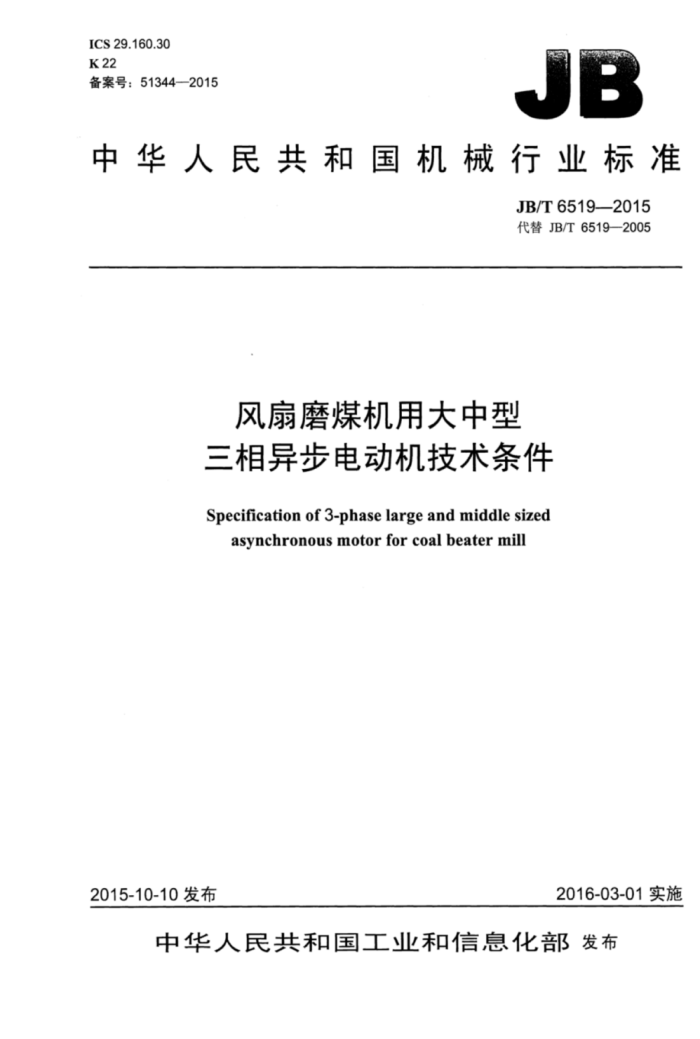

ICS29.160.30 K22 备案号：51344—2015
JB
中华人民共和国机械行业标准
JB/T6519—2015 代替JB/T6519—2005
风扇磨煤机用大中型三相异步电动机技术条件
Specification of 3-phase large and middle sized
asynchronous motor for coal beater mill
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准风扇磨煤机用大中型
三相异步电动机技术条件
JB/T6519-2015
囍
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm0.75印张·23千字
2016年5月第1版第1次印刷
定价：15.00元
+
书号：15111：12964 网址：http：//www.cmpbook.com 编辑部电话： (010)88379399 直销中心电话： （010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T6519-2015
目 次
前言 1 范围 2规范性引用文件 3型号型式、基本参数及尺寸 4技术要求. 5试验检查项目和验收规则 5.1试验方法. 5.2出厂试验
T
5.3型式试验 6标志和包装...
随机文件和保证期.
7
图1YFM三相异步电动机的外形、安装尺寸示意图
表1电动机的中心高与功率。效率及功率因数的对应关系表2YFM三相异步电动机的外形、安装尺寸及公差表3定子绕组、定子铁心等部件的温升限值表4电动机的噪声限值（声功率级）表5电动机允许起动时间及拖动转动惯量，表6定子绕组出线端标志，
7
二 JB/T65192015
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T6519—2005《风扇磨煤机用大中型三项异步电动机技术条件》，与JB/T6519—2005
相比主要变化如下：
一用GB/T22715代替了JB/T10098（见第2章，2005年版的第2章）：删除了GB/T2900.25和GB/T4026（见2005年版的第2章）：增加了GB1971和GB14711标准（见第2章）：型号说明删除了铁心长度数字代号（见2005年版的3.1）： -型号说明增加了功率（见3.1；电动机定额由SI修改为S1（见3.2.2005年版的3.2)；电动机额定电压由6000V修改为6000V或10000VC见3.3，2005年版的3.3）：电动机外壳防护等级统一修改为IP54（见3.4，2005年版的3.4）电动机额定功率、同步转速、中心高参照JB/T7128修订给出（见第3章，2005年版的第4章）：将YFM三相电动机主要尺寸示意图及电动机外形安装尺寸及公差放在同一页，表中增加注释内容：对10kV电动机：尺寸由制造厂和用户协商确定（见图1和表2）：删除了相对湿度（见2005年版的4.1.2）；删除了电动机周围环境允许有粉尘（见2005年版的4.1.4）：对所有转速的电动机的振动，按GB10068规定的三种考核振动方式测量，所有电动机定子上应装电阻测温元件及防潮电加热器，并对加热器提出要求（见4.14和4.20）：删除了电动机定子绕组的短时升高电压试验（见2005年版的4.12）：在电动机允许起动时间及拖动转动惯量表中增加了一列功率（见表5）：增加了4.13、4.21、4.22和4.23（见4.13、4.21、4.22和4.23）；每台电动机出厂试验项目增加了机械检查要求（见5.2a）：删除了起动过程中最小转矩的测定（见2005年版的6.3f)：电动机的铭牌增加了额定功率因数、定额类型（见6.2）：删除了旋转方向标志应按GB755予以标志（见2005年版的7.2）：删除了接地标志应按GB/T4026予以标志（见2005年版的7.3）：增加了电动机的装箱运输（见6.5）：增加了6.3和6.4（见6.3和6.4）：将随机文件和保证期放在最后部分（见第7章）将所有原标准表格中的型号均改为中心高（见全文）：对原标准中的个别错误或遗漏处做了更正或增添（见全文）。
本标准由中国机械工业联合会提出。 本标准由全国大型发电机标准化技术委员会（SAC/TC511）归口。 本标准起草单位：东方电气集团东方电机有限公司、哈尔滨大电机研究所、北京京城新能源有限公
司、山东齐鲁电机制造有限公司、中电电机股份有限公司、湘潭电机股份有限公司。
本标准主要起草人：田德见、罗曦、孙玉田、张贵义、林洪涛、赵文辉、李素平。 本标准于1992年首次发布，2005年第一次修订，本次为第二次修订。
II JB/T65192015
风扇磨煤机用大中型三项异步电动机技术条件
1范围
本标准规定了风扇磨煤机用大中型三相异步电动机的型号、型式，基本参数及尺寸、技术要求、试验检查项目和验收规则、标志和包装、运输、随机文件和保证期。
本标准适用于风扇磨煤机用大中型三相异步电动机（以下简称电动机），该类电动机用于拖动转动惯量特别大的风扇磨煤机，也可用于拖动特性相似的其他机械。
本标准中未规定事项应符合GB755的规定。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB755旋转电机定额和性能 GB/T997旋转电机结构型式、安装型式及接线盒位置的分类（IM代码） GB/T1032 三相异步电动机试验方法 GB1971旋转电机线端标志与旋转方向 GB/T1993旋转电机冷却方法 GB4831电机产品型号编制方法 GB/T4942.1旋转电机整体结构的防护等级（IP代码）-分级 GB10068轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值 GB/T10069.1旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB10069.3旋转电机噪声测定方法及限值第3部分：噪声限值 GB14711中小型旋转电机通用安全要求 GB/T22715交流电机定子成型线圈耐冲击电压水平
3型号、型式、基本参数及尺寸
3.1型号说明：
YFM 00-0
极数功率中心高 Y表示异步电动机，FM表示风扇磨煤机用
3.2电动机定额是以S1工作制为基准的连续定额。 3.3电动机的额定频率为50Hz，额定电压为6000V或10000V。
1 JB/T6519—2015
3.4 电动机外壳防护等级按IP54进行设计制造。 3.5 电动机的冷却方法为IC611，电动机顶部装有空气冷却器（空气-空气热交换器）。 3.6 电动机的结构及安装型式为IMB3。 3.7 电动机的中心高与功率、效率及功率因数的对应关系按表1的规定。 3.8 电动机的外形、安装尺寸（见图1）及公差应符合表2的规定。
表1电动机的中心高与功率、效率及功率因数的对应关系
功率 kw 160 200 250 280 250 280 320 360 400 500 400 450 560 710 500 560 710 800 900 1 000 1120 1 250
效率 % 90.0 90.5 91.0 91.5 92.5 92.8 93.3 93.5 93.5 93.8 93.0 93.1 93.2 93.5 94.0 94.2 94.5 95.2 95.2 95.2 95.4 95.4
功率因数 cosp
中心高 mm
同步转速 /min
0.85
1 000
500
630
750
0.83
710
0.80
600
800
0.76
500
注：表中效率均为滚动轴承时的数值。
4 技术要求
4.1 电动机的使用条件如下：
a）海拔应不超过1000m 注1：若电动机在海拔超过1000m的条件下使用，应按GB755的有关规定执行。 b）最高环境空气温度应不超过40℃。 注2：若电动机在最高环境空气温度高于40℃的条件下使用，应按GB755的有关规定执行。 c）对于任何电动机，最低环境空气温度应不低于-15℃，但对采用滑动轴承的电动机，最低环境空
2 JB/T65192015
气温度应不低于5℃，否则电动机轴承应装设电加热器。
AC
AD
艺
OH
c"
B
口
BB
图1YFM三相异步电动机的外形，安装尺寸示意图
表2YFM三相异步电动机的外形、安装尺寸及公差
单位为毫米
安装尺寸及公差 C"
外形尺寸 N
中心高 H
B
KAB AC AD BB HD L
D
E F
G
C
1000 1 500 1120 1 600 000 1 500 1250 1750
90 ~0.2
1600 2.000
100 0815 120 08015 2102-0.062 109-0.2 150 8.81 25060.062 138 _0.3
21028 0
500500 0 120
250 40
3520016001050
1750 750 2150 1 600 2.070
1.0
0.052
630630 -1.0
355 85
0
35|26019001200
1400
1050
0
2320 2.300 2.570 2470 （2940）
1850 1700 2 060 1790 （2165) 2050
710710-1.5 1120
1 600 1400 1 960
335 55
4230021001400
2300
1600
0
1 700 （1910) 1950 355 80 （2160） （560175) 2 150 (2360)
150
(21081） 350o_0.062 (193 ~0.3 )*
8000-1.5
(2425) 2.820 3200) 2.730
18001400
4230023001400
220 0.81
203 ~0.3
2.930
2 400 (2625) （3 400)
1600
注：表中括号内尺寸为采用滑动轴承的尺寸，对10kV电动机，尺寸由制造厂和用户协商确定。 特殊情况下允许采用括号内尺寸。
4.2电动机运行期间电源电压和频率与额定值的偏差应按GB755的规定。 4.3电动机在额定电压、额定频率及额定输出功率时，效率、功率因数的保证值应符合表1的规定，当电动机采用滑动轴承时，其效率保证值允许比表1的规定值低0.3% 4.4在额定电压下，电动机的堵转转矩与额定转矩之比的保证值为1.0。
3 JB/T6519—2015
4.5 在额定电压下，电动机的最大转矩与额定转矩之比的保证值为2.2。 4.6在额定电压下，电动机的堵转电流与额定电流之比的保证值为6.5。 4.7 电动机电气性能保证值的容差应符合GB755的规定。 4.8 定子绕组、定子铁心等部件的温升限值。
电动机在满足4.1的使用环境条件及额定工况下，定子绕组、定子铁心等部件的温升限值应不超过表3的规定。
表3 定子绕组、定子铁心等部件的温升限值
单位为开尔文
热分级测量方法定子绕组定子铁心
130（B）级
155（F）级
ETD 90
ETD 110
R 80 80 这些部件的温升应不损坏该部件本身或任何与其相邻部件的绝缘
R 105 100
不与绕组接触的其他部件注：R- 电阻法，ETD 埋置检温计法。
4.9轴承温度：
电动机在额定工况下，其轴承的最高温度采用埋置检温计法测量应不超过下列数值：滚动轴承：95℃：滑动轴承：80℃。
4.10电动机在热状态和逐渐增加转矩的情况下应能承受1.6倍额定转矩，历时15s而不发生转速突变、 停转或有害变形。此时，电压和频率应维持在额定值。 4.11电动机在空载情况下应能在1.2倍额定转速下，历时2min的超速试验而不发生有害变形。 4.12电动机的定子绕组应能承受历时1min的工频耐电压试验而不发生击穿，试验电压的有效值为（2UN+1000V）［UN为额定电压（V)]。
同一台电动机不应重复进行本试验，如用户提出要求，允许在安装之后开始运行之前在工地上再进行一次额外试验，其试验电压应不超过上述规定的80%，试验前应测定绝缘电阻。 4.13电动机的定子绕组应能承受对地和匝间耐冲击电压试验而不发生击穿。进行耐冲击电压试验时，其线圈试验冲击电压峰值和试验方法按GB/T22715的规定。 4.14电动机采用刚性安装，在出厂试验时，只需测量振动速度。型式试验时，所有三种振动量值都应测量。空载时测得的振动强度不得大于以下数值（方均根值）：
位移：37um：速度：2.3mm/s；加速度：3.6m/s。
4.15 电动机在空载稳定运行时测得的A计权声功率级的噪声限值应不超过表4的规定。
表4电动机的噪声限值（声功率级）
单位为分贝（A计权）
同步转速r/min
功率 kw >160~220 >220~550 >550~1100 >1100
1 000 102 105 108 110
600 99 102 105 107
500 99 102 105 107
750 99 102 105 107
