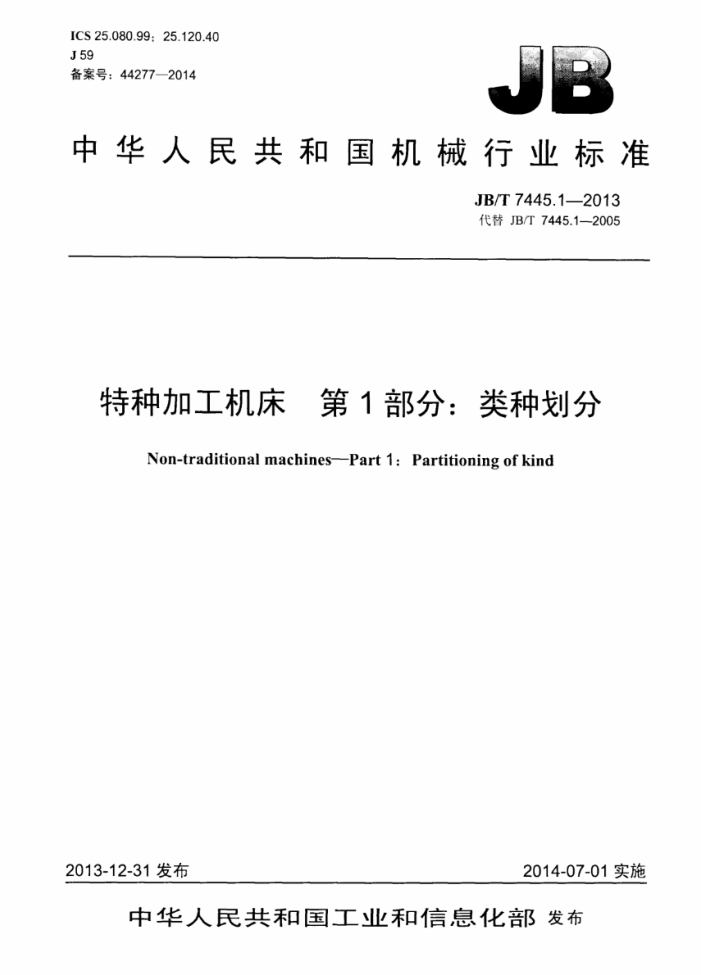

ICS25.080.99:25.120.40 J 59 备案号：44277—2014
中华人民共和国机械行业标准
JB/T7445.1—2013 代替JB/T7445.1—2005
特种加工机床第1部分：类种划分
Non-traditional machines-Part 1: Partitioning of kind
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T7445.12013
目 次
前言 1 范围. 2 规范性引用文件 3 术语和定义 A
类种划分的原则 4.1 一般要求， 4.2 类 4.3 ... 4.4 系 5类种划分.
5.1 类的划分 5.2 组、系的划分表1 电火花加工机床类的组、系划分表2 电弧加工机床类的组、系划分表3 电解加工机床类的组、系划分。 表4 超声加工机床类的组、系划分. 表5 增材制造机床类的组、系划分表6 激光加工机床类的组，系划分表7 电子束加工机床类的组、系划分表8 离子束加工机床类的组、系划分表9 等离子弧加工机床类的组、系划分表10 磁脉冲加工机床类的组、系划分表11 磁磨粒加工机床类的组、系划分表12 射流加工机床类的组、系划分.. 表13 复合加工机床类的组、系划分.. 表14 其他特种加工机床类的组、系划分
3
-
心
I JB/T7445.1—2013
前言
JB/T7445《特种加T机床》分为两个部分：
第1部分：类种划分：一第2部分：型号编制方法。
本部分为JB/T7445的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T7445.1—2005《特种加工机床类种划分》，与JB/T7445.12005相比主要技术
变化如下：
修改了标准名称（见封面。前言、首页，2005年版的封面、前育、首页）。 删除了“特种加工机床”的定义（2005年版的4.1）。 一将"小类”改为“类”；“系列”改为“系”（见第4章。第5章，2005年版的第4章，第5章）。 一类、组、系的划分原则做了修改（见第4章，2005年版的第4章）。
删除了“品种”和“规格”的划分原则及划分方面的内容，删除了表1表14中的“规格区分特征及示例”栏（2005年版的4.5、4.6、第5章）。 类种划分中，“电熔爆加工机床类”改为“电弧加工机床类”，电熔焊加工机床作为电弧加工机床的一个组：“快速成形机床类”改为“增材制造机床类”；“磁磨料加工机床类”改为“磁磨粒加工机床类”（见5.1、表2、表5、表11，2005年版的5.1、表2、表5、表11）。 将组，系的“代号”改为“序号”，各类产品均按序排列（见表1～表14，2005年版的表1～表 14)。 一些产品的类。组、系的归属做了增加和调整，部分产品名称做了修改，增加了一些产品（见第5章，2005年版的第5章）。 删除了“品种的划分*（2005年版的5.3）。
本部分由中国机械工业联合会提出。 本部分由全国特种加工机床标准化技术委员会（SAC/TC161）归口。 本部分起草单位：苏州电加工机床研究所有限公司。 本部分主要起草人：于志三、王应。 本部分1994年9月首次发布，2005年3月第--次修订，本次为第二次修订。
II JB/T7445.1--2013
特种加工机床第1部分：类种划分
1范围
JB/T7445的本部分规定了特种加T机床产品类种划分的原则，并给出了按这些原则划分的产品清单。 本部分适用子特种加工机床。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用子本文件。
GB/T14896（所有部分）特种加T机床术语
3术语和定义
GB/T14896（所有部分）界定的术语和定义适用于本文件。
4类种划分的原则
4.1一般要求
特种加工机床产品可分为类、组、系三个层次。类、组、系的定义如4.2一4.4所述。 4.2类
根据加工所使用的能量形式及工作原理的差异将特种加工机床划分为若干不同的类。例如：以电能为加工能量，在一定的介质中，通过工件和工具电极间脉冲火花放电，使工件材料熔化、气化而被去除或在工件表面进行材料沉积加工的特种加工机床为电火花加工机床类。 4.3组
同一类机床中，可依据加工工艺方法的差异，划分为若干不间的组。例如：同为电火花加工机床类的电火花磨床和电火花跑合机床，因两者加工工艺方法不同划分为电火花磨床组和电火花跑合机床组。 4.4系
同一组机床中，可依据加工功能或机床结构特征的差异，划分为若干不同的系。例如：电火花磨床组中可划分出电火花小孔磨床、电火花内圆磨床和电火花外圆磨床等不同的系。
5类种划分
5.1类的划分
特种加工机床划分为以下14类：
. JB/T7445.1-2013
电火花加工机床类电弧加工机床类电解加工机床类超声加工机床类增材制造机床类激光加工机床类电子束加工机床类离子束加工机类等离子弧加工机床类磁脉冲加工机床类磁磨粒加工机床类射流加工机床类复合加工机床类其他特种加工机床类
特种加工机床
5.2组、系的划分
表1～表14给出了各类机床的组，系划分。
表1电火花加工机床类的组、系划分
纽
系
序号 1
产品名称
序号 - 1 2 1 H
产品名称
共轭回转式电火花加工机珠电火花强化机床
共轭回转式电火花加工机床便携式电火花表面强化机立式电火花表面强化机电火花小孔磨床电火花内圆磨床电火花外圆磨床电火花成形磨床电火花工具磨床电火花平面磨电火花小孔高速加工机床电火花成形机床电火花微孔加工机床电火花铣削加工机床电火花轮胎模加工机床单向走丝电火花线切割机床往复走丝电火花线切割机床电火花齿轮跑合机床
2
电火花磨床
3
4 n O 1 7 m 4
电火花成形机
6 7 1
电火花线切割机床
电火花跑合机床
5
2 JB/T7445.1—2013
表2 电弧加工机床类的组、 系划分
1
系
序号
产品名称
序号一 2 电熔爆外圆加工机床
产品名称
电烯爆内圆加工机床电熔煤平面加工机床电熔焊端面加工机床
4 n 电熔爆开惜加工机床 6 电熔焊切割机床 7
电熔爆加工机床
1
电熔峰成形机床电熔爆复合加工机床盘式阳极机械切割机床带式阳极机械切割机床电渠蚀除折断工具机
1
H 3
电弧切割机床
电瓶孔加工机床
I
表3 电解加工机床类的组、系划分
纽
系
序号 1 n 3
序号 1 n 电解内圆抛光机味
产品名称
产品名称
电解外圆抛光机床
电解抛光机床
立式电解成形机床卧式电解成形机床电解小孔加工机床电解微孔加工机味
1 r - r 一 电解线切割机床 N 电解圆盘阴极切割机味
电解成形机床
电解微小孔加工机床
电解切割机床
4
电解带状阴极切制机床电解车床电解铣床电解去毛刺机床电液束小孔加工机床电液束切割机床电解乎面刻印机床电解柱面刻印机床
5 电解车
I 1 - -
电解铣床电解去毛刺机床电液桌加工机床
7
8
- 2
电解刻印机
9
m JB/T7445.1—2013
表4 超声加工机床类的组、系划分
纽
系
序号 1 2
序号 1 1 1 1 - 2
产品名称
产品名称
超声抛光机超声研磨机超声切片机超声去毛刺机超声孔加工机超声成形机床
超声抛光机珠超声研磨机床超声切片机床超声去毛刺机床
4
超声成形机床
表5 增材制造机床类的组、 系划分
系
红
序号 1
产品名称
序号 1 1 N
产品名称
电了束选区烧结成形机床
电了束选区烧结成形机床激光选区烧结成形机床激光同轴粉末烧结成形机床激光选区铸型机床融挤压成形机床立体光固化成形机床紫外光固化成形机床叠层实体制造机床粉材喷印成形机床刚性基板喷印成形机床挠性基板喷印成形机床铸型喷印成形机床
激光选区烧结成形机床
n
熔融沉积成形机味光固化成形机床登层实体制造机床
1 1 r 1 - 2 3 4
4 5
喷印成形机床
6
表6 激光加工机床类的组， 系划分
组
系
序号 1
序号 1 - 2
产品名称
产品名称
激光打孔机激光划片机激光切割机激光切管机激光切布机激光表面毛化机激光熔覆机激光表面火机激光表面改性机多功能激光加工机激光刻印机激光雕刻机激光打标机激光刻线机激光调阻机
激光孔加工机床
激光切割机床
2
4 1 N 3 4 1 - n m + 5
激光表面处理机床
3
多功能激光加工机床
4
激光刻印机床
5
4 JB/T7445.1—2013
表7 电子束加工机床类的组。 系划分
纽
系
序号 -
产品名称
序号 1 1 1
产品名称
电子束抛光机床电子束孔加工机床电子束铣床
电子束抛光机电子束穿孔机电子束铣切机
3
表8 8离子束加工机床类的组。 系划分
红
系
序5 - 2
产品名称
序号 1 1 - - 1
产品名称
离子束抛光机床离子束孔加工机床离子束切制机床离子束蚀刻机珠离了束研磨机床离子束注入机床离子束镀覆机床
离子束抛光机离了束穿孔机离子束切割机离子束蚀刻机离子束研磨机离子束注入机离了束镀覆机
4 5
1
表9 等离子弧加工机床类的组。 系划分
1
系
产品名称
序号 1 H
序号 1 1 1
产品名称
等离子弧孔加工机床等离子强切割机床等离子弧涂覆机床
等离了妞穿孔机等离子弧切割机等离子弧涂覆机
表10 磁脉冲加工机床类的组 系划分
系
序号 1 H 3
序号 1 - -
产品名称
产品名称
磁脉冲孔加工机床磁脉冲冲栽机床磁脉冲成形机床
醚脉冲穿孔机硅脉冲冲载机磁脉冲成形机
表11 磁磨粒加工机床类的组、 系划分
组
系
序号
序号 1 2 3 1 2
产品名称
产品名称
磁磨粒抛光机磁磨粒研磨机磁磨粒琦磨机磁腾粒去毛刺机磁流变抛光机床
磁磨拉抛光研磨机床
1
磁磨粒去毛刺机床
2
