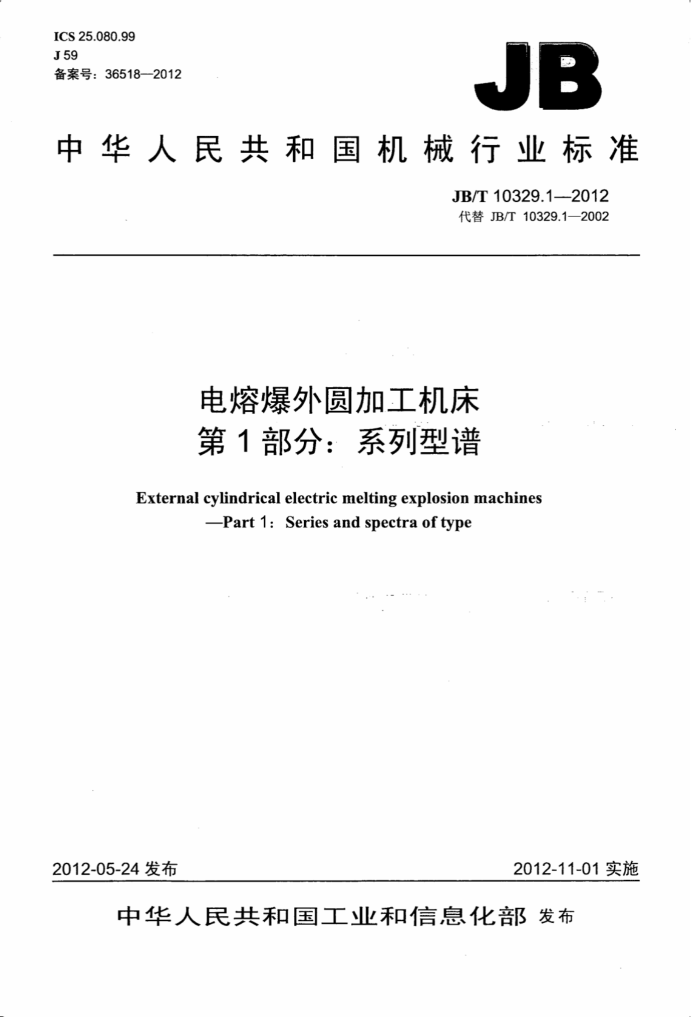

ICS 25.080.99 J59 备案号：36518—2012
JB
中华人民共和国机械行业标准
JB/T10329.12012 代替JB/T10329.1—2002
电熔爆外圆加工机床第1部分：系列型谱
External cylindrical electric melting explosion machines
-Part 1: Series and spectra of type
2012-05-24发布
2012-11-01实施
中华人民共和国工业和信息化部发布 JB/T10329.1—2012
目 次
前言.
范围 2规范性引用文件 3术语和定义 4系列构成。 5用途与性能特征. 5.. 概述..
1
5.2 单电极轮架电熔爆外圆加工机床... 5.3 多电极轮架电熔爆外圆加工机床. 5.4 组合型电熔爆外圆加工机床 6品种图1电熔爆外圆加工机床系列构成. 图2单电极轮架电熔爆外圆加工机床图3多电极轮架电熔爆外圆加工机床图4组合型电熔爆外圆加工机床. 表1电熔爆外圆加工机床品种
建筑321--标准查询网 www.jz321.net JB/T10329.1—2012
前言
JB/T10329《电熔爆外圆加工机床》分为四个部分：
-第1部分：系列型谱；一第2部分：参数；第3部分：精度检验；第4部分：技术条件。 本部分为JB/T10329的第1部分。 本部分按照GB/T1.1-2009给出的规则起草。 本部分代替JB/T10329.12002《电熔爆外圆加工机床第1部分：系列型谱》，与JB/T10329.1-2002
相比主要技术变化如下：
删除了限定适用产品的“新设计的”几个字（2002年版的第1章）；修改了“规范性引用文件”的“引导语”，增加了两项国家标准，删除了一项国家标准和一项行业标准（见第2章，2002年版的第2章）；一增加了“术语和定义”（见第3章）；一修改了图1的结构和组成：删除了第二层“普通型电熔爆外圆加工机床”和“精密型电熔爆外圆加工机床”以及第三层中“数控单电轮架电熔爆外圆加工机床”、“数控多电轮架电熔爆外圆加工机床”“和“数控组合型电熔爆外圆加工机床”（见第4章，2002年版的第3章）；一“用途及性能特征”的规定做了调整：删除了数控单、多电轮架电熔爆外圆加工机床和数控组合型电熔爆外圆加工机床的表述，增加了多电极轮架电熔爆外圆加工机床图（见第5章，2002 年版的第4章）； “品种”的规定做了调整：删除了数控单、多电轮架电熔爆外圆加工机床和数控组合型电熔爆外圆加工机床的表述，由2002年版的两个表合并为一个表（见第6章，2002年版的第5章）。
本部分由中国机械工业联合会提出。 本部分由全国特种加工机床标准化技术委员会（SAC/TC161）归口。 本部分起草单位：南通电熔爆股份有限公司、苏州电加工机床研究所有限公司。 本部分主要起草人：孙大椿、于志三、叶良才、王应、张慧玲。 本部分于2002年7月首次发布，本次修订为第一次修订。
II JB/T10329.1-2012
电熔爆外圆加工机床第1部分：系列型谱
范围
7
JB/T10329的本部分规定了电熔爆外圆加工机床的系列构成、用途与性能特征及品种。 本部分适用于电熔爆外圆加工机床（以下简称“机床”）。
2规范性引用文件
: 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T14896.8特种加工机床术语第8部分：电熔爆加工机床 GB/T19764一2005优先数和优先数化整值系列的选用指南
3术语和定义
GB/T14896.8界定的术语和定义适用于本文件。
4系列构成
机床的系列构成如图1所示。
单电极轮架电焊外加工机床
电熔焊外圆加工机床系列
多电极轮架电熔爆外国加工机床
组合型电熔爆外圆加工机床
图1 电熔爆外圆加工机床系列构成
5用途与性能特征
5.1概述
机床应具备下列性能特征： a）采用电极轮作为电极，工件在大电流、低电压作用下发生非接触熔化，在工作液作用下爆炸剥
离而去除零件外圆的金属材料； b）加工的工件主要为锻件、铸件、堆焊或喷焊件等金属零件；
1
建筑321---标准查询网 www.jz321.net JB/T10329.1—2012
c）能加工特硬、特粘、特脆、热敏等难加工导电材料： d）采用非接触加工方式，机床受力小； e）加工效率高。
5.2单电极轮架电熔爆外圆加工机床
单电极轮架电熔爆外圆加工机床具有5.1所述的性能特征，只配备一个电极轮架，型式如图2所示。
电极轮架
图2单电极轮架电熔爆外圆加工机床
5.3多电极轮架电熔爆外圆加工机床
多电极轮架电熔爆外圆加工机床具有5.1所述的性能特征，配备两个或两个以上的电极轮架，型式如图3所示。
电极轮架2
电极轮架
图3多电极轮架电熔爆外圆加工机床
5.4组合型电熔爆外圆加工机床
组合型电熔爆外圆加工机床配备粗加工电极轮架，并具有5.1所述的性能特征。此外，机床还配备用于精加工的砂轮架，具备机械外圆磨削的功能。机床型式如图4所示。 2 JB/T10329.1--2012
砂轮架
电极轮架
图4组合型电熔爆外圆加工机床
6品种
电熔爆外圆加工机床品种见表1
表1电熔爆外圆加工机床品种
机床种类
最大工件直径D/mm
单电极轮架电熔爆外圆加工机床多电极轮架电熔爆外圆加工机床组合型电熔爆外圆加工机床
200250320、400、500~630~800~1000~1250~1600
设计机床时，需要选用大于或小于表中规定的参数值时，应按GB/T19764-2005表1中R”10数系（公比为 1.25）计算得出。
