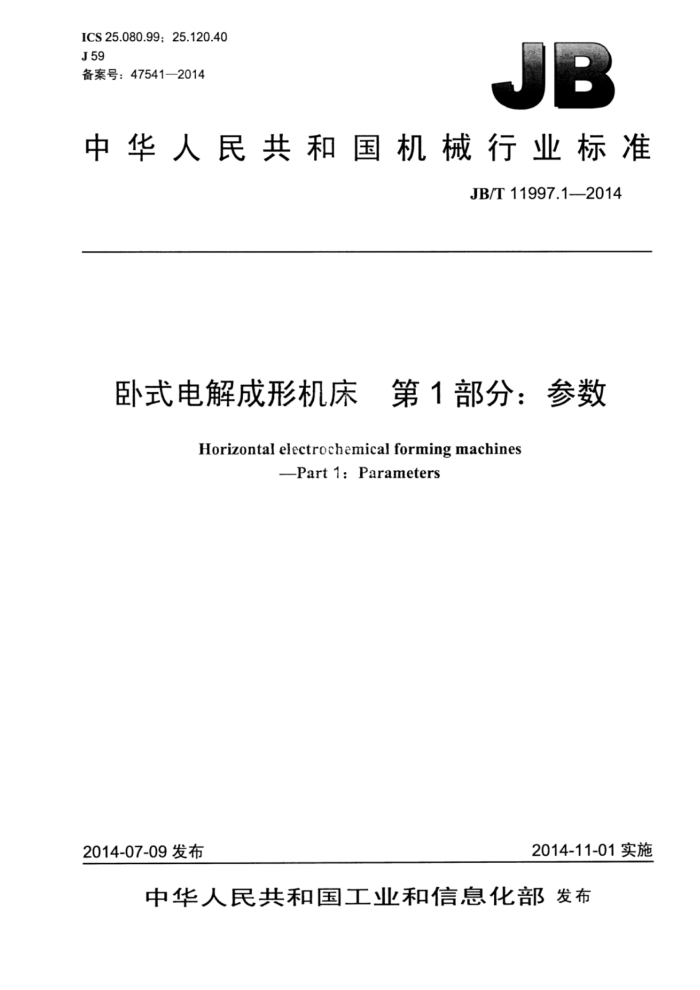

ICS25.080.99;25.120.40 J59 备案号：47541—2014
中华人民共和国机械行业标准
JB/T11997.1—2014
卧式电解成形机床 第1部分：参数
Horizontal electrochemical forming machines
Part1:Parameters
2014-11-01实施
2014-07-09发布
中华人民共和国工业和信息化部发布 JB/T11997.1—2014
目 次
前言.. 1 范围 2 规范性引用文件 3 术语和定义 4参数.
.II
10000000000
图1 机床参数示意
表1 机床参数.
....2. JB/T11997.1—2014
前言
JB/T11997《卧式电解成形机床》分为三个部分：
第1部分：参数；第2部分：精度检验；一第3部分：技术条件。
本部分为JB/T11997的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国特种加工机床标准化技术委员会（SAC/TC161）归口。 本部分起草单位：合肥工业大学科教开发部、苏州电加工机床研究所有限公司、北京航空制造工程
研究所。
本部分主要起草人：陈远龙、于志三、朱树敏、王应、崔海军。 本部分为首次发布。
IⅡI JB/T11997.12014
卧式电解成形机床第1部分：参数
范围
JB/T11997的本部分规定了卧式电解成形机床的参数。 本部分适用于卧式电解成形机床（以下简称机床）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T14896.1特种加工机床术语第1部分：基本术语 GB/T14896.3特种加工机床术语第3部分：电解加工机床
3术语和定义
GB/T14896.1和GB/T14896.3界定的以及下列术语和定义适用于本文件。
3.1
主轴中心高Hheightofquill centre 机床主轴中心至工作台面的距离。
4参数
机床参数示意如图1所示。机床参数应符合表1的规定。
图1机床参数示意 JB/T11997.1—2014
表1 机床参数
工作台面宽度B mm 160 200 250 320 400 500 630 800 1000 工作台面长度L mm
250 50
320 400 500 630 800 1000 1 250 1 600
最大工件质量 kg X轴行程 mm 主轴（Z轴》行程 mm 主轴中心高H mm 额定最大工作电流1 A
120 200 400 800 1500 3000 6000
80
125 160- 200- 250 320-400 500 160 200 250-320 400-500 630800 200-250、320 、400、500-630、800
800-1000-2000 (3000、4000- 5000-6300- 10000-（15000)20000
2 6
