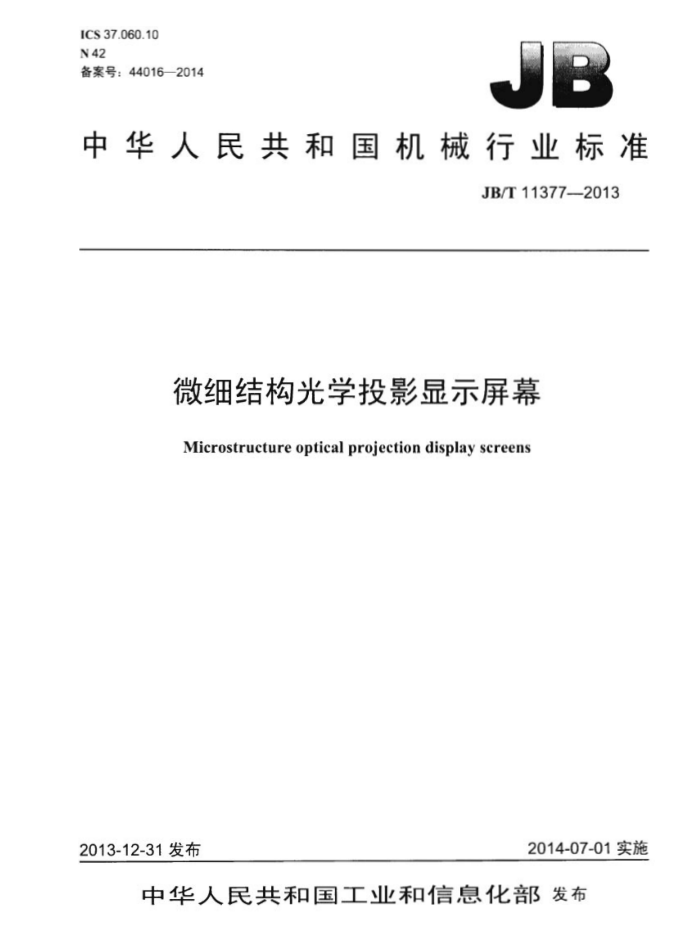

ICS37.060.10 N42 备案号：440162014
中华人民共和国机械行业标准
JB/T11377-2013
微细结构光学投影显示屏幕
Microstructure optical projection display screens
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T113772013
目 次
前音引吉 1 范围 2元 规范性引用文件 3. 术语和定义 4屏幕的结构分类
III IV
4.1总则.. 4.2分类. 5形状、结构. 6 尺寸.
技术要求 7.1亮度系数. 7.2 有效散射角2α. 7.3 综合指数. 7.4 亮度分布均匀度 7.5 幕面解像力（锐度） 7.6 焦距误差 7.7 全光线透光率和雾度 7.8 环境要求 7.9 屏幕支架系统 7.10 外观 7.11 屏幕幕面基本要求 7.12 阻燃性 7.13 环境保护要求。 7.14 重金属含量.. 7.15 标签标识 8 试验方法 8.1 尺寸 8.2 亮度系数、有效散射角 8.3 综合指数。充度分布均匀度及幕面解像力 8.4 焦距误差 8.5 全光线透过率和雾度 8.6 环境要求. 8.7 屏幕支架系统 8.8 外观 8.9 屏幕幕面基本要求 8.10 阻燃性 8.11 环境保护要求
7
1
-
5
A JB/T113772013
8.12重金属含量 8.13标签标识 9检验规则 9.1出厂检验 9.2型式检验 9.3抽样及批的判定规则 10标志、包装、运输和些存 10.1标志 10.2包装. 10.3 运输和处存图 菲涅尔透镜形状，图2 双光栅柱状透镜结构形状图3 单光栅柱状透镜结构形状图4 对角线尺寸小图5 标识范围图6 弯曲图7 菲涅尔透镜图8 屏幕的区域划分，表1 外形尺寸表2 焦距误差. 表3 环境要求. 表4 外观要求表5 抽样表表6 基本环境条件及分级额定值
9
1
10 10 10 10
8
-
II JB/T11377-2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业电影和电教机械标准化技术委员会（CMIF/TC4）归。 本标准负责起草单位：成都菲斯特科技有限公司。 本标准参加起草单位：秦皇岛视听机械研究所、广州美视品堂银幕有限公司、张家港市三星银屏器
材有限公司。
本标准主要起草人：张益民、吴庆富、梁思建、邓荣武、王祖能、王宏伟本标准为肯次发布。
ITI JB/T113772013
引言
随着国内超精密模具等基础工业技术的发展，电子信息技术不断更新换代，投影显示屏幕从正投影漫反射银幕发展到尖端的微细结构光学屏幕，
微细结构光学投影显示屏幕是综合光学结构设计、超精出模具加工，微细结构成型等多项技术，工艺的高技术产品。它的出现以及LCD背光模组增亮光杆膜的大量应用，推动着微细光学显示器件的研发及产业化的发展。
IV JB/T113772013
微细结构光学投影显示屏幕
1范围
本标准规定了微细结构光学投影显示屏鼎幕（以下简称屏幕）的分类、技术要求，试验方法，检验规则、抽样、批的判定规则以及标志、包装、运输和处存。
本标准适用丁各类电影、投影、拼接投影，裸眼3D显示，录像及视频放映用微细光学结构透射放陕屏幕。
本标准不适用正投影的银幕。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用了本文件。 凡是不注日期的用文件，其最新版本（包括所有的修改单）适用丁本文件。
GB/T24102008透明塑料透光率和雾度的测定 GB862420063 建筑材料及制品燃烧性能分级 GB/T13384 机电产品包装通用技术条件 GB/T13982 反射和透射放映银幕 GB/T25480 仪器仪表运输、贴存基本环境条件及试验方法 JB/T6839 ： 放映银幕分类 JB/T7809 放映银幕特性参数和测定方法 SJ/T11363-一2006电子信息产品中有毒有害物质的限量要求 SJ/T11365—2006 电子信息产品中有毒有害物质的检测方法
3术语和定义
下列术语和定义适用于本文件。
3.1
透过率total transmittance 透过试样的光通量和射到试样上的光通量之比，用百分数表小。
3.2
雾度haze 透过试样而偏离入射光方向的散射光通量与透射光通量之比，用百分数表示（对于GB/T2410
2008来说，仅把偏离入射光方向2.5”以上的散射光通量用了计算雾度）。 3.3
焦距focal length 一束平行光从透镜的主轴穿过，在透镜的另一侧被透镜汇聚成一点，为焦点。把透镜的几何中心作
为光心，焦点到透镜标称光心的距离称为透镜的焦距。 3.4
放映角 projection angle JB/T11377-2013
放映光轴与银幕面中心法线之夹角。
3.5
工作角slopeangle 透镜微细结构的工作面与透镜平面之间的火角称为工作角，如图1所示。
3.6
干扰角 draft angle 透镜微细结构的干扰面与透镜平面之问的光角称为干扰角，
3.7
弯曲bending 透镜屏幕变形大小的物理量。 偏心误差 deviation 菲潭尔透镜的标称中心与实测中心的误差。
3.8
41 屏幕的结构分类
4.1总则
本屏幕属丁JB/T6839中的R结构型透射银幕， 4.2分类 4.2.1单张式 4.2.1.1单张屏幕一面为菲涅尔透镜结构，一面为圆柱形光栅透镜所组成，通带用于大型投影显示终端，可以是单体式的单元，也可以是由多个投影显示单元拼接而组成的。 4.2.1.2裸眼3D电视的立体光栅显示屏。由单张立体光栅结构的透镜在3D电视机等立体显示器上的应用。 4.2.2 多层式
多层屏幕由一张菲涅尔透镜、一张圆柱状光栅透镜组成，主要用于CRT、LCOS、DLP投影电视机和投影箱体。
5形状、结构
5.1屏幕的形状及构造如图1、图2、图3所示。
L作市
R
图1菲涅尔透镜形状
2 JB/T113772013
国
图2双光栅柱状透镜结构形状
图3：单光栅柱状透镜结构形状
6尺寸
6.1 屏幕的外形尺小见表1。
表1外形尺寸
规格in 43 50 51 60
长度mm 914.0 1 056.0 1 076.0 1259.0 1280.0 1320.0 1483.0
宽度mm 695.0 802.0 817.0 954.0 970.0 1 000.0 1 117.0
6
63 72
注：长度、宽度极限偏差为±1.0mm 6.2屏靠的对角线尺寸差为1-1|≤2mm，如图4所示。 6.3屏幕的厚度应为：2.0mm土0.2mm 6.4当画面的宽高比为4：3时，屏幕的弯山不得超过5%：当画面的宽高比为16：9时，屏幕的弯曲不得超过8%。
