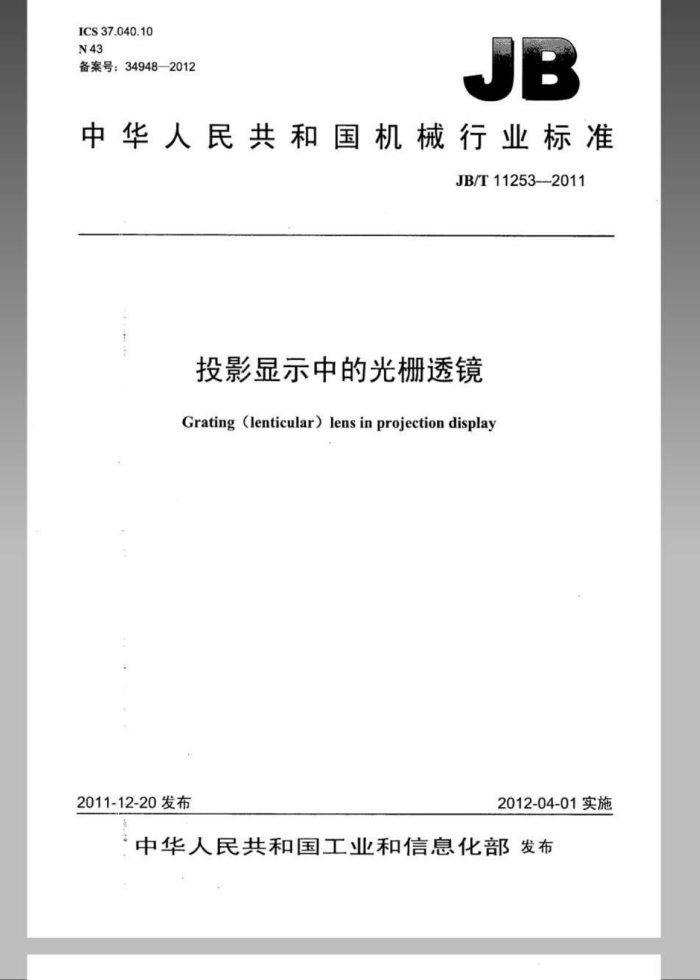

JB/T 11253-2011 投影显示中的光栅透镜 ICS37.040.10 N43 备案号:34948-2012
JB
中华人民共和国机械行业标准
JB/T11253--2011
投影显示中的光栅透镜 Grating (lenticular) lens in projection display
2012-04-01实施
2011-12-20发布
中华人民共和国工业和信息化部发布 JB/T112532011
目 次
前言引言 1范围 2规范性引用文件 3术语和定义 4分类 4.1显示器的光栅透镜 4.2LCD显示器背光模组中的光栅透镜 4.3三维立体印刷包装用光栅透镜 4.4三维立体显示光栅透镜 5形状、尺寸及构造 5.1形状 5.2尺寸 5.3构造 6技术要求 6.1 外观... 6.2 节距误差 6.3 全光线透过率 6.4 增益... 6.5 环境要求. 6.6 标签标识 7试验方法, 7.1 显示尺寸 7.2 弯曲。 7.3 外观 7.4 节距误差 7.5 全光线透过率 7.6 环境要求 7.7标签标识 8检验规则. 8.1出厂检验 8.2型式检验 9标志、包装、运输和此存 9.1标志 9.2 包装 9.3 运输和贮
1
O JB/T112532011
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业电影和电教机械标准化技术委员会(CMIF/TC4)归口本标准负责起草单位:成都菲斯特科技有限公司。 本标准参加起草单位:秦皇岛视听机械研究所。 本标准主要起草人:吴庆富、邓荣武、王祖熊、王宏伟。 本标准为首次发布。
II JB/T112532011
引言
光栅透镜是一种由高分子透明材料制造的平面板(片)式光学透镜,由无数平行的断面形状为三角形或圆弧形的微细光栅条所组成。这种透镜可以为显示器提供均匀的光源和尽可能高的光能透过特性,同时还可以通过调整设计光栅的微细结构形状,调整显示屏的观看视角。普遍应用在DLP,CRT,LCOS 及LCD等显示器以及三维立体广告等,也可以用于裸眼3D电视。
II JB/T11253—2011
投影显示中的光栅透镜
1范围
本标准规定了DLP、CRT、LCOS及LCD投影电视和投影显示用光栅透镜(以下简称光栅透镜)的术语和定义、分类、形状和构造、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于DLPCRT、LCOS及LCD显示屏幕及显示器中的背光模组光栅透镜。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件其最新版本(包括所有的修改单)适用于本文件。
GBT24102008透明塑料透光率和雾度的测定 GB/T13384机电产品包装通用技术条件 JB/T9329仪器仪表运输、运输贮存基本环境条件及试验方法
3术语和定义
下列术语和定义适用于本文件。
3.1
全光线透过率totaltransmittance 透过试样的光通量和射到试样的光通量之比,用百分数表示。
3.2
增益gain 在标准光源照射下,光栅透镜轴向亮度与同一位置的标准漫反射白板亮度的比值。
3.3
节距pitch 光栅透镜微细结构相邻两个同结构上对应点间的距离称为节距。
3.4
弯曲bending 光栅透镜镜片横向变形大小的物理量。
4分类 4.1显示器的光栅透镜
DLP、CRT及LCOS显示器中的光栅透镜是在高透明的有机板材上加工出三角形、圆弧形或其他形状的微细结构的光栅条,实现入射光能在出射空间重新分布。为进一步满足作为屏幕或其他光能分布的需要,在光栅片基材中加入扩散粒子或色母料,改善对比度、增益或视角等。 4.2LCD显示器背光模组中的光栅透镜
LCD显示器背光模组中的增光膜(光栅)的主要功能是为LCD面板提供均匀的面光源和尽可能高的光能透过率,同时不影响光的特性。 4.3三维立体印刷包装用光栅透镜
三维立体光橱板材,主要用于三维立体印刷,三维立体影像,三维立体广告和防伪包装等。
1 JB/T11253-2011
4.4 三维立体显示光栅透镜
用于裸眼三维立体显示。 5形状、尺寸及构造 5.1形状
光栅透镜的断面结构为三角形或圆形,如图1、图2所示。形状为矩形,长宽比为16:9或4:3
Mm
图1
图2
5.2尺寸 5.2.1显示尺寸
显示尺寸见表1。
表1显示尺寸 4:3(画面面积)
1
显示屏幕对角线尺寸
16:9(画面面积)
mm 690X518 873X655 975X731 1016×762 1056×792 1219X914 1320×990 1361X1021 1463X1097 1524×1143 1706×1280 1828×1371 2032X1524 2438X1828 3048X2286
mm 751X423 950×535 1060X597 1104X622 1149×647 1325×746 1436X809 1480X833 1591×896 1657X933 1856X1045 1988X1120 2209×1244 2651X1493 3314X1866
in 34 43 48 50 52 60 65 67 72 75 84 90 100 120 150
mm 863 1092 1219 1270 1320 1524 1651 1701 1828 1905 2133 2286 2.540 3048 3810
注:长宽公差根据具体客户要求确定,如客户没有要求则长宽公差为土1.0mm:小于34in的外形尺寸未列入本
表。
5.2.2弯曲
如图3所示,当外形尺寸宽高比为4:3时,光橱透镜的弯曲不得超过5%:当画面尺寸宽高比为 16:9时,光栅透镜的弯曲不得超过8%。
2 JB/T11253-2011
李由
图3
5.3构造 5.3.1齿形结构
光栅透镜是由截面为三角形、圆弧形、椭圆形等或儿种图形的组合的齿槽所构成。光栅方向与高度方向平行。 5.3.2光栅透镜的材料
光栅透镜制造材料采用透过率高的PMMA、PET、PP。MS、有机硅凝胶等高分子材料。 6技术要求 6.1外观
光栅透镜的外观应良好,没有使光透镜表观受影响的污染、划伤,杂质等缺陷,具体要求见表2。
表2
问题内容内容
规格 B区
备注
A区
状态污点
C区
污染 (透明) 1个以内 4个以内 实际上
0.2mm<<0.5mm其中≤0.2mm可
无问题 接受但不密集,0.5mm<不允许实际上
脏物
0.2mm<<0.5mm其中≤0.2mm可
黑点(不透明)
1个以内
4个以内
无问题 接受但不密集,0.5mm<不允许
划痘其他注:可忽略从检查距离处看不见的问题,不密集是指3个/cm。
在检查装置上不可见,可接受在检查装置上不可见,可接受
6.2节距误差
光栅透镜的节距误差应不大于0.002mm。 6.3全光线透过率
显示器的光栅透镜,其全光线透过率应不小于65%。 LCD显示器背光模组中的光透镜,其全光线透过率应不小于92% 三维立体印刷包装用光栅透镜和三维立体显示光栅透镜,其全光线透过率应不小于85%
6.4增益
投影显示用的光栅透镜其增益应不小于1.0。
3 JB/T112532011
6.5环境要求
光栅透镜的环境要求见表2。经试验后应无异常,外观、光学特性无变化。 6.6标签标识
标识范围要求如图4所示。 标签标识中的内容及尺寸如图5所示。
平面
图4
BSFXXX YYMMDD
60
BSF 光柳透镜代号: XXX-—光栅避镜生产编号: YYMMDD 依次表示为光树透镜的生产日期:年一月一日(YY-MM-DD)以打标当日的日期为准。
图5
7试验方法 7.1 显示尺寸
用分度值为0.5mm的卷尺对光栅透镜的外形尺寸,对角线尺寸进行测量。 7.2弯曲
如图3所示,先将光栅透镜的宽边设置2个悬挂点α点和b点2个悬挂点之间的距离是该边宽度证的1/3),将光栅透镜自由悬挂,然后把光栅透镜紧靠一平面,用直尺(或卷尺)测量光透镜离直线最远处到平面的距离d,并按公式(1)计算出弯曲(%)。
弯曲= d x100.
(1)
W
式中: d一一光栅透镜离直线最远处到平面的距离: W 光栅透镜宽边的宽度。
