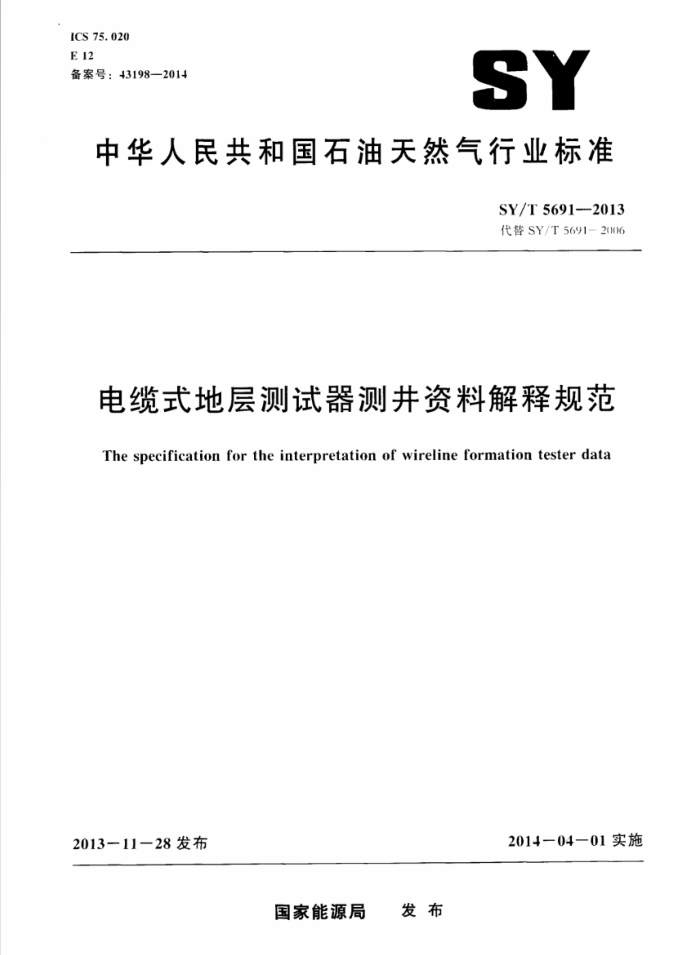

ICS 75.020 E 12 备案号：43198—2014
SY
中华人民共和国石油天然气行业标准
SY/T56912013 代替SY/T5691-26
电缆式地层测试器测井资料解释规范
The specification for the interpretation of wireline formation tester data
2014-04-01实施
2013-11-28发布
国家能源局 发布 SY/T5691—2013
目 次
前言
-
范围 2 规范性引用文件 3 术语。定义和缩略语
测前设计 5 测仪器标定 6 数据采集质量要求 7 解释内容

解释步骤解释成果附录A（资料性附录） 电缆式地层测试测前设计附录B（资料性附录） 电缆式地层测试测井评价报告
8
LJ SY/T5691—2013
前言
本标准按照G/T1.1-2川9标准化T作导则 第1部分：标准的结构和绩写给出的规则起草。
本标准代替SY/T5691- 2(H06电缆式地层测试器测井资料解释规范》：与SY/T5691-20H16相比。除编辑性修改外。主要技术变化如下：
增加了规范性引用文件（见第2章）：删除了几个缩略语（见20H16年版的2.2）：增加了缩略语（见3.2）：
一修改广电缆式地层测试器测前准备： -修改广电缆式地层测试器测井资料质量控制（见第5章。24H16年版的第4章）：
修改了电缆式地层测试器数据采集质量要求（见第6章，2H16年版的第5章）：一增加广流体取样要求（见6.）：一修改了解释步骤（见第8章。20H06年版的第7章）： --增加了压力测试资料解释储层流体性质的内容（见8.1.6)： --增加了PVT取样资料的解释要求（见8.3.2)：
修改了解释成果（见第9章，2川6年版的第8章）。
一
本标准由石油T业标准化技术委员会石油测井专业标准化委员会（CFSC/TC"11）提出并归口。 本标准起草单位：中国石油集团西部钻探工程有限公司测井公司，中国石化集团中原石油勘探局
地球物理测井公司、中国石油集团测井有限公司。
本标准主要起草人：陈火红。胡秀妮，陈华勇，高秋涛、秦菲利。 本标准代替SY/T5691-2H16。 SY/T56912川6的历次版本发布情况为：
-SY T 5691-1995.
II SY/T5691—2013
电缆式地层测试器测井资料解释规范
1范围
本标准规定了电缆式地层测试器（以下简称地层测试器）的测前设计、测井资料质量控制和测井资料解释要求。
本标准适用于地层测试器测井资料质量控制和资料解释。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注口期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
SY/T5633石油测井图件格式 SY/T5692电缆式地层测试器作业规范
3术语，定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件 3. 1.1
地层恢复压力 formation build-up pressure 在地层测试器测试过程中，预测试室全部充满流体后，压力恢复达到的最终值（随时间变化的用
力增量接近于零）。 3. 1. 2
地层压力梯度 formation pressure gradient 深度每增加1m地层压力的变化量
3. 1. 3
压隆周期 drawdown period 地层测试器从地层中抽出流体至充满预测试室的过程中。在测试部位附近引起压力降的持续
时间。 3. 1.
恢复周期 build-up period 压降周期结束后，流体从未被扰动的地层部位向探测器周用的低压区流动：使探测器测量压力逐
渐恢复到原始地层压力的时间 3. 1. 5
超压 suppercharge 测试点压力恢复不稳定，压力值趋于接近钻井液压力或明显高于相邻点。
3.1. 6
失封 floss of seal SY/T5691--2013
封隔器密封失效，压力预测试室未能与并简钻井液有效隔离，测试点压力等于钻非液压力 3.1.7
干点drytest 压力恢复到原始地层压力需要很长的时间（一般儿小时甚至儿十小时）的测试点。
3.2缩略语
下列缩略语适用于本文件。 PVT：地层条件下（压力，体积及温度）的流体（pressurc-volume-temperaturesaniling）
测前设计
4.1地层测试器实施项目（以井为单位）均应有完整的测并设计，施工队按测升设计要求实施作业。 4.2地层测试器测井设计内容和格式参见附录A，现场处理成果图件。表格和文字内容齐全 4.3用于获取地层压力资料的压力测试点根据相关地质需求在相应层位进行设计。 4.用于判别流体性质的压力测试点。其设计应满足求取流体密度基本的数据量要求：同一储层（组》中，合格地层压力点数不少于一个，储层（组）累积厚度大于5.0m的不少于五个。谢压顺序采取由上向下，从深度最浅的设计点开始测量。 。5同一储层（组）中流体性质相同的层段，原则上只设计一个流体分析点，其位置宜设计在本测试段中物性最好的深度， 4.6根据地质需求，确定取常规样品和PVT的测试点。 4.7当存在较大的粘卡风险时，应首先对主要目的层段直接进行流体分析和取样。
5测仪器标定
5.1压力计车间刻度应符合SY/T5692的规定。 5.2流体分析模块每个月刻度一次，在一定的压力下分别在气，油和水中进行刻度， 5.3测井前应在地面进行压力计检查测井过程中利用钻并液柱压力检查压力计读数。确保压力计正常7作，
6 数据采集质量要求
6.1总则
地层测试器测并深度应以本井组合测井深度为准，各测试点在进行测试之前成先进行深度校正。 深度误差不超过土(.2m 6.2压力测试 6.2.1选择压力测试睿积。根据储层特性，尽可能采用较大的压力预测试室容积完成压力测试，预测试室容积座不小下5cm 6.2.2测前，测后的沈浆柱压力数据应稳定后测量（0%～120%。 6.2.3压力恢复时间宜以10为限．分二个恢复时间段对测试点进行采集质量控制：
一恢复时间在60s以内，压力波动小于70Pa（或（Psi）稳定120s以上：可结束夜点的压
力测试。
--恢复时间在6tWs～1H之间，压力波动小于70Pa（或.1psi）稳定454以I:：可结束该
2 SY/T 56912013
点的压力测试。 恢复时间达到1以上，无论压力是否稳定均可结束该点的压力测试

6.2.4压力测试数据表：
一压力测试数据表格式参见表B.7
测压点相关信息中填写压力测试点的序号。数据记录文件号和仪器坐封深度。压力测试点的深度读值精确到小数点后两位
一用力值应首选石英压力计的数据：当石英压力计读数出现异常时。可使用应变压力计的数
据。压力数据读值应保留到小数点后两位，一记录压力值的时间间隔应在压力测试数据表中注明（一般为10s或9s）。 一压力恢复时间应记录从最后一次压降开始到测试结束的时间。
预测试室容积，测试流速应记录最后一次压降所采用的容积和流速。
6.3流体分析
6.3.1 1流体分析过程中管线流体参数测量
不同类型的地层测试器（或挂接的模块不同），测量的流体参数不尽相同。测并作业中应根据地层测试器自身功能和具体地质需求采集相关参数，如电阻率。密度，黏度、温度。PH值。核磁共振参数等。 6.3.2流体分析数据与解释成果表
流体分析数据与解释成果表记录格式参见表H.6。 6.流体取样
流体取样测试阶段，2MPa流压测试时含油气比例达到50%以上时：建议采集PVT，也可根据具体地质需求采集常规样品或IVT。
7解释内容
7.17 计算地层压力、建立单井压力剖面。计算流体密度。评估流体性质、确定气。油。水界面。 7.2 估算地层有效渗透率（或流度） 7.3 利用流体分析结论评估地层流体性质。 7. 利用地层流体参数（如密度。黏度等）。直接评估流体性质。 7. 5 进行产层横向动态评价。同一区块内应有3口井以上合格地层压力资料。 7. 6 对常规取样样品，应做相应的地面计量，测量和实验分析。 7. 7 对PVT.根据油藏开发需要确定实验测定项目。
8解释步骤
8.1J 压力资料的解释 8.1.1 资料有效性判断 8.1.1.1 失封点
模拟压力曲线无压降显示或显示微弱。压力值保持为泥浆柱静压力，可判断为失封。该测试结果不能用于解释
3 SY/T 5691-2013
8.1.1.2封隔器接触不良
于地质松软，易碎等原因。推靠器推靠过程中：模拟用力曲线呈锯齿状变化。转速由线显小马达反复启动，造成预测试室压降由线失真：可判断为封隔器接触不良。即使最终模拟压力由线恢复正常，测得关叶用力，也不能成用压力曲线来计算地层渗透率。 8.1.1.3探管堵塞
预测试开始后，模拟压力曲线断续遥渐降低，起不规则的卡力增加。可判新为探管堵塞。解释时品进行压降修 8.1.1.过滤器堵塞
预测开始与，模拟压小谢线实然降至正常流动压力以下，然后恢复正常。可判断为过滤器堵塞解释时成进行压降修正。 8.1.1.5 超压层
地层山现超压，同时测试恢复时间大于150%，压降渗透率小于0.5×10-m时．可判断为超用货：超用层不能反映地层压力，仙可估算渗透率。 8.1.1.6干点
地层低孔，低渗，压力恢复过程缓慢。通常测压过程人为中断，不能获得地层真实压力。不能用厂解释。仙可定性估计储层渗透性 8.1.2估算地层渗透率 8.1.2.1用压降法估算地层渗透率
用降法估算地层渗透率方法见公式（1）
K..=.1 (i=1.2)
(1)
Ap
H:
V 1 1
式: K.li 降用法估算的地层渗透率，单位为毫达西（10m）： . 谢试器系数： 1 流量：单位为立方厘米每秒（"m）： 4 流度，单位为毫邮秒（ma·）： >/: 从压力测试记录图1读出的压降，单位为兆帕（MPa）： V. 测试容积.单位为立方厘米（cm）：
从用力测试记求上读的流动时间，单位为秒（》。
1 示例：商测试室1的流动时间
I= I -..
i: SY/T 5691—2013
-流动时间。单位为秒（*）： I.I.- 开始测试，测试结束的时间。单位为秒（s）。 1和A从压力测试的现场模拟记录图件上读取，读取方法如图1所示。
-
D
地层压力
钻井演桂压力
门
中
I
上
图1压力测试模拟记录示意图
根据公式（1）分别得到从预测试室1和预测试室Ⅱ测试结果计算地层渗透率K.和K.后．取其平均值作为该测试地层的渗适率。 8.1.2.2用恢复法估算地层渗透率 8.1.2.2.1确定压力传播类型
a）绘制恢复用力对球形时间函数交会图。其雨数关系见公式（2)：
-
( =44.-1
(2)
V V Vh, r,
式中： f.(A) -i f-1. 预测试室「和预测试室ⅡI的流动时间，单位为秒（）： - 从关并起计算的时间，单位为秒（）。 日）绘制恢复压力对柱状时间函数交会图．其隔数关系见公式（3）：
球形时间雨数：预测试室【和预测试室Ⅱ的流量：单位为立方厘米每秒（em/s）：
I
(3)
f(=Ig
A/ I: 9 r
式中： J.(Ar) 柱状时间闲数
8.1.2.2.2 估算地层渗透率
al 用力呈球形传播时。计算方法见公式（）：
K,= Bμ( (g)I
H
式中： K. 用球形压力恢复曲线计算的地层渗透率。单位为毫达西（1-"um"）： H 球形传播系数： r. 恢复压力对球形时问函数曲线的斜率。单位为毫帕每平方根秒（mPa""）： 4- 地层孔隙度，用百分数表示：
地层中流体的压缩系数。单位为每兆帕（MPa"） h) 压力呈柱状传播时。计算方法见公式（5）：
C
K,= Dqit
(5)
2m,h
