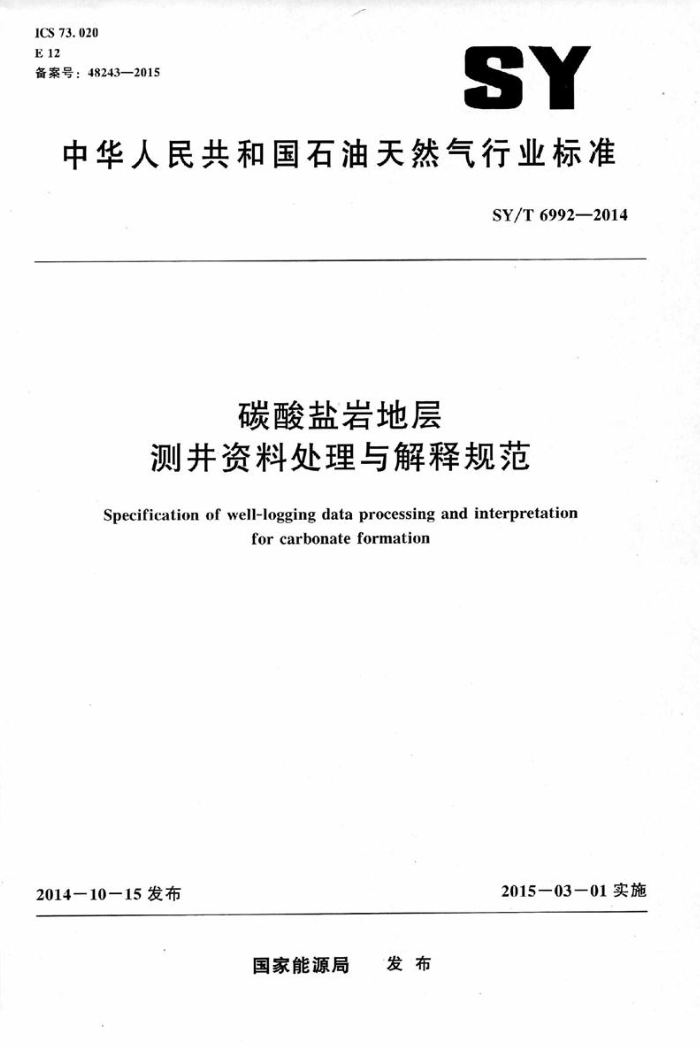

ICS 73. 020 E12 备案号：48243—2015
SY
中华人民共和国石油天然气行业标准
SY/T6992—2014
碳酸盐岩地层
测井资料处理与解释规范
Specification of wel-logging data processing and interpretation
for carbonateformation
2015一03-01实施
2014-1015发布
国家能源局 发布 SY/T6992—2014
目 次
前言引言范围规范性引用文件
A
3测井项目资料收集 4.1 区域资料 4.2邻井资料 4.3本资料 5测井资料质量检验 5. 1 常规检验 5.2 交会图检验 5. 3 直方图检验测并数据预处理 6.1 深度匹配 6.2 测井数据编辑 6.3 测井环境影响校正 6.4 测井数据归一化

.....i
5
测井曲线的垂直深度校正 7测井数据处理 7.1 解释模型的选取 7.2 解释参数的选取 7.3 常规测并数据处理 7.4 成像测井数据处理 7.5 处理结果检验 7.6 数据处理流程测井资料解释 8.1 储层划分 8.2 储层分类 8.3 储层分级 8.4 解释结论的确定
6.5
测井地质与工程解释
8.5 9 成果与图件的要求
...........
10
附录A（规范性附录） 碳酸盐岩地层测井项目 SY/T6992—2014
附录B（资料性附录） 碳酸盐岩地层测井数据处理流程图附录C（资料性附录） 储层分级附录D（资料性附录） 流体性质判别图版附录E（资料性附录） 碳酸盐岩地层测井解释成果表附录F（资料性附录） 碳酸盐岩地层测升处理成果图
11 14 16 17 18
IⅡI SY/T 6992—2014
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准由石油工业标准化技术委员会石油测井专业标准化委员会（CPSC/TC11）提出并归口。 本标准负责起草单位：中国石油天然气有限公司塔里木油田分公司勘探开发研究院。 本标准参加起草单位：中国石油集团川庆钻探工程有限公司测井公司、中国石油集团测井有限公
司华北事业部。
本标准主要起草人：肖承文、郭清滨、胡振平、祁新忠、郭秀丽、张承森、余广艺、刘兴礼、吴大成、吴兴能、周诗广、周阳、周明顺。
Ⅲ SY/T6992—2014
引 言
本标准的发布机构提请注意，本标准的8.4.1中的c）视地层水电阻率法判别流体性质的内容可能涉及到“一种识别缝洞型碳酸盐岩储层流体性质的方法”的专利。
本标准的发布机构对于该专利的真实性、有效性和范围无任何立场。 该专利持有人已向本标准的发布机构保证，他愿意同任何申请人在合理且无歧视的条款和条件
下，就专利授权许可进行谈判。该专利持有人的声明已在本标准的发布机构备案。相关信息可以通过以下联系方式获得：
专利持有人：中国石油天然气股份有限公司。 地址：北京市东城区东直门北大街9号中国石油大厦。 请注意除上述专利外，本标准的某些内容仍可能涉及专利。本标准的发布机构不承担识别这些专
利的责任。
IV SY/T6992—2014
碳酸盐岩地层测井资料处理与解释规范
1范围
本标准规定了碳酸盐岩地层测井数据的质量检验、数据预处理及处理、测井资料解释的流程及方法。
本标准适用于碳酸盐岩地层测井数据的处理与资料的解释。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
SY/T5132石油测井原始资料质量规范 SY/T5945 测井解释报告编写规范 SY/T6488 电、声成像测井资料处理解释规范 SY/T6617 核磁共振测井资料处理及解释规范 SY/T6937 多极子阵列声波测井资料处理与解释规范
3测井项目
根据勘探、开发需要及储层的特点确定测并项目。测井必测项目和选测项日见附录A。 根据钻遇油气层情况，应及时测井。当储层和流体识别评价有困难时，应加测核磁共振测井、电
缆地层测试等项目
4资料收集
4.1区域资料
收集的区域资料包括但不限于以下内容： a) 井位部署图、井位构造图、钻井地质设计书。 b) 主要目的层构造特征、储层特征、沉积环境、油气藏类型及原油密度、黏度等。 c) 区域裂缝发育特征，裂缝倾向、走向，最大主应力方向或各向异性方向等。 d) 各含油气层系的岩性、物性、含油气性及测井响应特征。 e) 各层段地层水矿化度变化情况。 f) 地质综合研究报告。 g) 测井解释模型及相应解释参数。
4.2邻井资料
需要收集的邻井资料包括但不限于以下内容： a) 邻井各目的层测井、录并、岩心实验分析等原始及成果资料。
- SY/T6992—2014
b) 该区目的层油气水层解释图版及相应解释模型。 c 邻井试油、试气情况，油、气、水分析资料及生产、注水情况。 d) 邻井地质分层数据。
4.3本井资料 4.3.1岩心资料
需要收集的岩心录井资料包括但不限于以下内容：
岩心描述资料：取心井段、收获率、岩性、颜色、胶结物成分及含量、胶结程度，孔隙、溶孔及裂缝发育程度、充填情况，含油级别及滴水渗透情况。
b） 岩心分析资料：岩心试验分析报告，内容包括薄片鉴定、孔隙度、渗透率、饱和度、岩电
实验、压末等。
4.3.2岩屑录井
需要收集的岩屑录井资料包括但不限于以下内容：岩性、颜色、成分及含量，胶结程度、胶结物成分及含量，含油（气）情况，薄片分析资料。 4.3.3气测录井
需要收集的气测录井资料包括但不限于以下内容：油气显示情况及气测综合解释成果。 4.3.4钻井液录井
需要收集的钻井液录井资料包括但不限于以下内容：钻井过程中钻井液性能变化、压井材料使用情况、槽面油气显示及钻井液样品含油气情况分析。 4.3.5钻井工程数据
需要收集的钻井工程数据包括但不限于以下内容： a）井身结构：钻头、套管、尾管尺寸及下深，开窗、侧钻情况。 b) 目的层浸泡时间，钻时、井喷、井涌、井漏情况。 c) 落物、卡钻等情况。
4.3.6中途测试
需要收集的中途测试资料包括但不限于以下内容：中途测试的深度、层位、测试方式或测试井段、坐封位置，日产液量、累计产液量，油、气、水性质，温度、压力等资料。 4.3.7并壁取心
需要收集的井壁取心资料包括但不限于以下内容：岩心实物样本、岩性及含油级别描述、跟踪曲线图。
5测井资料质量检验
5.1常规检验
依据SY/T5132的规定对测井原始资料进行质量检验。
2 SY/T6992—2014
5.2交会图检验
选择并眼规则、岩性单一、不含或少含泥质并有一定厚度的井段绘制测井频率交会图和Z值图，检查岩性密度或补偿密度、补偿中子和声波时差测井质量。 5.3直方图检验
对区域内邻井测井质量好、测井响应稳定，且具有代表性的标准层段做测井数据直方图，与本井相应层段的测井数据直方图进行对比、检验测井资料质量。
6测井数据预处理
6.1深度匹配 6.1.1 将钻井、录并等信息的深度归位到测井深度上，并将归位后的信息标注到综合测并图上。深度归位一般有以下几种方法：
a) 地面伽马测量归位法：要求在岩心取样以前、保持完整的条件下进行，归位可以保证每一筒
的岩心深度有一个对应的测井深度，同时可以统一钻并与测并深度。 b) 岩性归位法：根据测井曲线分析岩性，把岩心归到合适的位置。 c) 套管归位法：将钻井套管佳深度与测井测量的套管鞋深度进行对比归位。 d）特殊钻井现象归位法：钻井过程中出现放空等异常现象与测井响应特征对比进行归位。
6.1.2以自然伽马曲线为准确定不同测井项日之间及不同次测并之间的深度校正。 6.2测井数据编辑 6.2.1对遇阻、遇卡曲线根据电缆张力曲线做加速度校正与地区经验校正。 6.2.2对于失真、缺失的测井曲线，进行注明。 6.3测井环境影响校正
对受围岩、层厚、井眼几何尺寸、井内流体类型、温度、压力、仪器偏心和储层侵人等因素影响的测开数据进行环境校正。 6.4测井数据归一化
测井数据归一化校正量的确定包括但不限于以下儿种方法： a）根据测量井段内已知致密纯岩性的测井骨架值确定测井数据的校正量。 b）利用理论图版与目的层段所做频率交会图重叠后的相对移动，确定出测井数据的校正量。 c) 根据测并曲线间的测并数值及计算出的地质参数对比，确定测并数据的校正量。 d）根据井间标准层同名测并曲线数值或直方图对比，确定单项测井数据的校正量。
6.5测井曲线的垂直深度校正
应用测井井斜资料（并斜角与井眼方位角）或钻井的点测井斜数据对测井资料进行垂直深度校正。
7测井数据处理
7.1解释模型的选取
根据解释井所在区块地质特点及地层岩性、储层类型及已有测井资料选用相应的解释模型、响应
3
