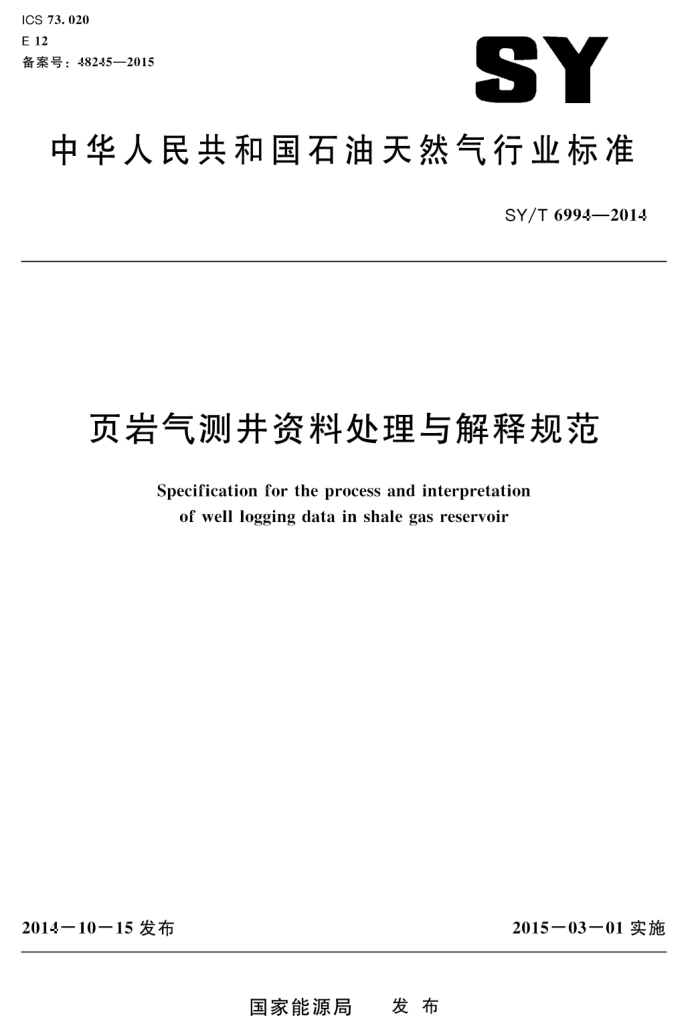

ICS 73.020 E 12 备案号：48245—2015
SY
中华人民共和国石油天然气行业标准
SY/T 6994—2014
页岩气测井资料处理与解释规范
Specification for the process and interpretation
of well logging data in shale gas reservoir
2014一10一15发布
2015一03一01实施
国家能源局 发布 SY/T6994—2014
目 電次
前言
范围 2规范性引用文件 3测井系列及测井原始资料质量要求 3.1测井系列选取原则 3.2页岩气推荐测井系列 3.3测井原始资料质量要求 4资料收集
1
4.1 区域地质、地球物理资料 4.2录井资料 4.3岩心实验分析资料 4.4 其他资料 5 测井资料预处理 6
测井资料处理 6.1参数计算 6.2测井数据处理程序选择 6.3主要解释参数的选取 7 处理结果检验 8测井资料综合解释 8.1页岩岩性识别* 8.2有利储集段类别划分与评价 8.3可压裂性分析与评价 9测井图件及解释成果要求· 9.1页岩气测井图件 9.2测井成果图件及测井解释成果表内容 9.3测井解释报告附录A（资料性附录） 页岩气探井推荐测井系列附录B（资料性附录）页岩气开发井（水平井）推荐测井系列附录C（资料性附录）含水饱和度解释模型附录D（资料性附录）页岩气测井解释结论图例*·. 附录E（资料性附录） 页岩气测井解释成果图附录F（资料性附录）页岩气测井解释成果表
LL
11
12
13
14 SY/T6994—2014
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准由石油工业标准化技术委员会石油测井专业标准化委员会（CPSC/TC11）提出并归口。 本标准负责起草单位：中国石油化工股份有限公司石油勘探开发研究院。 本标准参加起草单位：中国石油西南油气田分公司勘探处、中石化华东石油工程有限公司测井公
司、中国石油集团测井有限公司油气评价中心、中石化胜利石油工程有限公司测井公司、中石化河南石油工程有限公司地球物理测井公司、中石化江汉石油工程有限公司测录井公司
本标准主要起草人：武清钊、李军、伍丽红、龚劲松、胡秀妮、李绍霞、李群德、冯爱国。 SY/T6994—2014
页岩气测井资料处理与解释规范
1范围
本标准规定了页岩气测井系列选取、相关资料收集、资料处理与解释、解释成果和解释报告编写的基本技术要求。
本标准适用于页岩气测井资料处理与解释。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
SY/T5132石油测井原始资料质量规范 SY/T5360 裸眼井单井测井数据处理流程 SY/T5633 石油测井图件格式 SY/T 5945 测井解释报告编写规范 SY/T6451 探井测井数据处理与资料解释技术规范 SY/T 6488 电：声成像测井资料处理解释规范 SY/T 6617 核磁共振测井资料处理及解释规范 SY/T 6937 多极子阵列声波测井资料处理与解释规范
3测井系列及测井原始资料质量要求
3.1测井系列选取原则
主要包括： a） 能够利用测井资料建立评价页岩所需的有机质、孔隙度、含气量、矿物组分等参数的解释
模型。 b） 能够利用测井资料建立识别页岩气有利储集段的解释标准。 c） 能够利用测并资料建立评价贞岩岩石力学，地应力及脆性等参数的解释模型。
3.2页岩气推荐测井系列 3.2.1页岩气探井推荐测井系列参见附录A。 3.2.2页岩气开发井（水平井）推荐测井系列参见附录B。 3.3测井原始资料质量要求
测井原始资料质量控制的具体要求按照SY/T5132的规定执行。
一 SY/T6994—2014
4资料收集
4.1区域地质、地球物理资料 4.1.1地质勘探开发形势图、井位部署图、井位构造图、钻井地质设计任务书、地质分层数据、已完成的勘探研究成果等。 4.1.2目的层段的构造特征、沉积特征、储集类型和小层分层数据等。 4.1.3邻近井的测井解释、地质录井、气测及试气测试报告。 4.1.4岩性、物性、含气性、测井属性以及各时代地层在纵向、横向上的分布等。
4.2录井资料 4.2.1岩屑录井：岩性、油气显示、荧光显示级别以及岩屑薄片分析资料等。 4.2.2气测录井：油气显示井段、基值、全烃最大值等。 4.2.3钻井液录井：钻井液性能、槽面显示、钻时录井等。 4.2.4钻井取心资料：取心次数、井段、心长、收获率、岩性、颜色、胶结物、胶结程度、孔隙与裂缝发育程度以及岩心照片等。 4.2.5其他录并资料。 4.3岩心实验分析资料 4.3.1孔隙度、渗透率、含气量、薄片、全岩矿物衍射、岩电参数、压汞、核磁共振实验资料等。 4.3.2总有机碳、岩石热解参数、镜质组反射率等。 4.3.3岩石力学参数、动静态弹性力学转换参数、构造应力刻度系数、纵波速度、横波速度等。 4.4其他资料 4.4.1井壁取心：实物样本、岩性及含油级别描述、取心施工跟踪图件等。 4.4.2钻井过程中发生的井喷，并涌、井漏井段。喷，漏物的性质及喷、漏量，钻井液性能，工程事故及处理情况等。 4.4.3目的层浸泡的时间。 4.4.4邻井含油气井段及测试情况：包括测试方式、气体组分及产量、密度。水的产量、水型和矿化度等。 4.4.5中途测试的层位、测试方式、深度、流体性质及产量、温度、压力等资料。
5测井资料预处理
测并资料的检验、校正与编辑等按SY/T6451的规定执行。
6测井资料处理
6.1参数计算 6.1.1岩心分析数据整理
岩心分析数据整理按SY/T6451的规定执行。
2 SY/T6994—2014
6.1.2绘制交会图
绘制交会图，进行地质参数之间关系分析，具体按SY/T6451的规定执行。
6.1.3矿物组分与含量计算方法 6.1.3.1有岩心分析资料和元素测井数据时，利用岩心资料刻度元素测井资料建立的钙质岩类、硅质岩类、黏土、其他矿物、黄铁矿等参数的解释模型计算。 6.1.3.2有岩心分析资料，无元素测井数据时，利用岩心分析数据刻度常规测并数据，采用多元统计回归、最小二乘法等方法建立的钙质岩类、硅质岩类、黏土、其他矿物、黄铁矿等参数的解释模型计算。 6.1.3.3无岩心分析资料，有元素测井数据时，利用元素测井经验模型计算钙质岩类。硅质岩类黏土、长石、黄铁矿等参数。 6.1.3.4无岩心分析资料和元素测井数据时，应用去铀伽马、中子一密度交会等方法计算各种矿物成分与含量，具体遵照SY/T5360的规定执行。 6.1.4黏土类型识别
利用自然伽马能谱测井资料，应用交会图评价技术识别黏土类型。
6.1.5有机碳含量（TOC）测井计算方法 6.1.5.1线性回归法
岩心分析数据刻度自然伽马能谱、体积密度、声波时差等测井资料，采用一元或多元回归建立的解释模型计算TOC。 6.1.5.2电阻率与声波时差重叠法（△lgR法）
在成熟度可以确定的前提下，通过公式（1）、公式（2）计算TOC。 目的层段按公式（1）、公式（2）计算△lgR。
AlgR=lg(R/Rbase）k·（△t-At base)
(1)
TOC=AlgR X10<2 297-0. 1688LOM) XC
(2)
式中： R——计算点的电阻率值，单位为欧姆米（Q2·m）； R hase 普通泥岩电阻率值，单位为欧姆米（Q·m）； k——声波时差与电阻率曲线在泥岩段重合时的校正系数； At 计算点的声波时差值：单位为微秒每米（us/m）； At base 普通泥岩的声波时差值，单位为微秒每米（us/m）； TOC 总有机碳含量，以百分数表示： LOM 成熟度等级指示，取值根据分析结果或者地区资料确定： C一大于1的乘法因子，取值根据地区TOC分析资料或者地区资料确定。
6.1.5.3体积模型法
利用声波时差和电阻率测井的参数对，即△t和/1/R，值，确定纯有机质、纯水点、纯岩石骨
3
