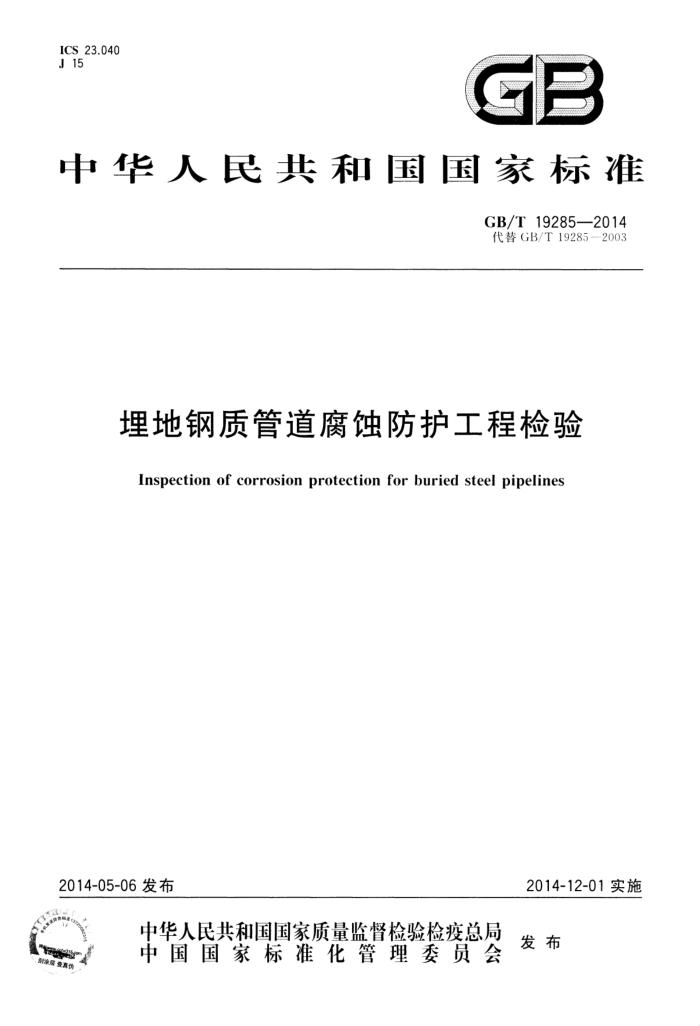

ICS 23.040 J15
GB
中华人民共和国国家标准
GB/T19285—2014 代替GB/T19285-2003
埋地钢质管道腐蚀防护工程检验
Inspection of corrosion protection for buried steel pipelines
2014-12-01实施
2014-05-06发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T19285—2014
目 次
前言
范围规范性引用文件术语、定义和缩略语腐蚀环境调查外防腐层检验阴极保护腐蚀防腐系统的运行检查与全面检验
3
1
5
6
13
附录A（规范性附录） 土壤腐蚀性检测方法附录B（规范性附录） 杂散电流干扰测试方法附录C（规范性附录） 外防腐层物理性能测试方法附录D（规范性附录） 防腐层破损点定位不开挖检测方法附录E（规范性附录） 外防腐层整体状况检测方法附录F（规范性附录） 绝缘法兰（接头）绝缘性能测试方法附录G（规范性附录） 管内电流测试附录H（规范性附录） 接地电阻测试附录1（规范性附录） 牺牲阳极参数测试方法附录」（规范性附录） 密间隔电位检测方法附录K（规范性附录） 埋地钢质管道外防腐层分级评价. 附录1.（规范性附录） 埋地钢质管道腐蚀防护系统模糊综合评价附录M（规范性附录） 埋地钢质管道腐蚀防护系统分级附录N（资料性附录） 埋地钢质管道腐蚀防护系统模糊综合评价算例
18 26 35 41 46 50 55 58 60 64 66 68 76 77 GB/T 19285—2014
前 創言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T19285-2003。本标准与GB/T19285—2003相比，主要技术变化如下：
增加了埋地钢质管道土壤腐蚀性检测与评价方法；增加了外防腐层状况和破损点不开挖检测与评价方法；增加了阴极保护效果不开挖检测方法；增加了腐蚀防护系统综合评价方法。 -增加了埋地钢质管道腐蚀防护系统模糊综合评价算法实例（见附录N）。
本标准由全国锅炉压力容器标准化技术委员会（SAC/TC262)提出并归口。 本标准起草单位：中国特种设备检测研究院、国家质量监督检验检疫总局特种设备安全监察局、中
船重工七二五所、北京工业大学、中国石油西南油气田安全环保与技术监督研究院、中国石油集团工程设计有限责任公司西南分公司、北京科技大学、上海质量技术监督局、中石化镇海炼化分公司、深圳市燃气集团有限公司、上海市特种设备监督检验技术研究院、中国石油大庆特种设备检验中心、中国石油长庆油田输油一处。
本标准主要起草人：何仁洋、陶雪荣、黄辉、杨永、肖勇、杨绪运、刘长征、周德敏、修长征、阎永贵、 王新华、周方勤、秦林、施岱燕、张平、李晓刚、王善江、徐成裕、钟志辉、陈秋雄、杨惠谷、吴亚滨、单洪翔、 李佩、减国军，
本标准所代替标准的历次版本发布情况为：
GB/T19285—2003。
as GB/T19285—2014
埋地钢质管道腐蚀防护工程检验
1范围
本标准规定了埋地钢质管道腐蚀防护工程质量和腐蚀防护效果的检验检测内容，给出了检测评价方法。
本标准适用于埋地钢质管道腐蚀防护工程的施工及验收过程的检测评价以及腐蚀防护系统投用后的检测与评价。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 21447 钢质管道外腐蚀控制规范 GB/T 21448 埋地钢质管道阴极保护技术规范
3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。 3.1.1
土壤电阻率 soil resistivity 单位长度上土壤的电阻的平均值，是表征土壤导电性能的指标。单位是·m。
3.1.2
管地电位 potential of pipeline to soil 管道与其相邻电解质（土壤)的电位差注：工程人员一般将"阴极保护条件下的管地电位"习惯地称为"保护电位”。
3.1.3
电极电位electrodepotential 与同一电解质接触的电极和参比电极间，在外电路中测得的电压。
3.1.4
腐蚀电位 corrosion potential 金属在给定腐蚀体系中的电极电位，注：不管是否有净电流（外部）从研究金属表面流人或流出，本术语均适用。
3.1.5
自然腐蚀电位 free corrosion potential 无净电流（外部）从研究金属表面流人或流出的腐蚀电位。
3.1.6
氧化还原电位 redox potential 惰性电极置于含有氧化剂或还原剂的湿润土壤中，在它的氧化态与还原态之间建立平衡时的电位。
1 GB/T19285—2014
3.1.7
外防腐层 coating 为使金属构筑物和电解质（土壤)之间有效隔离，以达到抑制腐蚀的目的而覆盖在金属表面的保
护层。 3.1.8
阴极保护cathodicprotection 通过阴极极化控制电化学腐蚀的技术。阴极保护有牺牲阳极法和强制电流法
3.1.9
牺牲阳极 sacrificialanode 靠着自身腐蚀速度的增加而提供阴极保护电流的金属或合金。
3.1.10
强制电流impressedcurrent 又称外加电流，是通过外部电源施加的阴极保护电流。
3.1.11
填包料 backfill 为改善埋地阳极工作条件而填塞在阳极四周的导电性材料。
3.1.12
参比电极 referenceelectrode 在湿润的土壤中，具有稳定可再现电位的电极，在测量其他电极电位值时用以作为参照。
3.1.13
辅助阳极 impressed current anode 与强制电流电源正极连接的，仅限于以导电为目的的电极。
3.1.14
测试桩 teststation 从埋地管道上引出的，用于测试阴极保护参数的装置。
3.1.15
检查片 testpieces 用于腐蚀试验的金属试片。
3.1.16
IR降 IRdrop 根据欧姆定律，由于电流的流动在参比电极与金属管道之间电解质内产生的电压降。
3.1.17
极化电位 polarizedpotential 由于电流的流动引起电极/电解质界面电位的偏移称为极化，在极化状态下的电位称为极化电位。
3.1.18
最大保护电位 maximumprotectivepotential 在阴极保护条件下，金属达到完全保护所允许的、绝对值最大的负电位值。
3.1.19
最小保护电位 minimumprotectivepotential 在阴极保护条件下，金属达到完全保护所需要的、绝对值最小的负电位值。
3.1.20
开路电位 openpotential 无电流输出时，辆牲阳极的电位。
2 GB/T19285—2014
3.1.21
工作电位（闭路电位）workingpotential 有保护电流输出时，牺牲阳极的电位。
3.1.22
onpotential
通电电位阴极保护系统持续运行时测量的构筑物对电解质电位。
3.1.23
断电电位 offpotential 断电瞬间测得的构筑物对电解质电位，也称瞬间断电电位
3.1.24
漏点holiday 防腐层不连续处（孔），使管体表面暴露于环境中。
3.1.25
破损点fault 防腐层上所有的异常，包括剥离区、机械损伤露铁点、老化损伤露铁点和漏点等。
3.1.26
交流电流衰减法 alternatingcurrentattenuationsurvey 一种在现场应用电磁感应原理，采用专用仪器在地表测量埋地钢质管道管内信号电流产生的电磁
辐射，通过测量出的信号电流衰减变化，来评价管道防腐层总体情况的地表测量方法。收集到的数据可能包括管道埋深、位置、异常位置和异常类型。 3.1.27
密间隔电位法 closeintervalpotential survey;CIPS 一种沿着管道地面，以密间隔（1m3m）移动参比电极测量管地电位沿管道分布的方法。
3.1.28
直流电位梯度法 去direct current voltagegradient;DCVG 一种通过沿管道或环绕管道的、由防腐层漏点漏泄的直流电流所产生的土壤中直流电压梯度的变
化，来确定防腐层缺陷位置、严重程度以及表征腐蚀活性的地表测量方法。 3.1.29
交流电位梯度法 alternating currentvoltage gradient;ACVG 一种通过沿管道或环绕管道的、由外防腐层漏点漏泄的交流电流所产生的土壤中交流电压梯度的
变化，来确定防腐层缺陷位置、严重程度的地表测量方法。 3.1.30
杂散电流straycurrent 在非预期回路中流动的电流。
3.1.31
直流干扰DCinfluence 在大地中直流杂散电流作用下，引起埋地构筑物腐蚀电位的变化。这种变化发生在阳极场叫阳极
干扰，发生在阴极场叫阴极干扰。 3.1.32
交流干扰ACinterference 由交流输电系统和交流牵引系统在管道上耦合产生交流电压和电流的现象。按干扰时间的长短可
分为瞬间干扰、持续干扰和间歇干扰三种
3 GB/T19285—2014
3.1.33
土壤表面电位梯度surfacepotentialgradient 单位长度上地表电位的变化值或电位对距离的变化
3.1.34
直流干扰排流保护DCinterferencedrainageprotection 将管道中流动的干扰电流，通过人为形成的通路使之直接或间接地流回到十扰源的负回归网络，从
而减弱管道的直流十扰影响达到防止管道电蚀的目的，这种保护管道的方式称为直流干扰排流保护。 3.1.35
交流干扰防护 AC interferenceprotection 为有效地控制交流干扰对埋地钢质管道的交流干扰腐蚀危害，减轻交流十扰对腐蚀控制系统的影
响在管道局部位置所采取的防护措施。如埋设去耦隔直装置、局部集中接地体等措施 3.1.36
腐蚀活性区域 corrision activity 腐蚀正在进行，并以一定速率发展的部位.该腐蚀速率足以导致管道在设计寿命内的承压能力
降低。 3.1.37
管道交流干扰电压pipelineACinfluencevoltage 由交流干扰产生的管道对地交流电压。也称为管地交流电位。
3.1.38
交流电流密度 AC current density 交流电流在防腐层破损点处单位面积的漏泄量
3.2缩略语
CSE 铜/饱和硫酸铜电极 SCE 饱和甘汞电极 SRB 硫酸盐还原菌 SHE标准氢电极 3LPE 三层结构聚乙烯防腐层 vs相对于
4 腐蚀环境调查
4.1一般规定
埋地钢质管道沿线的腐蚀环境调查，应包括土壤腐蚀性调查和杂散电流干扰调查。在进行腐蚀防护系统设计之前、发现腐蚀防护系统失效或开展管道全面检验时，都应进行腐蚀环境调查。 4.2土壤腐蚀性调查
一般情况下，土壤腐蚀性调查应包括土壤电阻率、管道自然腐蚀电位、氧化还原电位、土壤pH值、 土壤质地、土壤含水量、土壤含盐量、土壤C1含量等8个参数的测试.测试数据宜视不同季节分别给出，特殊条件下可适当调整。测试方法见附录A。在系统设计之前的土壤腐蚀性调查可视具体情况适当调整。土壤腐蚀性根据上述8个参数的评价分数分为4个评价等级，土壤腐蚀性评价分数对应的测试数据和评价等级见表1和表2。
> GB/T19285—2014
表1 土壤腐蚀性单项检测指标评价分数
序号
检测指标
数值范围 <20 ≥20~50 >50 <-550 ≥ 550~ 450 >-450~300
评价分数/N.（i1.2.3...8）
4.5 3 0 15 3 1 0 3.5 2.5 - 0 6.5 → 2 - 0 2.5 1.5 0 5.5 3.5 1.5 0 3 2 I () 1.5 - 0.5 0
1
土壤电阻率/Q·m）
管道自然腐蚀电位 vs.CSE/mV
2
>-300 <100 ≥100~200 >200~400 >400 <4.5 ≥4.5~5.5 >5.5~7.0 >7.0~8.5 >8.5 砂土(强）
氧化还原电位 vs.SHE/mV
3
土壤pH值
4
土壤质地
壤土(轻、中、重壤土) 黏土（轻黏土、黏土）
5
>12~25 >25～30或>10～12 >30~40或>7~10
土壤含水量/%
6
>40或≤7 >0.75 <0.15~0.75 >0.05~0.15 ≤0.05 >0.05 >0.01~0.05 >0.005~0.01 ≤0.005
7
土壤含盐量/%
土壤C1含量/%
8
注：表中"%"含量均指质量分数
