UDC
GB

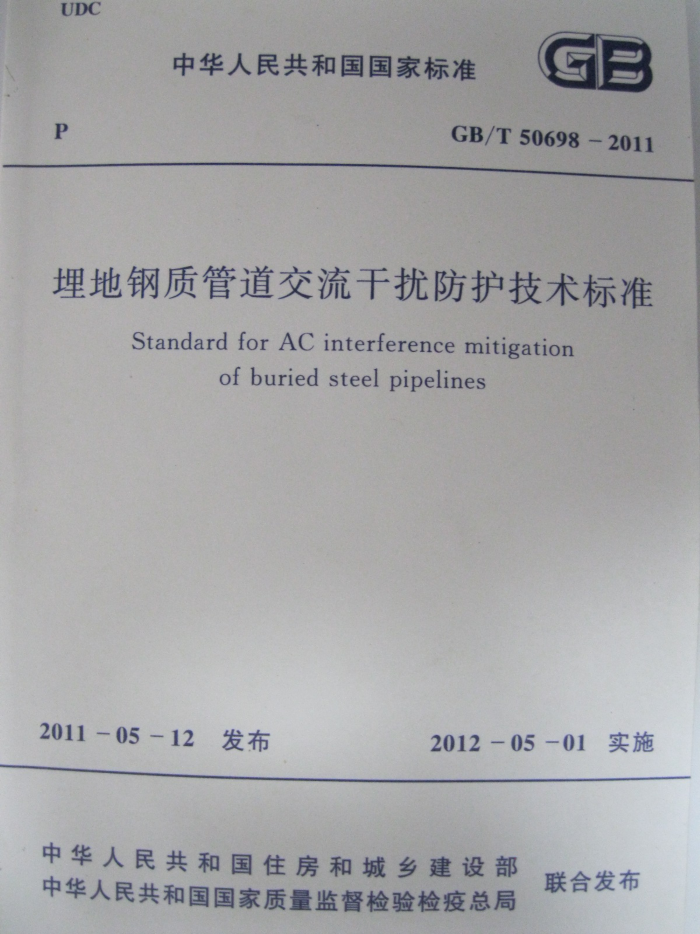

中华人民共和国国家标准
GB/T50698-2011
埋地钢质管道交流干扰防护技术标准
Standard for AC interference mitigation
of buried steel pipelines
2011-05-12发布
2012-05-01实施
中华人民共和国住房和城乡建设部 联合发布
中华人民共和国国家质量监督检验检疫总局 中华人民共和国国家标准
埋地钢质管道交流干扰防护技术标准
Standard for AC interference mitigation
of buried steel pipelines GB/T50698-2011
主编部门：中国石油天然气集团公司批准部门：中华人民共和国住房和城乡建设部施行日期：2012年5月1日
中国计划出版社 2011北京 中华人民共和国住房和城乡建设部公告
第1032号
关于发布国家标准《埋地钢质管道交流干扰防护技术标准》的公告
现批准《埋地钢质管道交流干扰防护技术标准》为国家标准编号为GB/T50698一2011，自2012年5月1日起实施。
中华人民共和国国家标准
本标准由我部标准定额研究所组织中国计划出版社出版发行
埋地钢质管道交流干扰防护技术标准
GB/T50698-2011
中华人民共和国住房和城乡建设部
☆
中国计划出版社出版
二O一一年五月十二日
地址：北京市西城区木棵地北里甲11号国宏大厦C座4层）
（邮政编码：100038电话：6390643363906381）
新华书店北京发行所发行世界知识印刷厂印刷
850×1168毫米 1/321.75印张 41千字 2011年12月第1版 2011年12月第1次印刷
印数1-10100册
☆
统一书号：1580177·718
定价：12.00元 前言
本标准是根据住房和城乡建设部《关于印发2009年工程建设标准规范制订、修订计划》的通知》（建标【2009】88号）的要求，由中
国石油集团工程设计有限责任公司西南分公司会同有关单位编制完成的。
本标准在编制过程中，编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，最后经审查定稿。
本标准共分8章和2个附录，主要技术内容包括：总则、术语、 基本规定、调查与测试、交流干扰防护措施、防护系统的调整及效果评价、管道安装中的干扰防护、运行与管理等。
本标准由住房和城乡建设部负责管理，由石油工程建设专业标准化委员会负责日常管理，由中国石油集团工程设计有限责任公司西南分公司负责具体技术内容的解释。执行过程中如有意见和建议，请寄送中国石油集团工程设计有限责任公司西南分公司（地址：成都市小关庙后街25号：邮政编码：610017），以供今后修订时参考。
本标准主编单位、参编单位、主要起草人和主要审查人：主编单 位：中国石油集团工程设计有限责任公司西南分公司参 编 单 位：中国石油天然气管道工程有限公司
中国电力科学研究院
主要起草人：张平向波龚树鸣黄 黄留群陆家榆
李英义齐磊 程 明 蒋俊窦宏强汤晓勇傅贺平 冯 马琦 黄春蓉 李浩
主要审查人：李绍忠 卢绮敏 葛艾天 欧 莉 陈敬和
曹靖斌许敬 薛志远 崔典 周凤山 目次
1总则 2术语 3 基本规定 4调查与测试 4.1一般规定 4.2调查与测试的项目 4.3测试工作的分类及应用 4.4测试工作的要求·· 5交流干扰防护措施 5.1一般规定 ......... 5.2故障和雷电干扰的防护措施 5.3持续干扰的防护措施 6防护系统的调整及效果评价 6.1防护系统的调整 6.2防护效果评价 .. 7管道安装中的干扰防护 8运行与管理 8.1检查与测量 8.2开挖调查 8.3安全管理附录A交流腐蚀评估的测量方法附录B交流腐蚀的识别本标准用词说明引用标准名录附：条文说明
8
(10) (10) (11) (12) (15) (15) (15) (16) (17) (17) (17) (18) (19) (22) (23) (24) (25)
...
... Explanation of wording in this standard List of quoted standards Addition:Explanation of provisions
(23) (24) (25)
Contents
General provisions Terms
1
2
（2）（3) (5) （5）（6） .（7) ：（8）
3 Basic requirement Investigation and measurement 4.1 General requirement 4.2Items for investigation and measurement 4.3 Classification and application of measurement 4.4 Measurement requirements 5 Mitigation measures for AC interference 5.1 General requirement 5.2 Mitigation measures for fault and lightning
....(10) ....(10) ..... (11) ......（12)
5.3 Mitigation measures for steady AC interference 6 Adjustment and assessment for the mitigation
system. 6.1 Adjustment for the mitigation system
(15) (15) (15) (16) (17) (17) (17) (18)
...
6.2Assessment themitigation system 7 Mitigation during the pipeline construction ..
..
8 Operation and maintenance 8.1 Examination and measurement *.
...
8.2 Excavation and investigation.... 8.3 Personnel safety ......
AppendixA MeasurementforAC corrosion
assessment.......
AppedIdntfitionofanAC corrosonase..
(19)
.2. 1总则
1.0.1为有效地控制高压交流输电系统和交流牵引系统对埋地钢质管道（以下简称管道）的交流干扰腐蚀危害，减轻交流干扰和雷电对腐蚀控制系统的影响，规范交流干扰防护工程的技术要求，制定本标准。 1.0.2本标准适用于管道交流干扰的调查与测量、交流干扰腐蚀防护工程的设计、施工和维护。 1.0.3在干扰区域，宜由被干扰方、干扰源方及其他有关各方的代表，组成防干扰协调机构，按统一测试、统一评价、分别实施和管理的原则，联合设防、协调、处理，减轻干扰 1.0.4埋地钢质管道交流干扰防护技术要求除应执行本标准外，尚应符合国家现行有关标准的规定。 2术语
3基本规定
2.0.1交流干扰 AC interference
3.0.1管道与高压交流输电线路、交流电气化铁路宜保持最大间距。 3.0.2在路径受限区域，相关建设单位在系统设计中应充分考虑管道可能受到的交流干扰，并对管道上可能产生的交流腐蚀和对腐蚀控制系统的影响程度进行分析和评估。 3.0.3对管道造成交流干扰的干扰源，应根据国家现行有关标准采取减轻交流干扰的措施。 3.0.4当确认管道受交流干扰影响和危害时，必须采取与干扰程度相适应的防护措施。 3.0.5当管道上的交流于扰电压不高于4V时，可不采取交流于扰防护措施：高于4V时，应采用交流电流密度进行评估，交流电流密度可按下式计算：
由交流输电系统和交流牵引系统在管道上耦合产生交流电压和电流的现象。 2.0.2交流干扰源 source of AC interference
能对理地钢质管道造成交流干扰的高压交流输电线路、设施和交流电气化铁路、设施，统称交流干扰源，简称干扰源。 2.0.3管道交流干扰电压 pipeline AC interference voltage
由交流干扰产生的管道对地交流电压，也称为管地交流电位。 2.0.4交流电流密度ACcurrentdensity
交流电流在防腐层破损点处单位面积的漏泄量。 2.0.5故障屏蔽faultshield
在输电线路杆塔、变电站等的接地体与管道之间设置浅埋接地体，当输电系统发生故障时，可为管道和防腐层局部位置提供防
(3.0.5)
JAC-8V
prd
护的措施。
式中：JAC— 评估的交流电流密度（A/m）：
2.0.6去耦隔直装置1 DC decoupling device
V 交流干扰电压有效值的平均值（V)； P 土壤电阻率（a·m）； d- 破损点直径（m）。 注：1β值应取交流干扰电压测试时，测试点处与管道埋深相同的土填电阻率实测值： 2d值按发生交流质蚀最严重考虑，取0.0113
允许交流电流双向流动、切断或极大地降低直流电流流动的装置。包括极化电池、接地电池和固态去耦合器等。
2.0.7固态去耦合器 solid-state DC decoupler
由固态电子元器件组成的干型去耦隔直装置。它具有在低压直流时的高电阻和交流时的低电阻的特性。
3.0.6管道受交流干扰的程度可按表3.0.6交流干扰程度的判断指标的规定判定
2.0.8集中接地 lumped ground
在受附近输电系统干扰的管道的某些重要位置设置的深埋或浅埋接地，为管道和防腐层提供持续干扰或瞬间干扰防护。 .2.
表3.0.6交流干扰程度的判断指标
中 30~100
强 >100
交流干扰程度交流电流密度（A/m）
弱 <30
.3.
