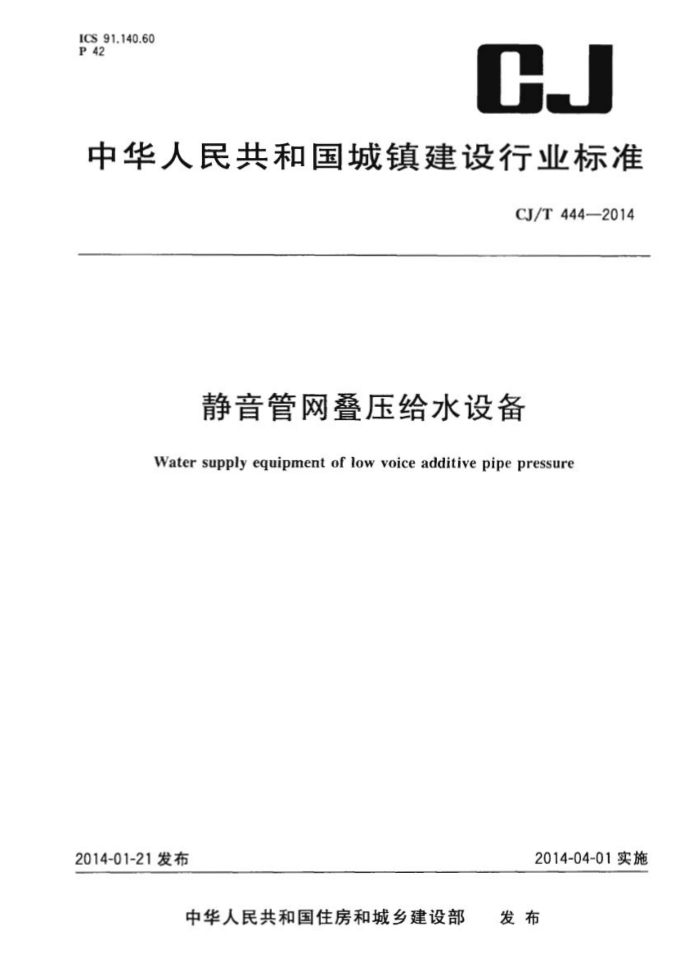

ICS 91.140.60 P 42
CJ
中华人民共和国城镇建设行业标准
CJ/T444—2014
静音管网叠压给水设备
Water supply equipment of low voice additive pipe pressure
2014-04-01实施
2014-01-21发布
中华人民共和国住房和城乡建设部 发布 CJ/T444—2014
目 次
前言 1
川
范围规范性引用文件术语和定义组成、分类和型号标记 5 环境和工作条件 6
2
3 4
材料 7 要求 8 试验方法· 9 检验规则· 10标志、包装、运输和贮存附录A（资料性附录）设备的组成附录B（资料性附录） 设备试验用仪表及试验装置
"
10
15
16 18 19 CJ/T4442014
前言
本标准按照GB/T1.1一2009给出的规则编写。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑给水排水标准化技术委员会归口。 本标准负责起草单位：无锡康宇水处理设备有限公司。 本标准参加起草单位：宁波市自来水总公司、遵义市供排水公司、中国建筑金属结构协会给水排水
设备分会。
本标准主要起草人：蒋介中、华明九、卢汉清、刘宇飞、主习智、蒋高渝、昊雪峰、朱晓鹏、主奇。
m CJ/T4442014
静音管网叠压给水设备
1范围
本标准规定了静音管网叠压给水设备的术语和定义、组成、分类和型号标记、环境和工作条件、材
料、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于民用及工业建筑中生活或生产给水系统采用管中泵的静音管网叠压给水设备的设计、制造和检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB150.1 压力容器第1部分：通用要求 GB150.2 压力容器 第2部分：材料 GB150.3 压力容器 第3部分：设计 GB 150.4 压力容器 第4部分：制造、检验和验收 GB/T 191 包装储运图示标志 GB/T2423.1 电工电子产品环境试验 第2部分：试验方法试验A：低温 GB/T2423.2 电工电子产品环境试验 第2部分：试验方法 试验B：高温 GB/T2423.3 电工电子产品环境试验 第2部分：试验方法 试验Cab：恒定湿热试验 GB/T 2816 井用潜水泵 GB/T2818 井用潜水异步电动机 GB/T3047.1 高度进制为20mm的面板、架和柜的基本尺寸系列 GB/T3482 电子设备雷击试验方法 GB/T3797—2005电气控制设备 GB4208 外壳防护等级（IP代码） GB/T9119 板式平焊钢制管法兰 GB/T9123 钢制管法兰盖 GB9969 工业产品使用说明书总则 GB/T12238 法兰和对夹连接弹性密封蝶阀 GB/T12771 流体输送用不锈钢焊接钢管 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T17219 生活饮用水输配水设备及防护材料的安全性评价标准 GB/T20878 不锈钢和耐热钢牌号及化学成分 GB50015 建筑给水排水设计规范 GB50236 现场设备、工业管道焊接工程施工规范 GB50242 建筑给水排水及采暖工程施工质量验收规范 CJ/T160 双止回阀倒流防止器
1 CJ/T444—2014
CJ/T208 可曲挠橡胶接头 CJ/T352 微机控制变频调速给水设备 JB/T4710 钢制塔式容器 JB/T4712.1：容器支座第1部分：鞍式支座 JB/T4746 钢制压力容器用封头 JB/T8937 对夹式止回闻 YB/T5092 焊接用不锈钢丝
3术语和定义
下列术语和定义适用于本文件。
3.1
静音管网叠压给水设备 watersupplyequipmentof lowvoiceadditivepipepressure 与供水管网直接连接串联加压供水，有效利用供水管网压力，能自动补偿管网差额流量和稳定压
力，并采用管中泵以降低水泵运行噪声和振动，且能保证供水水压满足末端用户所需压力值的供水装置。 3.2
稳流补偿罐： steadyflow compensator 连接在供水管网与屏蔽式稳流套管进水口之间，用于稳定用户管道压力，既能对供水管网的水量做
差量补偿，文能对用户管网做稳流调节的分高、低压腔式的密闭容器。 3.3
真空抑制器 vacuumsuppresser 安装在稳流补偿罐上，通过信号检测系统、微机处理系统和数显系统自动完成真空的检测、处理、控
制、执行、数显反馈等功能，抑制设备进水口产生负压的装置。 3.4
逆流补偿器 adversecurrentcompensator 正常供水时，通过其对稳流补偿罐高压腔进行高压水能量的储存，当供水管网进水流量瞬时变小造
成进水流量不足时，稳流补偿罐高压腔内的水通过该装置自动对低压腔进行水量补偿。 3.5
屏蔽式稳流套管 enclosedsteady-flowpipe 用于安装井用潜水泵的不锈钢套管，屏蔽水泵运行时产生的噪声，潜水泵卧式或立式安装于其内部。
组成、分类和型号标记
4
4.1组成
静音管网叠压给水设备（以下简称设备）主要由稳流补偿罐、真空抑制器、逆流补偿器、气压罐、屏蔽式稳流套管、增压管中泵、压力检测系统、进出水总管、变频控制柜等组成，根据设计需要可配小泵。设备组成参见附录A。 4.2分类
设备按结构形式分为： a）卧式(W); b）立式(L)。 2
