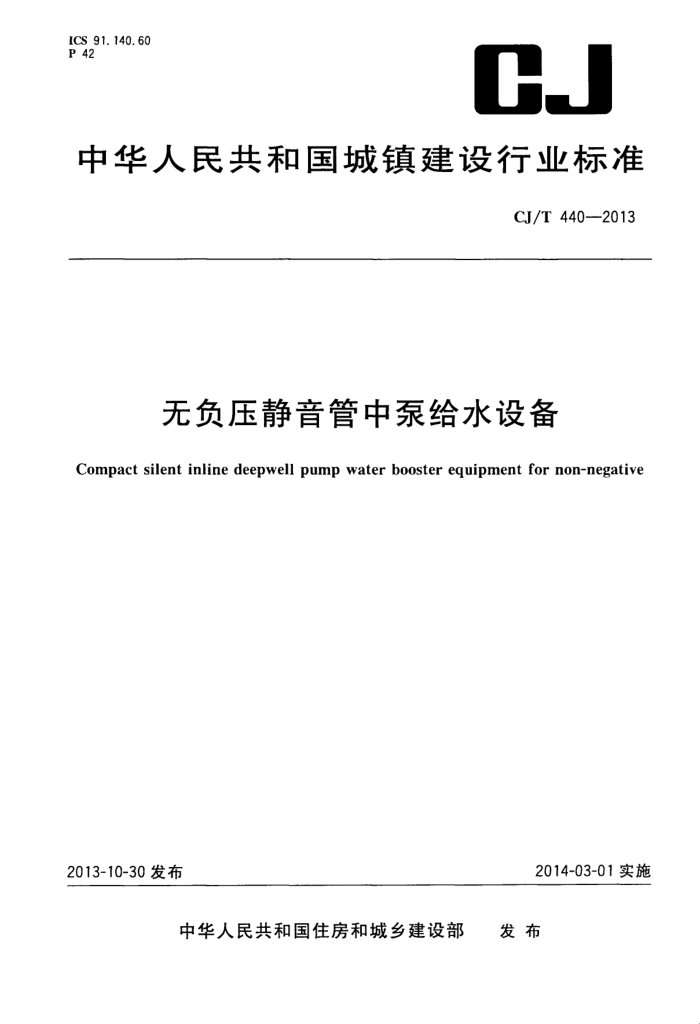

中华人民共和国城镇建设行业标准
CJ/T 440—2013
无负压静音管中泵给水设备
Compact silent inline deepwell pump water booster equipment for non-negative
2014-03-01实施
2013-10-30发布
发布
中华人民共和国住房和城乡建设部 CJ/T440—2013
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 4 型号
m
使用条件 6 材料
5
一般规定 8 要求
试验方法 10 检验规则 11 标志、包装、运输和贮存附录A（资料性附录） 设备的组成附录B（资料性附录） 试验仪表及装置附录C（资料性附录） 导线标记、指示灯和按钮颜色
9
0
13 14 16 17
19
- CJ/T 440—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑给水排水标准化技术委员会归口。 本标准负责起草单位：厦门海源泵业有限公司。 本标准参加起草单位：中国建筑设计研究院、重庆市二次供水有限责任公司。 本标准主要起草人：李明德、林坤茂、陈时代、吴永忠、赵锂、赵昕、刘旸、杨世兴、陈兴隆、侯淳、陈超。
m CJ/T440—2013
无负压静音管中泵给水设备
1范围
本标准规定了无负压静音管中泵给水设备的术语和定义、型号、使用条件、材料、一般规定、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于各类生活、生产二次供水系统中使用的无负压静音管中泵给水设备（以下简称设备）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB150.1 压力容器第1部分：通用要求 GB 150.2 压力容器第2部分：材料 GB150.3 压力容器第3部分：设计 GB150.4 压力容器第4部分：制造、检验和验收 GB/T 191 包装储运图示标志 GB/T2423.1电子电工产品环境试验 第2部分：试验方法试验A：低温 GB/T2423.2电子电工产品环境试验 第2部分：试验方法试验B：高温 GB/T2423.3电子电工产品环境试验 第2部分：试验方法试验Cab：恒定湿热方法 GB/T2816 井用潜水泵 GB/T 2818 井用潜水异步电动机 GB/T3047.1 高度进制为20mm的面板、架和柜的基本尺寸系列 GB/T3797-2005电气控制设备 GB4208 外壳防护等级（IP代码） GB/T5013.4 额定电压450/750V及以下橡皮绝缘电缆第4部分：软线和软电缆 GB/T 9119 板式平焊钢制管法兰 GB/T9123 钢制管法兰盖 GB/T 9969 工业产品使用说明书总则 GB/T13384 机电产品包装通用技术条件 GB/T17219 生活饮用水输配水设备及防护材料的安全性评价标准 GB 24511 承压设备用不锈钢钢板及钢带 GB/T25198 ：压力容器封头 CJ/T 208 可曲挠橡胶接头 CJ/T352 微机控制变频调速给水设备 JB/T3085 电力传动控制装置的产品包装与运输规程 CJ/T440—2013
JB/T4711压力容器涂敷与运输包装 JB/T4712.1容器支座第1部分：鞍式支座 JB/T4712.4容器支座 第4部分：支承式支座
3术语和定义
下列术语和定义适用于本文件。
3. 1
无负压静音管中泵给水设备compactsilentinlinedeepwellpumpwaterboosterequipmentfor non-negative
直接串联城镇供水管网或其他给水管网(以下简称取水管网)上，通过静音管中泵增压，有效利用取水管网原有压力，并对取水管网不产生负压达到稳定压力、调节流量及节能的二次给水设备（以下简称设备）。 3. 2
稳流补偿器steadyflowcompensator 连接在取水管网与管中泵吸水口之间、能配合真空抑制器防止稳流调节阀产生负压，实现高峰用水
量时对取水管网做差量补偿和对用户管网进行流量调节的分腔型密闭容器。 3. 3
管中泵in-lineboosterpump 将井用潜水泵内置于不锈钢套管内的增压装置。
3. 4
许可吸水压力permittedwatersuctionpressure 供水管理部门规定的，允许无负压给水设备从取水管网直接抽吸的取水管网的限定压力值。
3. 5
吸水压力保护装置thewaterpressureprotectiondevice 确保无负压供水设备从取水管网直接抽吸时，不造成取水管网压力下降到许可吸水压力的部件。
3. 6
失（限）压保护 the no-pressureprotection 设备在增压泵全部启动全速运行30s后，出口压力仍不足设定压力80%，系统推测为出水管道破
裂漏水的管道状态，而主动采取的保护措施。 3.7
辅助泵auxiliarypump 为适应不均衡用水量且延续时间较长的用户，防止主泵在低效区运行及低谷用水量不间断供水和
节能而设置的小流量水泵。 3. 8
真空抑制器 客vacuumsuppressor 安装在稳流补偿器上，通过信号检测微机处理和数字显示等系统自动完成真空的检测、处理、控制、
执行、数量反馈等功能，防止进水口产生负压的装置。
