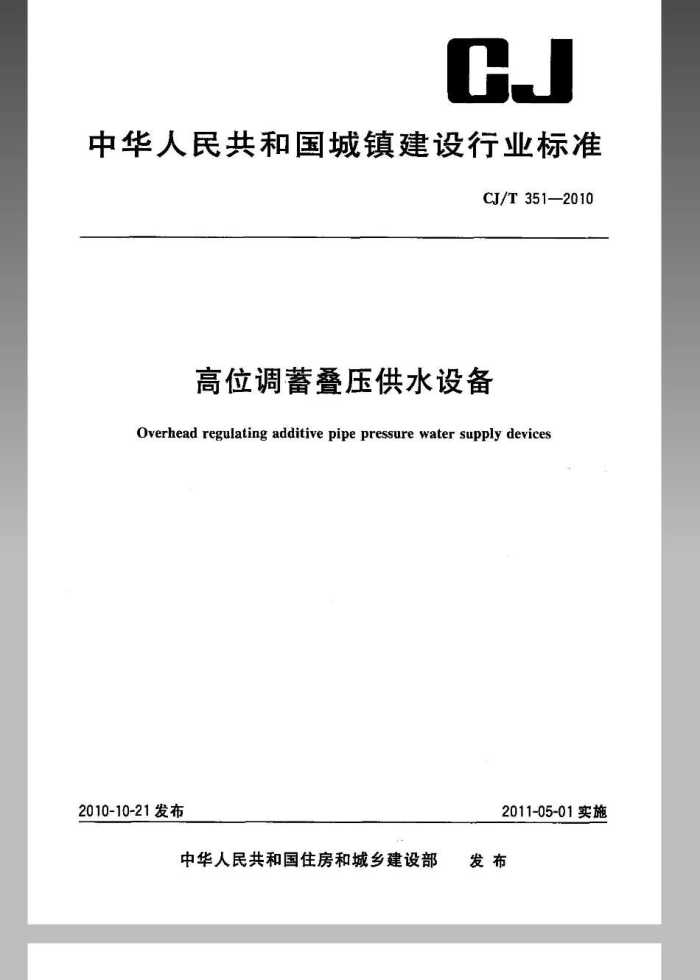

中华人民共和国城镇建设行业标准
CJ/T 351—2010
高位调蓄叠压供水设备
Overhead regulating additive pipe pressure water supply devices
2011-05-01实施
2010-10-21发布
中华人民共和国住房和城乡建设部 发布 CJ/T351—2010
前言
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部给水排水产品标准化技术委员会归口。 本标准起草单位：北京威派格科技发展有限公司、北京沃待麦克科技发展有限公司。 本标准主要起草人：柳兵、田海平、杨峰、徐宏建、张于、张传明、朱彦军、李纪伟、丁小凯。
一 CJ/T351—2010
高位调蓄叠压供水设备
1范围
本标准规定了高位调蓄叠压供水设备的分类、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于民用及工业建筑中生活给水系统的高位调蓄叠压供水设备。
2规范性引用文件
下列文件中的款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T191包装储运图示标志 GB755旋转电机定额和性能 GB/T3047.1高度进制为20mm的面板、架和柜的基本尺寸系列 GB/T3214水泵流量的测定方法 GB/T3797—2005电气控制设备 GB4208外壳防护等级 GB/T5657离心泵技术条件（Ⅲ类） GB/T12771 低压流体输送用不锈钢管 GB/T13306标牌 GB/T13384 机电产品包装通用技术条件 GB/T17219 生活饮用水输配水设备及防护材料的安全性评价标准 GB50242建筑给水排水及采暖工程施工质量验收规范 JB/T3085 电力传动控制装置的产品包装与运输规范 JB/T4711压力容器涂敷与运输包装
3术语和定义
下列术语和定义适用于本标准。
3. 1
高位调蓄叠压供水设备overbead regulating additivepipepressurewater supplydevices 可直接与供水管网连接，利用供水管网的压力，确保供水管网不产生负压，在建筑物顶部设置高位
调蓄罐来调节流量和稳定压力，当发生供水管道、设备电源、设备的机械等故障时，可利用高位调蓄罐保持正常供水的设备，主要由缓冲罐、无负压流量控制器、高位调蓄罐、水泵机组、变频控制柜、管道、阀门及仪表等组成。 3.2
缓冲罐buffertank 连接在供水管网与水泵吸水口之间，用于稳定供水管网压力的密闭容器。
3.3
无负压流量控制器no-negativepressureflowcontroller 能够随时蓝测供水管网的压力，并根据供水管网压力的变化调节缓冲罐人口流量，确保供水管网不
产生负压。
1 CJ/T351—2010
3. 4
高位调馨罐overheadregulatingtank 设置在建筑物顶部，在用水时能够调节流量，稳定用户管道压力的密闭容器，
4分类和标记 4.1产品分类
按结构形式分为整体式、分体式。 4.2标记 4.2.1型号标记
0-口/0-0-
水泵台数（包括备用泵）设备额定供水扬程（m）设备额定供水流量（/h）结构形式代号：整体式（）
分体式（F
设备代号（GT）
4.2.2型号标记0
高位调薪叠水设备（以下简称设备）额定供水流量为10m/h，设备额定供水杨程为60m，配置两台工作水泵 台价用水泵的整体式供水设备型号为：GT-Z/10-60-3 5要求
2
P
5.1设备使用的工作环境及工作条件
a）环境温度40℃，若超出此范围应采取相应指施： b）相对湿度：天于90%（20℃），无凝露； c) 供电电源：三箱五线，380（1土10%）V.50Hz d）海拔高度：不超过000m e）设备安装地点应无导电或爆炸性尘埃，无腐蚀金属或破坏绝缘的气体或蒸汽及其他介质。 5.2外观 5.2.1设备部件表面不应有明显的蕴碰伤痕、变形等缺陷，表面涂层应完整美观。不锈钢设备的焊接处的焊缝应均匀、牢固，不应有气、夹渣、裂纹或烧穿等缺陷。 5.2.2设备变频控制柜的表面应平整、均匀，焊接处应均匀牢固，无明显变形或烧穿等缺陷。 5.2.3设备变频控制柜表面涂层不应有炫目反光，颜色应均匀一致，不应有脱漆、起泡、裂纹、流痕等现象， 5.2.4不锈钢设备表面应做酸洗钝化处理。 5.3结构 5.3.1设备整体布局及部件安装位置应合理，便于操作、调试和维修。 5.3.2设备配套使用的仪表量程和精度、配套使用的阀门、管件的耐压等级应满足使用要求及相关标准要求，配套使用的产品应有产品合格证。 5.3.3设备的各种阀门及其活动部件的动作应灵活、可靠， 5.4组件质量 5.4.1变频控制柜 5.4.1.1基本要求
a) 控制柜的制造应符合GB/T3047.1的规定。
2
