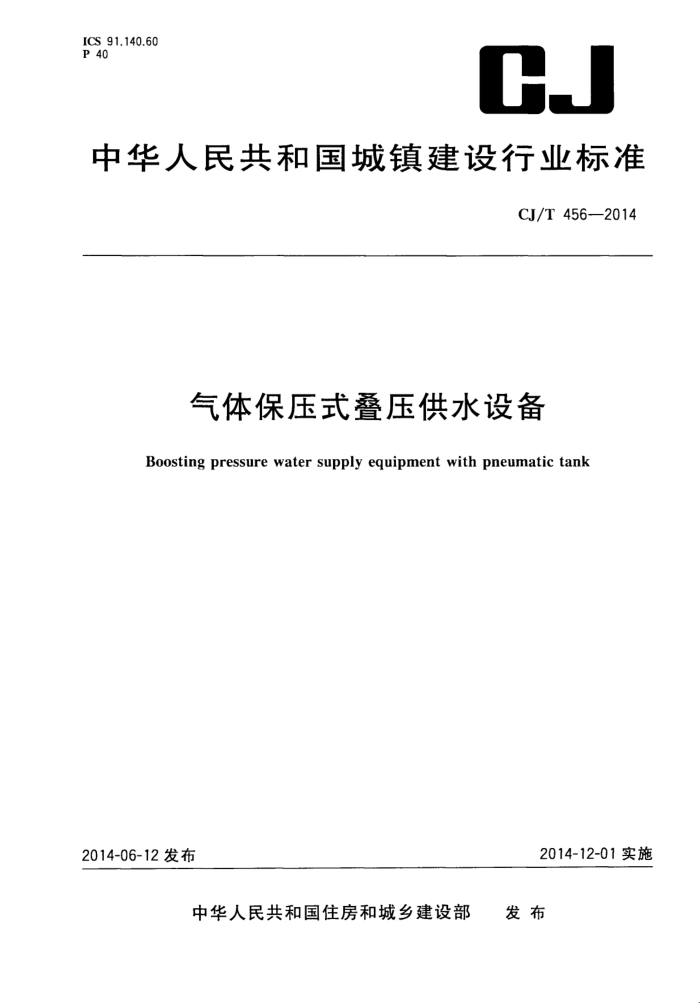

中华人民共和国城镇建设行业标准
CJ/T456—2014
气体保压式叠压供水设备
Boosting pressure water supply equipment with pneumatic tank
2014-06-12发布
2014-12-01实施
发布
中华人民共和国住房和城乡建设部 CJ/T456—2014
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 4 分类和型号 5 环境条件 6 材料
...
2
3
要求 8 试验方法 9 检验规则 10 标志、包装和贮运
10 16 17 CJ/T 456—2014
前言
本标准按照GB/T1.1一2009给出的规则起草本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑给水排水标准化技术委员会归口。 本标准负责起草单位：山东双轮股份有限公司。 本标准参加起草单位：中国建筑设计研究院。 本标准主要起草人：刘元成、胡建军、薛增旭、张青、赵锂、邹存海、李春鲁、姚洪谦、王家斌、滕占刚。
I CJ/T456—2014
气体保压式叠压供水设备
1范围
本标准规定了气体保压式叠压供水设备的术语和定义、分类和型号、环境条件、材料、要求、试验方法、检验规则、标志、包装和贮运。
本标准适用于气体保压式叠压供水设备（以下简称设备）的设计、制造和检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB150.1压力容器第1部分：通用要求 GB 150.2 压力容器 第2部分：材料 GB150.3压力容器 第3部分：设计 GB150.4 压力容器 第4部分：制造、检验和验收 GB/T 191 包装储运图示标志 GB/T2423.1一2008电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.2一2008电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.3—2006 电工电子产品环境试验 第2部分：试验方法 试验Cab：恒定湿热试验 GB/T 3047.1 高度进制为20mm的面板、架和柜的基本尺寸系列 GB/T3797—2005 电气控制设备 GB4208 外壳防护等级（IP代码） GB/T5657 离心泵技术条件（Ⅲ类） GB/T 9119 板式平焊钢制管法兰 GB/T 9123 钢制管法兰盖 GB/T13306 标牌 GB/T17219 生活饮用水输配水设备及防护材料的安全性评价标准 GB/T 29529 泵的噪声测量与评价方法 GB 50236 现场设备、工业管道焊接工程施工规范 GB 50242 建筑给水排水及采暖工程施工质量验收规范 CJ/T352 微机控制变频调速给水设备
3 术语和定义
下列术语和定义适用于本文件。
3.1
气体保压式叠压供水设备 boostingpressure water supply equipment with pneumatictank 直接连接到有压供水管网上，通过调节氮气压力稳定进水流量的一种密闭式供水装置。
1 CJ/T 456—2014
3.2
稳流调节器 steadyflowregulator 直接连接到有压供水管网上，具有压力和液位监控能力，通过控制氮气调节和稳定设备进口流量的
密闭调节装置。 3.3
储能稳压罐 energy storagebuffertank 并联于设备出口，设有液位控制和止气装置，并通过压缩氮气来储备能量、稳定设备出水压力的密
闭容器。
4分类和型号
4.1分类
设备按结构形式可分为： a）整体式-Z； b）分体式-F。
4.2 型号 4.2.1 型号标记
口 (口) 0-0-0-0
稳流调节器总容积（L) 水泵数量（含备用泵）额定供水扬程（m）额定供水流量（m/h）结构形式：整体式，Z；分体式，F 设备代号（QBG）
4.2.2 2型号示例
设备额定供水流量为20m*/h，额定供水扬程为60m，配置3台水泵，稳流调节器总容积为400L 的整体式气体保压式叠压给水设备表示为：QBG(Z)20-60-3-400。
5 环境条件
设备在下列环境条件下应能正常工作：
环境温度：5℃~40℃；
a
b) 相对湿度：在20℃士2℃下不大于90%，无凝露； c) 供电电源：交流电380×（1±5%）V，50×（1土5%)Hz； d) 海拔高度：不超过1000m； e) 安装地点无导电或爆炸性尘埃，无腐蚀金属或破坏绝缘的介质。
