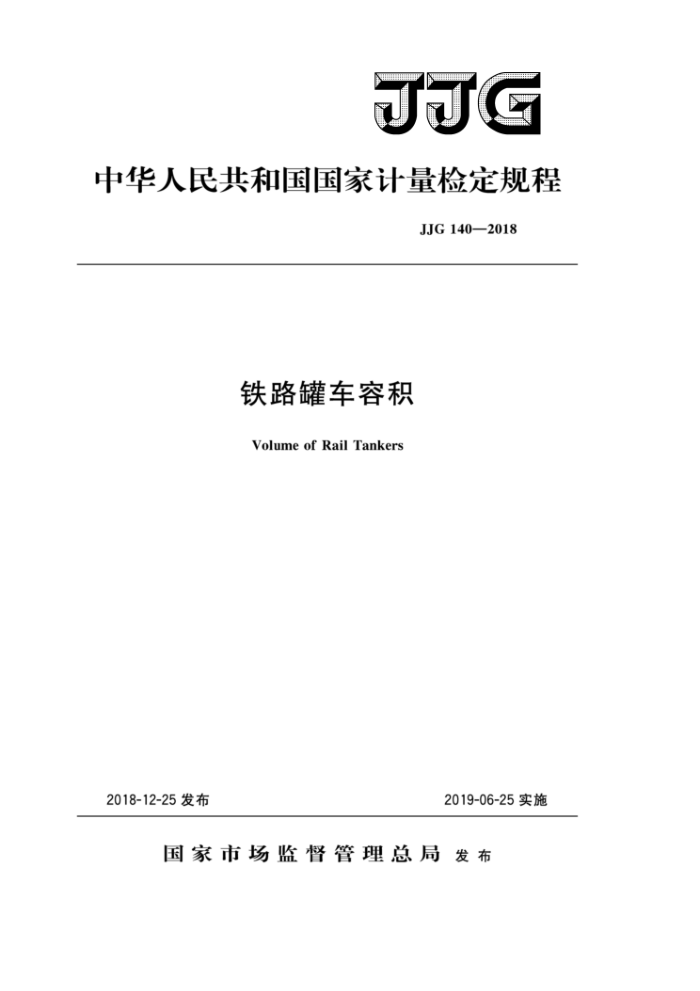

JJG
中华人民共和国国家计量检定规程
JJG140—2018
铁路罐车容积
VolumeofRailTankers
2018-12-25发布
2019-06-25实施
国家市场监督管理总局 发布 JJG 140—2018
铁路罐车容积检定规程
JJG140—2018 代替JJG140—2008
VerificationRegulationof
VolumeofRailTankers
归口单位：全国铁路专用计量器具计量技术委员会铁路专用
力学分技术委员会
主要起草单位：国家铁路罐车容积计量站
中国铁道科学研究院标准计量研究所
参加起草单位：国家铁路罐车容积计量站西安分站
国家铁路罐车容积计量站沈阳分站中国铁路北京局集团有限公司天津车辆段
本规程委托全国铁路专用计量器具计量技术委员会铁路专用力学分技
术委员会负责解释 JJG140—2018
本规程主要起草人：
邵学君（国家铁路罐车容积计量站）庞庆(国家铁路罐车容积计量站）张志鹏（国家铁路罐车容积计量站）周宝珑（中国铁道科学研究院标准计量研究所）
参加起草人：
张超（国家铁路罐车容积计量站西安分站）崔天红（国家铁路罐车容积计量站沈阳分站）阳艳（中国铁路北京局集团有限公司天津车辆段） JJG140—2018
目 录
引言 1 范围·
(I) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (5) (5) (13) (13) (14) (17) (24) (30) (31) (32) (33) I
引用文件 3 术语· 3. 1 罐体容积 3. 2 标记容积 3.3 容积表 3. 4 容积表号· 3.5 数据处理软件· 3. 6 三维激光扫描法. 3. 7 准装高度范围· 4 概述· 5
2
计量性能要求 5.1 内总高· 5. 2 特征几何参数· 5. 3 容积. 5. 4 准装高度范围通用技术要求
6
6.1外观…· 6.2结构 7计量器具控制 7. 1 总则 7. 2 检定条件…· 7.3 检定设备 7. 4 检定项目 7. 5 检定方法 7. 6 检定结果的处理· 7. 7 检定周期附录A 铁路罐车主要车型参数及对应容积表号一览表附录B 检定记录表附录C 铁路罐车容积计算公式附录D 测量结果修正公式附录E 特型铁路罐车容积表号与检定机构对照附录F 检定证书内页参考格式附录G 检定结果通知书内页参考格式
-
...
......
.
.+ JJG140—2018
引言
本规程参考了国际法制计量组织（OIML）建议R80-1《具有液位测量的公路和铁路罐车第1部分：计量和技术要求》（Roadandrailtankerswithlevelgauging.Part1： MetrologicalandTechnicalRequirements），采纳了其中的部分计量和技术要求、检定方法等内容，结合我国铁路罐车容积检定的实际情况，对JJG140一2008进行了修订。 与JG140一2008相比，除编辑性修改外主要技术变化如下：
增加了引言；范围中增加了使用中检查；术语中增加了三维激光扫描法等术语；计量性能要求中增加了内总高和特征几何参数要求；增加了三维激光扫描法；通用技术要求中删除了与计量不直接相关的内容，增加了计量口要求；补充完善了几何测量法；增加了新的铁路罐车参数。
本规程的历次版本发布情况：
JJG140—2008; JJG140—1998; JJG140—1991; JJG140—1976。
II JJG140—2018
铁路罐车容积检定规程
1范围
本规程适用于装运液体产品的铁路罐车（不包含液化气体、粉状货物铁路罐车）的首次检定、后续检定和使用中检查。 2引用文件
本规程引用下列文件： JJF1009—2006 6容量计量术语及定义 GB/T4549.1一2004铁道车辆词汇第1部分：基本词汇 GB/T4549.5一2004铁道车辆词汇第5部分：车体 TG/HY105铁路危险货物运输管理暂行规定凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3术语
JJF1009一2006《容量计量术语及定义》、GB/T4549.1一2004《铁道车辆词汇第 1部分：基本词汇》、GB/T4549.5一2004《铁道车辆词汇第5部分：车体》中界定的有关术语和定义以及下列术语和定义适用于本规程。 3.1罐体容积tankcapacity
标准温度20C时罐体内表面顶部水平切面以下的容积。 3.2标记容积nominalcapacity
罐体容积标牌位置以下的容积。 3.3容积表tankcapacitytable
标准温度20C时铁路罐车罐内高度和容积对应关系的数据表。 3.4容积表号tankcapacitytablenumber
由字母和数字组成的容积表编号。 3.5数据处理软件dataprocessingsoftware
根据测量的数据计算铁路罐车容积，得出容积表的计算机程序。 3.6三维激光扫描法3Dlaserscanningmethod
使用三维激光扫描仪扫描测量铁路罐车罐体内壁得到点云，经计算求其容积的
方法。 3.7准装高度范围 permissible loading height range
铁路罐车允许装载的液体货物液位范围。
1 JJG140—2018
概述
4
铁路罐车既是工作计量器具，也是铁路运输工具。经检定合格后，铁路罐车可用于
所装运液体货物的贸易结算。
铁路罐车一般由罐体、底架、转向架、制动装置及车钩缓冲装置等组成。罐体由封头、筒体及人孔等组成，封头为椭圆形或碟形结构，筒体为圆柱形、锥形或者锥筒形结构（即圆柱形与锥形的组合结构）。
铁路罐车主要车型参数见附录A。 5计量性能要求 5.1内总高
给出实际值，U<1mm（k=2）。 5.2特征几何参数
特征几何参数技术要求见表1。
表1特征几何参数技术要求一览表
项目名称罐体内总长罐体内径筒体壁厚封头壁厚
技术要求
最大允许偏差为设计尺寸的土0.13%
罐体横竖内径之差小于等于该断面设计内径的1%
不得小于设计值的70% 不得小于设计值的70%
注：特征几何参数检定仅适用于新型样车。 5.3容积
给出铁路罐车容积的实际值。在标记容积的83%以上，铁路罐车容积测量结果的扩展不确定度应满足以下要求：
几何测量法：U,≤4×10-3（k=2）；三维激光扫描法：U.≤3X×10-3（k=2)；容量比较法：U.≤2×10-3（k=2）。 对于新型样车，首次检定容积还应满足公式（1）的要求。
VminV (1)
式中： V- 检定得出的罐体容积，L； Vmin 根据设计尺寸公差计算得出的最小罐体容积，L； Vmax— 根据设计尺寸公差计算得出的最大罐体容积，L。 5.4准装高度范围
铁路罐车允许充装量（重量和体积）应符合TG/HY105《铁路危险货物运输管理暂行规定》的要求。
准装高度范围根据标记容积、标记载重和所装液体产品的参考密度计算得到。
2 JJG140—2018
6通用技术要求 6.1外观
铁路罐车应外观完好，标志清晰；梯子、走板及护栏应完整、无锈蚀，安装牢固可靠；罐体应无可见的裂纹、异常变形或腐蚀。
铁路罐车有1个以上人孔时，应标明计量口。 6.2结构
铁路罐车护栏应有足够的高度，操作平台应有足够的操作空间。罐体、底架和制动装置的附件、焊缝等应不影响相关参数的测量。
注：此项仅适用于新型样车的检定。 7计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。
7.1总则
新造铁路罐车的检定按首次检定进行，达到检定周期或罐体经过大修、改造的按后续检定进行。 7.2检定条件 7.2.1铁路罐车应在平直轨道上检定。 7.2.2铁路罐车罐内应无积液；非新造铁路罐车进人罐内作业前，必须确认洗罐合格。 7.2.3采用几何测量法在室外检定时，应在风速不大于5.4m/s、无雪和无雨的天气下进行。 7.2.4采用容量比较法检定时，实验室环境温度为（20士10）℃，与水温之差不大于 5℃。 7.2.5采用三维激光扫描法检定时，应在无冷凝、无明显震动和晃动、罐内无阳光直射的环境中进行；测量过程中，铁路罐车停放轨道与相邻轨道应无车辆运行。检定非新造铁路罐车时，应确认其测爆、明火检测合格 7.2.6准备检定记录表，格式参照附录B。 7.3检定设备
检定设备见表2。
表2检定设备一览表
设备名称
技术要求
备注
测量范围
修正使用，修正值的不确定度 U≤0.13mm+10-4（L-
(1800~3000）mm (1850~3300)mm Lo),k=2 （1350~3500）mm L：示值；L。：测量下限；L
用于几何测量法
套管尺
L。：取最接近的较大的整米数
3
