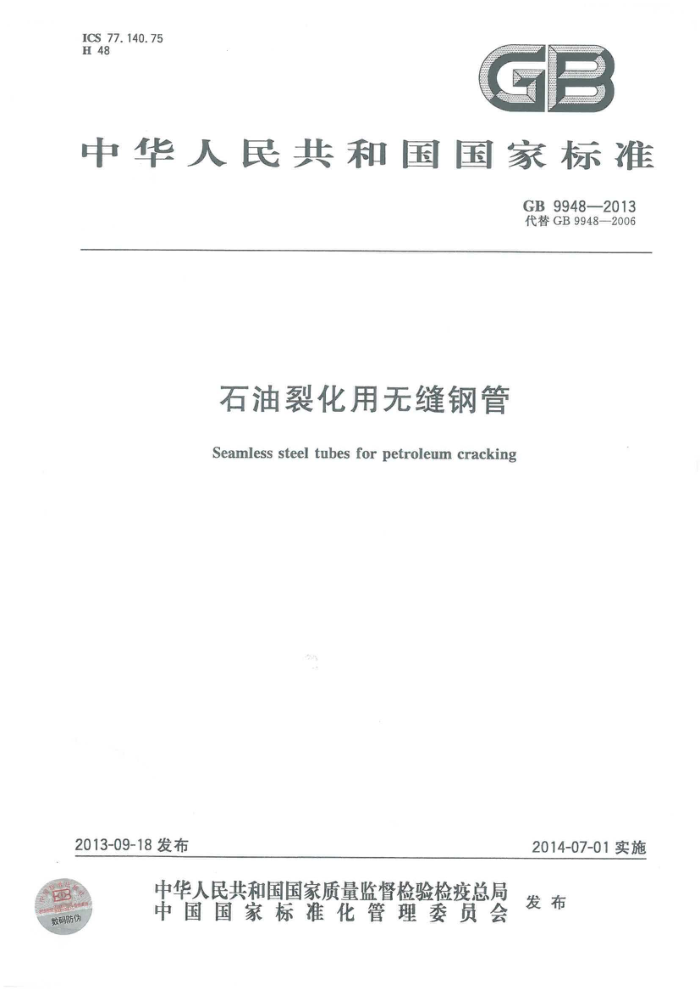

ICS 77.140.75 H48
中华人民共和国国家标准
GB9948—2013 代替GB9948—2006
石油裂化用无缝钢管
Seamless steel tubes for petroleum cracking
2014-07-01实施
2013-09-18发布
中华人民共和国国家质量监督检验检疫总局
园数码防伪
中国国家标准化管理委员会 发布 GB9948—2013
前言
本标准中5.5、6.1.1、6.1.2、6.1.3、6.2、6.3、6.4、6.5、6.6、6.7、6.8、6.9、6.10.1、6.11、7、8、9为强制性，其余为推荐性。
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替GB9948—2006《石油裂化用无缝钢管》。本标准与GB9948—2006相比，除编辑性修
改外主要技术变化如下：
增加了最小壁厚交货方式；修改了钢管的尺寸允许偏差；修改了钢的牌号和化学成分，增加了钢牌号12Cr1Mo、12Cr2Mo、12Cr1MoV、12Cr9Mo-I、 12Cr9Mo-NT,07Cr19Ni11Ti,022Cr17Ni12Mo2; 修改了管坏的制造方法及要求；修改了钢管的力学性能；修改了钢管的热处理制度；修改了无损检验要求；增加了晶间腐蚀试验；增加优质碳素结构钢钢管用于含H2S环境的补充技术要求。
本标准参照ASTMA335/A335M-10《高温用铁素体合金钢无缝钢管规范》（英文版）、ASTM A213/A213M-10《锅炉、过热器和换热器用铁素体和奥氏体合金钢无缝钢管规范》（英文版）和 EN10216-2：2002《压力用途的无缝钢管交货技术条件第2部分：规定高温性能的非合金钢和合金钢》（英文版)起草。
本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183)归口。 本标准起草单位：攀钢集团成都钢钒有限公司、鞍钢股份有限公司、湖南华菱钢管控股有限公司、江
苏武进不锈钢管厂集团有限公司、衡阳华菱钢管有限公司、江苏华菱锡钢特钢有限公司、冶金工业信息标准研究院。
本标准主要起草人：李志、晏如、李奇、郭秀莉、李阳华、宋建新、赵斌、陈绍林、高山、周志斌、董莉。 本标准所代替标准的历次版本发布情况为：
GB9948—1988、GB9948—2006。
I GB9948—2013
石油裂化用无缝钢管
1范围
本标准规定了石油裂化用无缝钢管的分类、代号、尺寸、外形、重量、技术要求、试验方法、检验规则、 包装、标志和质量证明书。
本标准适用于石油化工用炉管、热交换器管和压力管道用无缝钢管。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T222 钢的成品化学成分允许偏差 GB/T223.3 钢铁及合金化学分析方法 二安替比林甲烧磷钼酸重量法测定磷量 GB/T223.5 钢铁 酸溶硅和全硅含量的测定 还原型硅钼酸盐分光光度法 GB/T223.11 钢铁及合金铬含量的测定 可视滴定或电位滴定法 GB/T223.12 钢铁及合金化学分析方法 碳酸钠分离-二苯碳酰二肝 光度法测定铬量 GB/T223.13 钢铁及合金化学分析方法 硫酸亚铁铵滴定法测定钒含量 GB/T223. 钢铁及合金化学 分析方法 钼试剂萃取光度法测定钒含量 GB/T223.18 钢铁及合金化学分析方法硫代硫酸钠分离-碘量法测定铜量 GB/T223.19 钢铁及合金化学分析方法 新亚铜灵-三氯甲烧萃取光度法测定铜量 GB/T223.23 钢铁及合金镍含量的测定 二酮分光光度法 GB/T223. 25 钢铁及合金化学分析方法 丁二酮重量法测定镍量 GB/T223.26 钢铁及合金钼含量的测定 硫氰酸盐分光光度法 GB/T223.37 钢铁及合金化学分析方法蒸馏分离-靛酚蓝光度法测定氮量 GB/T223.40 钢铁及合金锯含量的测定氯磺酚S分光光度法 GB/T223.53 钢铁及合金化学分析方法火焰原子吸收分光光度法测定铜量 GB/T223.54 钢铁及合金化学分析方法火焰原子吸收分光光度法测定镍量 GB/T223.58 钢铁及合金化学分析方法亚砷酸钠-亚硝酸钠滴定法测定锰量 GB/T223.59 钢铁及合金磷含量的测定铋磷钼蓝分光光度法和锑磷钼蓝分光光度法 GB/T223.60 钢铁及合金化学分析方法 高氯酸脱水重量法测定硅含量 GB/T223.61 钢铁及合金化学分析方法 磷钼酸铵容量法测定磷量 GB/T223.62 钢铁及合金化学分析方法 乙酸丁酯萃取光度法测定磷量 GB/T223.63 钢铁及合金化学分析方法 高碘酸钠（钾）光度法测定锰量 GB/T223.64 钢铁及合金锰含量的测定 火焰原子吸收光谱法 GB/T223.67 钢铁及合金硫含量的测定 次甲基蓝分光光度法 GB/T223.68 钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴定法测定硫含量 GB/T223.69 钢铁及合金碳含量的测定管式炉内燃烧后气体容量法 GB/T223.71 钢铁及合金化学分析方法管式炉内燃烧后重量法测定碳含量 GB/T223.72 钢铁及合金 硫含量的测定重量法
1 GB9948—2013
GB/T223.74钢铁及合金化学分析方法非化合碳含量的测定 GB/T226 钢的低倍组织及缺陷酸蚀检验法 GB/T228.1 金属材料拉伸试验第1部分：室温试验方法 GB/T229 金属材料夏比摆锤冲击试验方法 GB/T231.1 金属材料布氏硬度试验第1部分：试验方法 GB/T232 金属材料弯曲试验方法 GB/T 241 金属管 液压试验方法 GB/T242 金属管 扩口试验方法 GB/T246 金属管 压扁试验方法 GB/T1979 结构钢低倍组织缺陷评级图 GB/T2102 钢管的验收、包装、标志和质量证明书 GB/T 2975 钢及钢产品力学性能试验取样位置及试样制备 GB/T4334—2008 金属和合金的腐蚀不锈钢晶间腐蚀试验方法 GB/T4336 碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法） GB/T5777—2008无缝钢管超声波探伤检验方法 GB/T7735—2004 钢管涡流探伤检验方法 GB/T10561—2005 钢中非金属夹杂物含量的测定 标准评级图显微检验法 GB/T11170 不锈钢多元素含量的测定火花放电原子发射光谱法（常规法） GB/T12606—1999 钢管漏磁探伤方法 GB/T17395 无缝钢管尺寸、外形、重量及允许偏差 GB/T20066 钢和铁化学成分测定用试样的取样和制样方法 GB/T20123 钢铁 总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法） GB/T20124 钢铁氮含量的测定情性气体熔融热导法（常规方法） YB/T4149 连铸圆管坏 YB/T5137 高压用热轧和锻制无缝钢管圆管坏 NACEMR0175/ISO15156-2石油和天然气工业-油气生产中用于含HzS环境的材料第2部
分：抗开裂碳钢和低合金钢及铸铁的使用
3分类、代号
本标准的无缝钢管按产品制造方式分为两类，类别和代号为： a）热轧（挤压、扩)钢管 W-H; b）冷拔(轧)钢管
W-C。
4订货内容
按本标准订购钢管的合同或订单应包括下列内容： a) 标准编号； b) 产品名称； c) 钢的牌号； d) 订购的数量（总重量或总长度）； e) 尺寸规格（外径×壁厚，单位为毫米)； f) 交货状态； g) 特殊要求。
2 GB9948—2013
5尺寸、外形、重量及允许偏差
5.1外径和壁厚 5.1.1 除非合同另有规定，钢管按公称外径（D）和公称壁厚（S）交货。根据需方要求，经供需双方协商，钢管可按公称外径（D）和最小壁厚（Smin）交货。 5.1.2钢管的公称外径和壁厚应符合GB/T17395的规定。根据需方要求，经供需双方协商，可供应其他外径和壁厚的钢管。 5.1.3按公称外径和公称壁厚交货的钢管，钢管外经和壁厚的允许偏差应符合表1的规定。 5.1.4按公称外径和最小壁厚交货的钢管，钢管外径允许偏差应符合表1的规定，壁厚允许偏差应符合表2的规定。 5.1.5当需方未在合同中注明钢管尺寸允许偏差级别时，钢管外径和壁厚的允许偏差应符合普通级的规定。 5.1.6 根据需方要求，经供需双方协商，并在合同中注明，可供应表1、表2规定以外尺寸允许偏差的钢管。
表1钢管外径和壁厚的允许偏差
单位为毫米
允许偏差
分类代号
制造方式
钢管公称尺寸
高级 ±0.30 ±0.75%D
普通级
<54
±0.50
外径D
1%D
热轧（挤压）
+1%L
+15%S -10%S +12.5%S
W-H
≤20
±10%S
壁厚S
>20
±10%S
10%s
外径D 壁厚S
全部全部 ≤25.4 >25.4~40 >40~50 >50~60 >60 ≤3.0 >3. 0
±1%D ±15%S ±0.15 ±0.20 ±0. 25 ±0.30
热扩
外径D
冷拔（轧）
W-C
±0.75%D ±0.3 ±10%S
±0.5%D ±0.2 ±7.5%S
壁厚S
3 GB9948—2013
表2 钢管最小壁厚的允许偏差
单位为毫米
允许偏差
分类代号
制造方式
最小壁厚Smina
普通级 +0. 90 0 +25%Smin +0. 6 0 +20%Smin
高级 +0. 70 0 +22%Smim +0, 4
≤4.0 >4. 0 ≤3.0 >3. 0
W-H
热轧（挤压）
0
0
0 +15%Smin
W-C
冷拔(轧）
0
0
5.2长度 5.2.1通常长度
钢管的通常长度为4000mm~12000mm。 经供需双方协商，并在合同中注明，可交付长度短于4000mm但不短于3000mm的短尺钢管，但
其数量应不超过该批钢管交货总数量的5%。 5.2.2定尺长度和倍尺长度
根据需方要求，并在合同中注明，钢管可按定尺或倍尺长度交货。钢管的定尺长度和倍尺总长度应在通常长度范围内，钢管定尺长度允许偏差应符合如下规定：
a）长度≤6000mm，0~10mm； b）长度>6000mm，0~15mm。 每个倍尺长度应按如下规定留出切口余量： a）D<159mm时，切口余量为5mm~10mm； b）D>159mm时，切口余量为10mm~15mm。
5.3弯曲度 5.3.1 钢管的每米弯曲度应符合如下规定：
a) S<15mm时，弯曲度不大于1.5mm/m； b) S>15mm~30mm时，弯曲度不大于2.0mm/m； c) S>30mm或D≥351mm时，弯曲度不大于3.0mm/m。
5.3.2 外径不小于127mm的钢管，其全长弯曲度应不大于钢管长度的0.10%。 5.3.3 3根据需方要求，经供需双方协商，并在合同中注明，钢管的每米弯曲度和全长弯曲度可采用其他规定。 5.4不圆度和壁厚不均
根据需方要求，经供需双方协商，并在合同中注明，钢管的不圆度和壁厚不均应分别不超过外径和壁厚公差的80%。 4 GB9948—2013
STO
?业 STO0 STO0 STO'0 SIO'0 010'0 STO' STO'O S1O0 STOO STO'0 STO'0 STO'0
S
S200 S00 S200 S200 S200 S200 S20 200 0 0000 0800 0800 0800 02'0V 20V 020 02'0> 20V 020 020> 020V 020V 800V 80°0V
P
no
1 1 1 1
~0 080
>
1
1
1
1
1
1
1
T
1
-
~ 090
μ
1
- /
1 1
1
1
1
/
1
/
%/
~08 O1'T
N 1 1 - 1 1 1 1 1 1
-
1
20> 20> 080V 000 080> 0000 0000 09°0> 09'0V ~00°8 00'TI ~00°6 00z ~00'6 0001 ~0000 00 ST0> S10> ~00 S90 ~ SS'0 ~ S9'0 0 S80 ~06'0 E'T ~ 09'0 ~060 O1
Z
~00 00'8
OW
1 / -
ST0> S20> ~% 20 ~08'0 O1'1 ~00' 001 ~06°0 ~00z 09z ~00 00'9 ~008 00'01 ~0081 000 ~0021 0061 ~002 0000 ~00'91 00'81 S S90 ~980 S90 OF 020 ~0 020 ~0 090 ~f‘0 020 ~00 090 ~080 090 ~00 09'0 00' 00'z 002> 002>
o
3 表
~980 ~L1'0 280 ~1'0 00 ~10 00 ~10 280 ~05'0 00'T ~110 0 090V 090> ~0 00'T 00'> 00'T> S20> 00T> ~20°0 T'O ~10 ~80°0 S1'0 ~ 810 ~80'0 ST'O ~800 ST'O ~800 STO S10V S1'0> ~0' O1'0 ~0 O10 ~ O1' 00000
5
U
N 600 2180 691788 209180 （）
号 3 2
牌
专源一号柔临
O
钢
6
